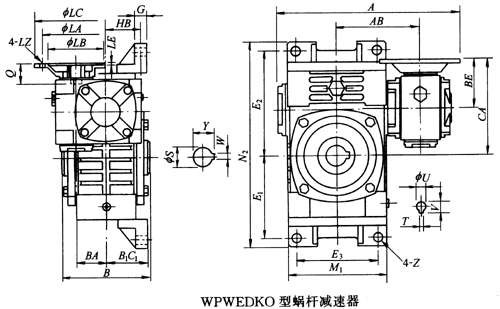

WPWEDKO型蝸桿減速器主要尺寸                      /mm

規(guī)格	輸入 功率/kW	減速 比	A	AB	B	BE	AC	BC	AD	BD	HL	LL	H	Z×L	H2L2	L2L2	H2	N1	BA	B1C1	CA	M1	N2	E3	E1
40～70	0.12	1/200 1/300 1/400 1/500 1/600 1/800 1/900	287	126	132	75	152	86	125	65	200	90	215	M10×25	215	105	238	190	40	65	145	152	305	120	120
50～80	0.18		314	144	150	83	169	102	140	70	235	105	250	M12×28	250	120	273	220	50	70	163	174	350	140	140
60～100	0.37		387	175	174	91	216	117	180	90	290	130	310	M12×30	310	150	334	270	60	90	191	224	410	190	165
70～120	0.37		425	193	180	109	256	124	220	100	345	155	370	M14×32	370	180	423	320	70	100	229	264	494	220	195
	0.75		445			111															231
80～135	0.75		499	226	214	125	296	147	260	110	400	185	425	M16×35	430	215	482	350	80	110	260	304	559	260	230
	1.5
100～155	1.5		570	269	256	148	345	185	280	120	458	203	461	M16×35	490	235	541	390	100	140	303	345	605	290	250
120～175	2.2		631	287	282	181	374	192	320	140	518	223	521	M16×35	555	260	600	430	120	150	356	374	675	320	273
	3.0
135～200	3.0		680	318	324	202	412	230	360	150	580	245	575	M20×36	625	290	677	480	135	175	402	424	749	370	305
	4.0
155～250	5.5		815	380	400	247	500	285	420	190	705	300	700	M24×42	755	350	824	560	155	200	497	510	920	440	375
