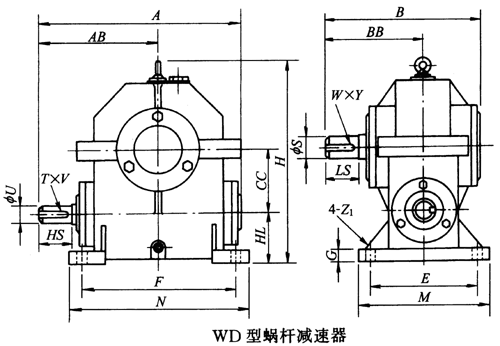

WD型蝸桿減速器主要尺寸                       /mm

規(guī)格	模數(shù) m	齒數(shù)Z	A	AB	B	BB	CC	E	F	H	HL	M	N	G	Z1	輸入軸			輸出軸			質(zhì)量m/kg
																HS	U	T×V	LS	S	W×Y
33	1.5	30	137	86	124	79	33	75	95	128	40	90	110	10	7	30	14	5×3	30	16	5×3	4
43	1.5	40	170	103	134	85	43	80	100	140	42	100	120	11	9	30	14	5×3	30	16	5×3	5
48	1.5	50	177	106	135	85	48	75	115	150	40	95	135	12	7	30	14	5×3	30	16	5×3	7
55.5	1.5	60	197	116	145	90	55.5	80	130	170	40	100	150	13	7	30	14	5×3	30	16	5×3	14
33	2	20	137	86	124	79	33	75	95	128	40	90	110	10	7	30	14	5×3	30	16	5×3	4
43	2	30	170	103	134	85	43	80	100	140	42	100	120	11	9	30	15	5×3	30	18	6×3.5	5
53	2	40	175	105	140	88	53	90	116	160	42	110	140	12	9	30	15	5×3	30	18	6×3.5	7
63	2	50	194	118	155	99	63	102	135	181	45	120	160	13	9	30	16	5×3	35	18	6×3.5	10
73	2	60	225	132	184	115	73	124	174	209	52	150	200	15	12	30	16	5×3	35	22	6×3.5	15
43	2.5	20	170	103	134	85	43	80	100	140	42	100	120	11	9	30	15	5×3	30	18	6×3.5	5
53	2.5	30	175	105	140	88	53	90	116	160	42	110	140	12	9	30	15	5×3	30	18	6×3.5	7
63	2.5	40	230	139	181	114	63	114	160	195	55	140	190	14	12	40	22	6×3.5	40	24	8×4	14
78	2.5	50	247	146	189	119	78	130	188	230	62	160	220	16	12	40	22	6×3.5	40	28	8×4	18
90	2.5	60	288	176	215	138	90	130	210	294	70	170	246	17	14	50	25	8×4	50	28	8×4	24
48	3	20	192	116	163	102	48	90	120	160	47	120	150	13	11	35	18	6×3.5	35	22	6×3.5	7
63	3	30	230	139	181	114	63	114	160	197	55	140	190	14	12	40	22	6×3.5	40	24	8×4	14
78	3	40	247	146	189	119	78	130	188	230	62	160	220	16	12	40	22	6×3.5	40	28	8×4	18
93	3	50	301	185	224	144	93	154	206	278	77	180	240	17	14	50	24	8×4	50	28	8×4	24
108	3	60	327	196	238	154	108	135	238	350	80	164	268	17	14	50	28	8×4	60	34	10×5	30
63	4	20	230	139	181	114	63	114	160	195	55	140	190	14	12	40	22	6×3.5	40	24	8×4	14
82	4	30	263	162	221	140	82	154	184	266	88	180	220	17	14	50	24	8×4	50	28	8×4	24
102	4	40	310	187	246	160	102	144	234	342	80	180	270	18	14	50	28	8×4	60	34	10×5	30
122	4	50	373	224	296	190	122	188	274	390	95	220	310	22	16	60	30	8×4	70	38	12×5	48
80	5	20	268	171	253	168	80	134	184	251	80	170	215	16	14	60	30	8×4	70	34	10×5	25
105	5	30	326	203	270	178	105	144	234	341	80	180	270	18	1, 4	65	30	8×4	70	38	12×5	36
130	5	40	366	222	275	181	130	184	284	392	80	220	320	21	16	65	30	8×4	75	42	12×5	48
153	5	50	439	267	293	194	153	190	350	464	112	230	390	25	18	80	36	10×5	80	40	12×5	70
122	6	30	383	234	296	190	122	188	274	390	95	220	310	22	16	70	36	10×5	70	38	12×5	50
153	6	40	439	267	293	194	153	190	350	464	112	230	390	25	18	80	36	10×5	80	40	12×5	70
180	6	50	519	310	327	213	180	210	390	537	112	250	430	26	18	80	36	10×5	85	42	12×5	82
