圖1 彎曲疲勞壽命系數KFN圖
圖2 接觸疲勞壽命系數KHN圖
圖3 齒輪彎曲疲勞極限σFE圖
圖4 齒輪接觸疲勞極限σHlim圖
圖5 動載系數KV圖
圖6 彎曲強度計算用齒向載荷分布系數KFβ圖
圖7 齒輪傳動精度選擇圖
圖8 標準斜齒圓柱齒輪傳動端面重合度εα圖
圖9 螺旋角影響系數Yβ圖
圖10 區域系數ZH圖

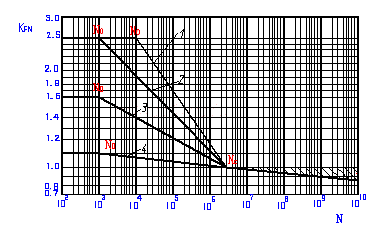

圖1 彎曲疲勞壽命系數KFN(當N>Nc時，可根據經驗在網紋區內取KFN值)
1—調質鋼；球墨鑄鐵（珠光體、貝氏體）；珠光體可鍛鑄鐵
2—滲碳淬火的滲碳鋼；全齒廓火焰或感應淬火的鋼、球墨鑄鐵
3—滲氮的滲氮鋼；球墨鑄鐵（鐵素體）；灰鑄鐵；結構鋼。
4—氮碳共滲的調質鋼、滲碳鋼。
圖2 接觸疲勞壽命系數KHN(當N>Nc時，可根據經驗在網紋區內取KHN值)
1— 允許一定點蝕時的結構鋼；調質鋼；球墨鑄鐵（珠光體、貝氏體）；珠光體可鍛鑄鐵；滲碳淬火的滲碳鋼
2— 結構鋼；調質鋼；滲碳淬火鋼；火焰或感應淬火的鋼、球墨鑄鐵；球墨鑄鐵（珠光體、貝氏體）；珠光體可鍛鑄鐵；
3— 灰鑄鐵；球墨鑄鐵（鐵素體）；滲氮的滲氮鋼；調質鋼、滲碳鋼
4— 氮碳共滲的調質鋼、滲碳鋼

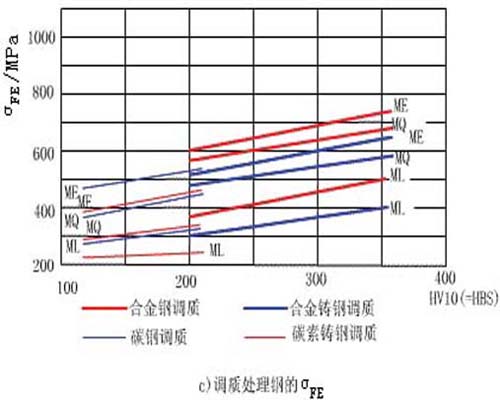

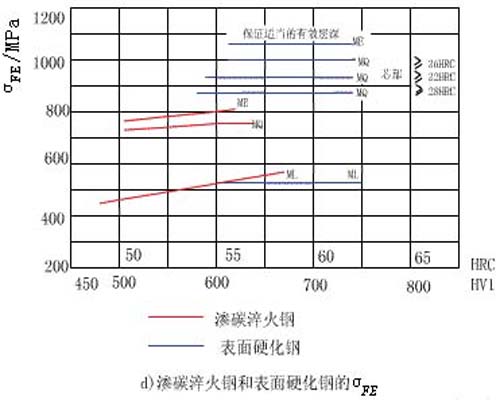

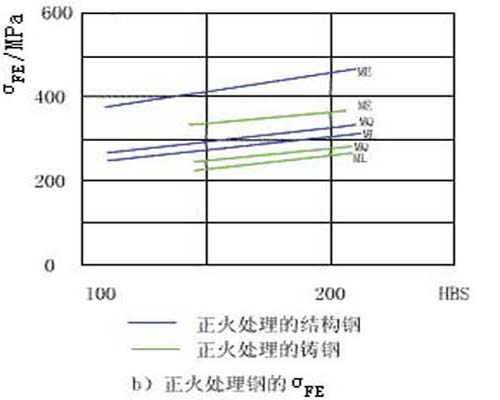

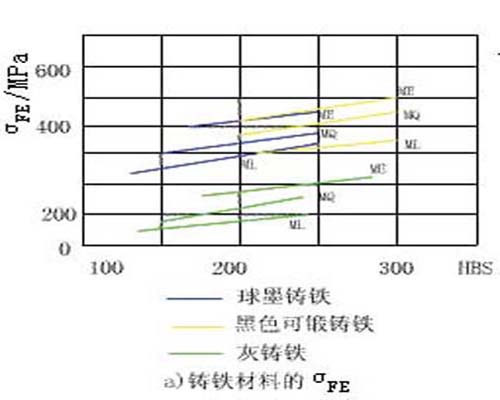

圖3 齒輪彎曲疲勞極限σFE圖
|
