卡環的成形機構及向活塞槽安裝卡環的機構，圖60-63所示機構的主要元件是柱形心軸1、不轉動的套2、推出器7和輥?zhàn)?。心軸1上開有徑向槽，可以旋轉，形狀為徑向槽開始并沿其回轉進程直徑逐漸變小的錐體。套2與心軸同軸并形成一個環形間隙，當卡環毛坯一端被卡在心軸的徑向槽中時，在環形間隙中加工出卡環的毛坯。套形推出器的外徑等于活塞上孔的直徑，安裝在環形間隙中并與心軸用鍵聯接，同時與帶軸向移動和轉動的驅動裝置10和8相連。輥?zhàn)?位于把卡環3壓向心軸軸線的軸上，并通過傳動比為1的齒輪6與心軸相連接。輥?zhàn)拥耐庑沃鸩皆龃蟆?/DIV>
卡換成項及安裝的順序?yàn)�，鋼絲從導管9送入心軸槽，當心軸由驅動裝置10轉動時，卡環3的端部被彎曲被輥?zhàn)?壓住。然后，驅動裝置8將套2壓向活塞11。
推出器7慢慢地移動，推向塞銷孔，直到推出器頂?shù)叫妮S1，再繼續移動將啊環3推下心軸1，
落入或塞的銷孔的卡環槽中，最后推出器停止動作，
該裝置的所有零件退回原位。

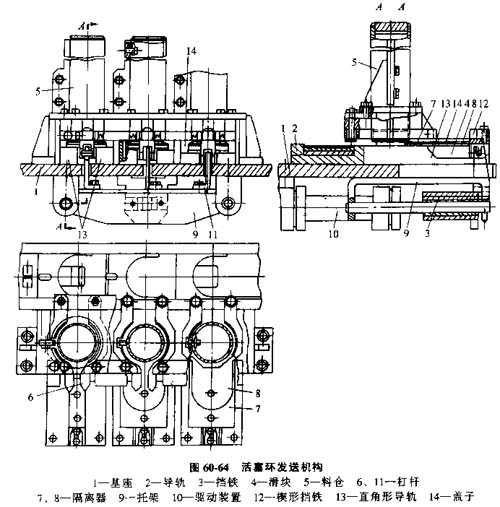

向滑塊上自動發送活塞環的機構，圖60-64機構有一個基座上緊固著逐個發送活塞環的料倉5和杠桿6，在垂直于料倉中心線的平面內鉸接并用彈簧相互拉緊，還帶有形狀與被夾持的活塞環相似的輥?zhàn)鱼Q口，以及在料倉下垂直其中心線的并在平面內能移動的隔離器7和8推板做成托架9的形式，并帶有強制性驅動裝置10，推板沿導軌2移動，用杠桿11與滑塊4相互作用，滑塊上固定隔離器7和8以及楔形擋鐵12，在滑塊工作行程末端與彈簧杠桿6相互作用�；瑝K連同不動的固定隔離器可以在固定于基座上的直角形導軌13內移動。隔離器上面用蓋子14蓋住，靜止地架在直角形導軌13上面
