機械的準個陪結構工藝性對機械的整個制造過程有很大的影響。
對一般裝配，良好的裝配工藝性應滿足以下要求：
1）機械結構能劃分為獨立的裝配單元。
2) 有良好的裝配基準件和基準面，導向面。
3）便于裝配及拆卸，有虛構的操作空間。
4）有合適的調整方法，裝配過程中的修配工作量小。
5）一般裝配中，裝配結構工藝性的示例見表57-3。

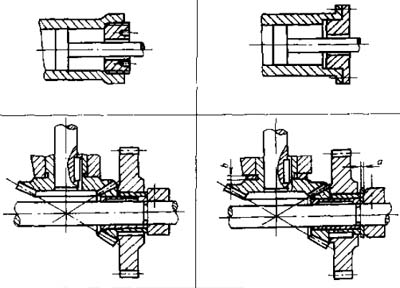

表57-3 裝配結構工藝性一般示例
|
示例 |
不合理結構 |
合理結構 |
說明 |
|
往復運動的定位基準面 |
|
正確的基準面；用螺紋連接時難以保證氣缸蓋內孔與缸體內孔的同軸度，活塞運動時活塞桿易偏移�？稍撚脠A柱體作為定位面 |
|
使用調整補償環 |
格式的提補償環節；無調整環節時難以調整齒輪的軸向位置，轉工作復雜�？稍O(shè)置調整墊片，調整時通過改變墊片厚度保證嚙合精度 |
|
分式軸承座 |
|
必要的游動時間隙；無游隙時可能使軸承外圈被軸承蓋壓死，擰緊壓蓋螺母時緊固力不由軸承承受的結構 |
|
劃分裝配單元 |
劃分裝配單元，同一零件同時裝入兩個部件，裝配不方便�？蓪⒃摿慵譃閮啥�，中間用聯軸器聯接，兩邊各自成為單獨的裝配單元 |
|
組件一次裝入箱體 |
避免在箱體內安裝，軸上齒輪直徑大于箱體軸承孔直徑時，軸上零件需在箱體內裝配，當結構允許時，可設計軸上齒輪小于軸承孔直徑，軸上零件組裝后，一次裝裝入箱體 |
|
箱體的結構 |
避免在箱內安裝，整體式箱體內部的零件不便裝配。對較大型、內部零件較多、尤其是裝配時需要進行調整的箱體，可采用部分式結構 |
