鏈傳動部件的裝配技術要求
1）鏈輪與軸的配合必須符合設計要求。空套鏈輪應在軸上轉動靈活。
裝配到軸上后，套筒滾字鏈的鏈輪允許跳動量見表59-2。
表59-2套筒滾字鏈的鏈輪允許跳動量
|
鏈輪直徑 |
徑向 |
端面 |
|
≤100 |
0.25 |
0.3 |
|
＞100~200 |
0.5 |
0.5 |
|
＞200~300 |
0.75 |
0.8 |
|
＞300~400 |
1.0 |
1.0 |
|
＞400 |
1.2 |
1.5 |
2） 主動鏈輪與從動鏈輪的輪齒幾何中心平面應重合，其偏移量不得超過設計要求。若設計未規定，一般兩輪中間平面軸向偏移誤差應小于或等于兩輪中心距的千分之二，歪斜誤差小于或等于千分之六。
3） 鏈條與鏈輪嚙合時，工作邊必須拉緊并應保證嚙合平穩。
4） 鏈條非工作邊的下垂度應符合設計要求若設計未規定，應按兩輪中心距1%~5%調整。允許的下垂度隨鏈傳動的傾斜度加大而減小，當鏈垂直放置時，下垂度應小于中心距的0.2%。
鏈傳動部件的裝配
鏈輪在軸上的裝配及固定方法與帶輪基本相同。

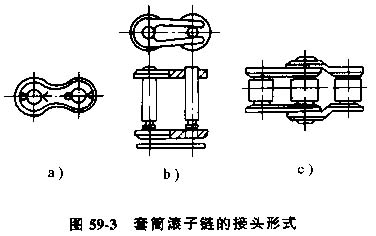

套筒滾字鏈的接頭形式見圖59-3所示。圖59a為用開口銷固定活動銷軸，圖59-3b為用彈簧卡片固定活動銷軸，這兩種方法都用于鏈條節數為偶數。用彈簧卡片時要注意使開口端方向與鏈條的速度方向像反，以防在運轉中脫落。圖59-3c為采用過渡鏈節結合，用于鏈條節數為奇數。

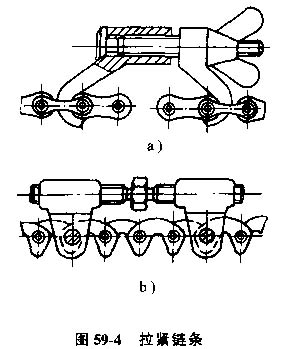

當兩輪中心距離可調且鏈輪在軸端時，可以將鏈條兩端預先接好，再裝到鏈輪上，如果受結構限制，只能先將鏈條套在鏈輪上再進行連接，此時可以采用專用的拉緊工具，見圖59-4。
