類型

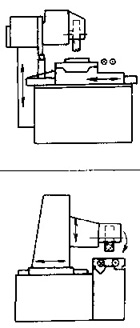

簡圖

工作臺面寬度/mm

結構特點

適用范圍

磨頭移動式

200，320

400，500

630，800

磨頭垂直和橫向進給，其重心位置變化會引起構件變形，熱變形影響大，故橫進給精度低；磨頭功率大，磨削效率高，但因剛度低，垂直進給靈敏度差。磨頭側掛偏置式結構

適用于大中型工件的普通平面磨削

托板移動式

125

160

200

250

320

400

500

熱變形小，精度穩定性好，垂直進給靈敏度高，

操作方便，但結構較復雜，工藝要求高。

橫向進給穩定性好。磨頭夾墻式對稱結構

適用于工夾模具精密零件的平面磨削

工作臺縱向往復移動，立柱升降帶動磨頭

垂直進給，床身導軌面加工工藝復雜

立柱移動式

200

250

320

400

500

垂直進給靈敏，精度穩定性好，因立柱

系統較重，橫向移動不靈敏�？捎糜趶�(qiáng)力磨削

適用于中小型，長型工件普通或精密平面及成形面磨削

龍門橫梁固定式

200

250

320

400

500

600

800

橫梁在雙立柱上是固定的，便于保證加工精度

但工件高度受到一定限制

適用于大重型工件的平面磨削

龍門橫梁移動式

橫梁沿雙立柱導軌垂直移動，屬于龍門框架

結構，機床剛度高
