組合機床的通用部件和標準化

來源：減速機信息網 時間：2007-4-11 16:13:14　　責任編輯：信息

通用部件是根據組合機床部件的特定功能要求，按系列化，通用化、標準化原則設計的，通用部件品種，結構和性能決定組合機床的工作性能，技術水平，工藝可能性和技術經濟性。

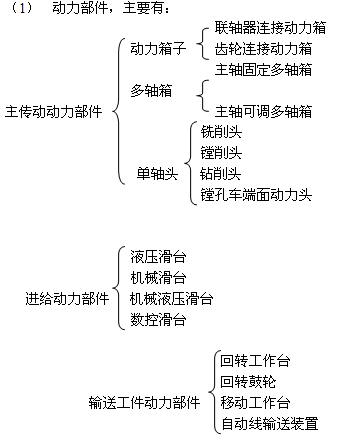

動力部件是組合機床的主要通用部件，用來實現機床的切削運動，如刀具的回轉運動是由主傳動部件來實現，刀具的進給運動是由動力部件來完成的，工件由一個工位到另一工位的輸送是由輸送部件完成的。

（2）支承部件，包括立柱、立柱底座、側底座、支架、可調支架、中間底座，工作臺底座等。支承部件是組合機床的基礎部件，用以安裝動力部件和夾具等。

（3）控制部件，包括液壓擋塊，控制擋鐵，分級進給機構，液壓控制裝置，數控伺服裝置，操縱臺，電氣柜以自動檢測裝置等，控制部件用來控制組合機床的工作循環。

（4）輔助部件，包括潤滑，冷卻、排屑等各種輔助裝置。

2. 通用部件的標準化

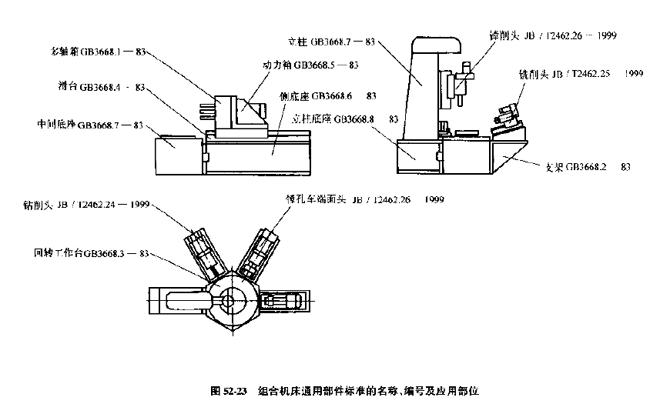

組合機床通用部件的國家及部頒標準，規定了名義尺寸，參數及互換尺寸，使同一類型相同規格的通用部件可互換安裝，標準的名稱編號及應用部件見圖52-23。

各種通用部件的主要技術參數見表52-6~表52-15。

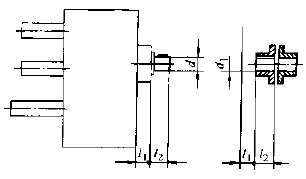

表52-6 多軸箱箱體和輸入軸尺寸（主要聯系尺寸根據GB3668.1—83）（mm）

箱體寬度b	名義尺寸
	125	160	200	250	320	400	500	630	800
	箱體高度h
160	125
	160
	200
200	125	160
	160	200
	200	250
250	125	160	200
	160	200	250
	200	250	320
320	125	160	200	250
	160	200	250	320
	200	250	320	400
400		160	200	250	320
		200	250	320	400
		250	320	400	500
500			200	250	320	400
			250	320	400	500
			320	400	500	630
630				250	320	400	500
				320	400	500	630
				400	500	630	800
800					320	400	500	630
					400	500	630	800
					500	630	800	1000
1000						400	500	630	800
						500	630	800	1000
						630	800	1000	1250
1250							500	630	800
							630	800	1000
							800	1000	1250

名義尺寸	d₁	公差	L₁	L₂
320	28*	J6	40	60
	38	K6
400	38*	K6	50	70
	42
500	42*	K6	65	70
	48
630	48*	K6	80	85
	60	M6
800	60*	M6	100	100
	75

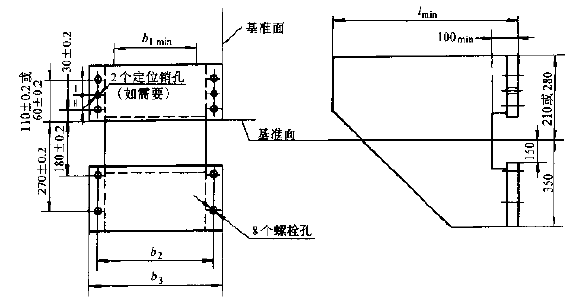

表52-7 典型支架主要尺寸（聯系尺寸根據GB3668.2—83）

名義尺寸	滑臺安裝寬b₁min	螺栓孔中心距b₂±0.2	法蘭寬度 b₃	總長度L min	緊固螺栓尺寸
125	140	270	320	630	M16
160	180	305	360	630	M16
				800
200	220	345	400	630	M16
				800
				1000
250	270	395	450	630	M20
				800
				1000
320	340	465	520	630	M20
				800
				1000
				1250

表52-8 回轉工作臺和回轉工作臺用中間底座規格尺寸（GN3668.3—83）（mm）

工作臺直徑A	高度B			切屑盤直徑C
320	160	250		640
400	160	250		800 （720）
500	160	250		900 （820）
630		250	400	1130 （1030）
800		250	400	1300 （1200）
1000		250	400	1500 （1400）
1250		250	400	1750 （1650）
1600		250	400	2100
2000		250	400	2500

工作臺直徑A	內切圓直徑D
320	680
400	（840）（760）
500	940（860）
630	1170（1070）
800	1340（1240）
1000	1540（1440）
1250	1790（1690）
1600	2140
2000	2540

表52-9 典型滑臺主要尺寸（主要聯系尺寸根據GB3668.4/83）

名義尺寸	滑鞍寬度W	滑鞍長 度L₁	行程 S	滑座長度L₂	高度 H	滑座底面寬度B₂	滑座螺栓孔中心距B₁±0.2	螺栓尺寸	螺栓孔尺寸d
125	125	250	160	450	180	125	100	M10	12
160	160	320	160	520	200	160	135	M10	12
200	200	400	250	690	220	200	170	M12	14
250	250	500	250	790	250	250	220	M12	14
320	320	630	400	1070	280	320	280	M12	14
400	400	800	400	1240	320	400	355	M16	18
500	500	1000	400	1440	360	500	450	M16	18
630	630	1250	400	1690	400	630	580	M16	18
800	800	1600	400	2040	450	800	740	M20	22

表52-10 125~250mm動力箱主要尺寸（主要聯系尺寸根據GB3668.5—83）（mm）

名義尺寸b₁	B₂±0.2	B₃	B₄±0.2	B₅e8	B₆±0.02	D₁	D₂j6	e±0.2	f	H₁	H₂±0.05	L	與通孔a和b相配的螺栓尺寸
125	100	160	130	8	130	25	80	35	6	125	63	160	M10
160	135	200	170	8	170	32	80	50	6	160	80	200	M10
200	170	250	220	12	220	40	100	65	10	200	100	250	M12
250	220	320	290	12	290	50	100	90	10	250	125	320	M12
