組合機床自動線多用于加工汽車，拖拉機的氣缸體，氣缸蓋、變速箱、傳動箱、后橋、油泵體，離合器體，飛輪殼，濾清器體等箱體件，但隨著組合機床自動線技術的發展，特別是隨行夾具自動線的采用與完善，大大擴展了加工工件的范圍，目前采用組合機床自動線加工的工件還有：電氣機座、閥體、閥蓋、曲軸、半軸、差速器總成、轉向節，連桿、叉子以及一些支架等。
與組合機床一樣，組合機床自動線常用于完成銑平面。鉆孔、擴孔、鉸孔、鏜孔、車端面、加工內外螺紋，以及車短外圓等加工內容，隨著技術發展，其完成的工藝范圍也日益擴大，現在常長采用較大規模的自動線，完成工件的全部工序的加工，在完成鉆、擴、鉸、攻螺紋、鏜、銑及車端面的同時，還可以進行車削，拉削、磨削、珩磨和研磨等工序。此外，在自動線上還納入非切削工序，如熱處理、清洗、分類、打印、簡單裝配以及自動測量和檢查等。
因?yàn)榻M合機床自動線加工時，一般工件是不動的，所以能從2~3個面進行加工，提高了工序集中程度。而且，它是由通用化程度高的組合機床加工通用的工件輸送，轉位，排屑等輔助設備組成，使它不僅設計制造簡單，使用可靠，生產率高。而且可變性也較好，可以比較方便地改裝，以適用于新工件的加工，由于組合機床自動線的這些優點，所以不僅在大批量生產中獲得了廣泛應用，而且日益朝著加工多品種方向發展，使之也能適應中小批生產的需要。
以下是應用組合機床自動線加工的實例
1. 氣缸蓋加工自動線

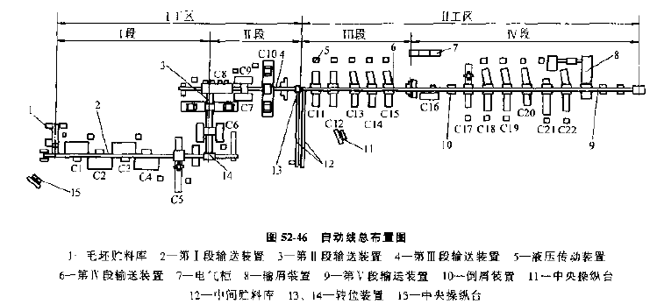

本線加工工件見圖52-45，工件材料為鑄鐵。自動線總布局見圖52-46，全線由22臺機床組成，分為兩個工區五個工段。由于車間長度所限，布局呈折線形。自動線的起始端設有毛坯貯料庫及自動上料裝置，工區之間設有中間貯料庫，可存貯99個工件。自動線正常工作時，貯料庫不工作。
毛坯上線后，先加工出定位面與兩個定位銷孔。在精加工前對定位銷孔再進行一次修整，以保證精加工工序精度。對工件幾個重要部位采用以下加工方法，對導管孔采用鉆、擴、鏜、鉸四道工序，對裝噴油嘴的孔應采用劃定心孔，鉆大孔、劃球窩、鉆小孔、復合擴、復合鉸等工序。為滿足生產率要求和保證孔的直線度，挺桿孔采用槍鉆、槍鉸。自動線的工序安排見表52-19。由于自動線節拍時間長，一些鉆鉸工位上采用了工位轉塔動力頭以縮短自動線長度。
自動線主要技術數據，生產率為22.4件/h。自動線節拍為2.67min；機床22臺；加工工位數25個，工件間距；Ⅰ工段為920mm。Ⅱ段為400mm，Ⅲ~V段為700mm，毛坯貯料數72個，中間貯料數99個，裝料高度1000mm。電動機數81個，電動機總功率323.25KW；自動線總重量約100；自動線外形尺寸（長×寬）56300mm×11500mm。
2. 連桿加工自動線
該自動線用于連桿大，小頭孔粗加工，半精加工及螺釘孔加工，加工工件見圖52-47，工件材質為45鋼。
表52-19 氣鋼蓋加工組合機床自動線的工藝過程
|
完成工序 |
機床（設備） |
定位基面 |
|
|
每4h上料一次，每次上料12摞其72個缸蓋毛坯 |
毛坯貯料庫；由整料裝置（將毛坯整個一摞一摞地垂直排列）、毛坯輸送裝置、提升機、上料機械手組成 |
|
|
|
粗銑頂面 |
棘爪步進式輸送裝置 |
C1單面銑床 |
銑頭在退回原位過程中拉著工件向前輸送到下一工位 |
毛坯的底面 |
|
|
粗銑底面 |
C2單面銑床 |
已粗銑的頂面 |
|
|
半精銑頂面 |
C3單面銑床 |
已粗銑的底面 |
|
|
半精銑底面 |
C4單面銑床 |
已半精銑的頂面 |
|
|
鉆、擴、鉸四個定位銷孔至φ13.2H7（用轉塔頭順序完成）擴2個φ25+0.1 0+圓��；擴4個φ28孔，鉆2個φ13.5個φ8.4個φ10 |
C5雙面鉆鉸機床（其中一面帶四工位轉塔頭） |
已半精銑的底面及兩個相隔最遠排氣閥座孔的底孔 |
|
|
工件轉90°，底面朝下平放，兩端面相機床 |
轉位裝置 |
|
|
|
銑兩端面 |
棘爪步進式輸送裝置 |
C6雙面銑床 |
已半精銑的頂面及2個φ13.2H7孔 |
|
鉆及攻兩端面上14個M8螺釘孔及鉆攻后的深度檢查（用轉塔頭順序加工） |
C7雙面（帶四工位轉塔頭）鉆攻機 |
同C6 |
|
鉆油道孔：
工位1；用φ2.5中心鉆鉆孔
工位2：鉆φ5.7至深25
工位3；鉸φ6H7深8
工位4；鉆φ5深86（用分級進給） |
C8單面四工位（直線排列）鉆機床 |
同C6 |
|
銑兩側面 |
C9雙面機床 |
同C6 |
|
鉆及攻兩側面上M8和M10螺孔共18個及鉆攻后的深度檢查（用轉塔頭順序完成） |
C10雙面（帶四工位轉塔頭）鉆攻機 |
同C6 |
|
將工件由平放轉為側面朝下豎放 |
轉位裝置 |
|
|
貯料（滿負荷可貯存99個工件） |
中間貯料庫，右一進料裝置和一送料裝置（均勻步進式）和推料液壓缸組成，推料液壓缸將工件由進料裝置推入送料裝置 |
|
|
鉆底面及頂面螺栓孔、挺桿孔及導管孔 |
棘爪步進式輸送裝置 |
C11雙面機床 |
同C6 |
|
倒角、劃排氣閥座止口及倒角 |
C12雙面鉆锪機床 |
同C6 |
|
劃進氣閥座止口及倒角，劃裝噴油嘴孔 |
C13雙面鉆擴機床 |
同C6 |
|
鉆裝噴油嘴孔φ22，擴導管孔至φ12.5、鉆φ15.5 |
C14雙面鉆擴機床 |
已半精銑的底面，2個φ13.2H7孔 |
|
鉆裝噴油嘴孔φ22，鉆φ15.5、φ8、φ10.2 |
C15雙面鉆锪機床 |
同C14 |
|
精銑底面 |
C16單面銑床 |
同C14 |
|
清除切屑 |
倒屑裝置 |
|
|
鉆攻搖臂支座用M10螺孔及鉆后攻后深度檢查，精鉸2個φ13.2H7定位孔至φ13.5H7 |
C17雙面鉆攻機床（其中一面帶四工位轉塔頭） |
已半精銑的底面及另外2個φ13.2H7工藝孔 |
|
鏜排氣導管孔及閥座孔；用復合擴孔鉆擴裝噴油嘴孔 |
C18雙面鉆鏜床 |
已半精銑的底面2個φ13.2H7定位銷孔 |
|
鏜進氣導管孔及閥座孔；用復合鉸裝噴油嘴孔 |
C19雙面鉆攻機床 |
同C18 |
|
鉸導管孔、鉆緊固噴油嘴螺孔的底孔 |
C20雙面鉆鉸機床 |
同C18 |
|
有槍鉆鉆挺桿孔，用探針檢查緊固噴油嘴螺孔的底孔 |
C21雙面機床 |
已半精銑的頂面2個φ13.2H7定位銷孔 |
|
用槍鉆鉆挺桿孔，攻緊固噴油嘴螺孔 |
C22雙面鉆攻機床 |
已半精銑的底面2個φ13.2H7定位銷孔 |

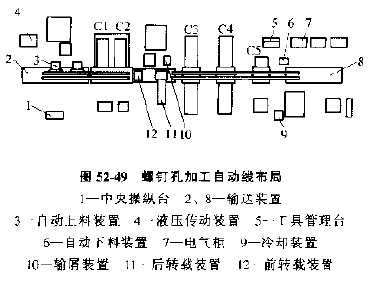

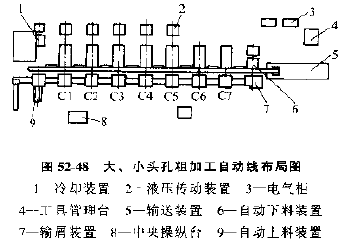

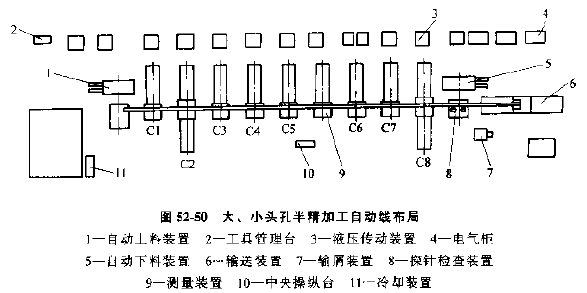

自動線總布局見圖52-48，圖52-49、圖52-50，三條自動線由20臺機床組成，每條自動線都有單獨的自動上下料裝置。
毛坯上第Ⅰ條線先加工出兩端面與大、小頭兩側面、頂面、螺釘螺母安裝面等，在第Ⅱ條線加工前，幾個定位基面進行一次修正，上第Ⅲ條線前兩端面進行精磨。以保證加工精度，對工件的幾個重要部位采用以下加工方法；為了保證兩個螺釘攏的直線度，采用蓋與體分開用槍鉆加工，然后合起來再進行擴鉸加工，小頭銅套底孔采用鉆、粗鏜、半精鏜、精鏜等工序，大頭孔采用粗鏜三次（蓋與體切開前），半精鏜、精鏜、細鏜（在另外單機或自動線上加工）。自動線的工序安排見表52-20。
表52-20 連桿加工組合機床自動線的工藝過程
|
完成工序 |
機床（設備） |
定位基面 |
|
大、小頭孔粗加工自動線 |
|
每隔1h上40個連桿毛坯 |
托盤輸送裝置 |
自動上料裝置，由上料架、分料、隔料及撥料機構組成 |
已加工過兩端面、大小頭孔側面、兩頂面、螺釘和螺母安裝面 |
|
粗鏜大頭孔整圓 |
C1單面鏜床 |
|
粗鏜大頭孔（上半圓），鉆小頭孔一半 |
C2單面鉆鏜床 |
|
粗鏜大頭孔（上半圓），鉆通小頭孔 |
C3單面鉆鏜床 |
|
粗鏜大頭孔（上半圓），雙面倒角 |
C4單面鏜床 |
|
粗鏜大頭孔（下半圓）雙面倒角 |
C5單面鏜床 |
|
銑開連桿蓋 |
C6單面銑床 |
|
銑開連桿蓋 |
C7單面銑床 |
|
每隔一定時間卸料 |
自動下料裝置，由推料機構和下料架等組成 |
|
螺釘孔加工自動線 |
|
每隔半小時上料15件 |
|
自動上料裝置，安裝在單獨的立柱上 |
連桿蓋；端面、側面螺母面
連桿體；端面、側面螺釘面 |
|
鉆螺釘孔φ13.8深38 |
C1單面槍鉆機床 |
|
鉆螺釘孔φ13.8深38 |
C2單面槍鉆機床 |
|
工件從上一輸送帶上送到下一輸送帶上 |
工件轉載裝置，由兩組滑臺、滑座及相應的夾具組成 |
|
反向鉆通螺釘孔φ14.3深20，φ13.8倒角0.5×45° |
C3雙面鉆孔、倒角機床 |
|
銑瓦口槽，寬6，φ14.3倒角0.5×45° |
C4雙面銑瓦口槽、倒角機床 |
|
用油石磨光接合面 |
C5去毛刺機床 |
|
人工定時下料或用料道與其他輸送裝置相聯接 |
自動下料裝置，，由下料機械手、回轉臺和下料道等組成 |
|
大、小頭孔（銅套底孔）半精加工自動線 |
|
上料道裝一定數量的工件或與其他輸送裝置相聯接 |
擺桿機械手式輸送裝置 |
自動上料裝置，由料道、分料、隔料及裝料機械手組成 |
大頭端面、頂面及大、小頭端面 |
|
大頭孔（φ80.6H8）兩面倒角1×45° |
C1單面鏜床 |
|
車小頭孔兩端面 |
C2雙端面鏜車機床 |
|
半精鏜大、小頭孔分別至φ80.3、φ45.7 |
C3單面半精鏜機床 |
|
精鏜大、小頭孔φ80.6H8，φ46H7 |
C4單面臥式精鏜機床 |
|
精鏜大、小頭孔φ80.6H8，φ46H7 |
C5單面臥式精鏜機床 |
|
測量小頭孔φ46H7 |
J1單面電感式測量裝置 |
|
小頭孔φ46單面滾光，倒角0.5×30° |
C6單面滾光、倒角機床 |
|
壓外徑為46φ銅套、鉆φ5油孔 |
C7壓套、鉆孔機床 |
|
鉆2-φ5油孔 |
C8雙面鉆油孔機床 |
|
探針檢查φ5油孔 |
J2油孔探針檢查設備 |
|
儲存一定量工件或與其他輸送裝置相聯接 |
自動下料裝置，由卸料機械手和下料道組成 |
|
|
|
|
|
自動線主要技術數據：
大小頭孔粗加工自動線，生產率為40件/h，節拍為3mm（2件）；機床7臺，9個工位；機床間距和輸送裝置步距均為1400mm；連桿螺釘凸臺面距地面高度1112.7mm，電動機總數25個，總功率118KW。自動線總重約40t ,自動線廓尺寸15910mm×5213mm×1700mm。
螺釘孔加工自動線，生產率為56件/h，節拍為2min（2件），機床5臺，10個工位，其中上料工位，C1、C2、轉載裝置間距為700mm，輸送裝置步距為1500mm，其余機床間距和輸送裝置步距均為1200mm，裝料高度為1000mm。電動機總數36個，總功率85KW，自動線總重約30t，自動線外廓尺寸12270mm×4484mm×2002mm。
大小頭孔半精加工自動線；生產率為40件/h。節拍為3min（2件）；機床8臺，10個工位；機床間距和輸送裝置步距均為1400mm。裝料高度為940mm，電動機總數26個，總功率72KW；自動線總重約70t，自動線外廓尺寸20275mm×5093mm×2516mm。
