1 主題內容與適用范圍
本標準規定了小模數漸開線圓柱齒輪基本齒廓的定義及基本參數。
本標準適用于法向模數mn＜1.0mm的漸開線圓柱齒輪及齒條。
2 定義
小模數漸開線圓柱齒輪的基本齒廓是指基本齒條的法面齒廓。
3 參數
3.1 本標準以其基準線來規定基本齒廓各參數。

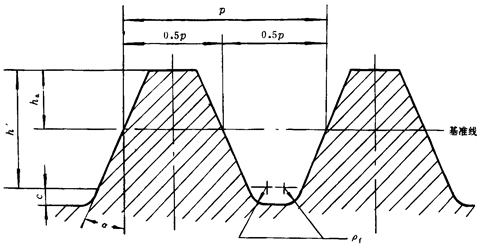

3.2 基本齒廓的基本參數如圖所示。
a.齒形角 a=20°;
b.齒頂高 ha=mn;
c 工作齒高 h′=2mn;
d 齒距 p=πmn;
e 頂隙 c=0.35mn;
f 齒根圓角半徑 pf≤0.2mn.
附加說明：
本標準由中華人民共和國機械電子工業部提出。
本標準由機械電子工業部電子標準化研究所歸口。
本標準由七八六廠、哈爾濱工業大學、機械電子工業部電子標準化研究所等單位負責起草。
本標準主要起草人張之鳴、成熙治、楊德乾、趙雨生等。
