4基本齒廓的形狀和尺寸參數

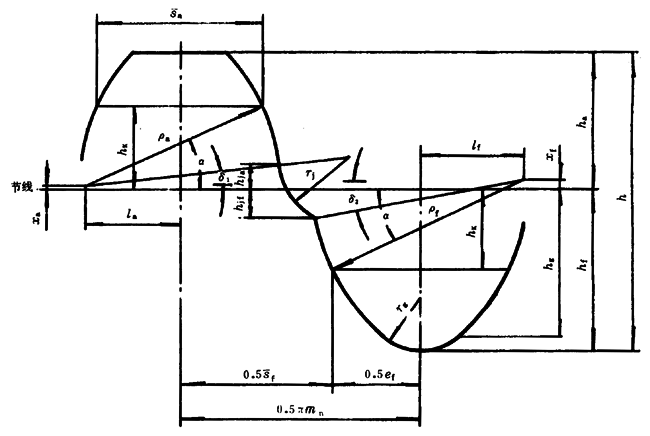

雙圓弧圓柱齒輪基本齒廓的形狀和尺寸參數按下圖和表中的規定。
|
法向模數
mn(mm) |
基本齒廓的參數 |
|
α |
h* |
ha* |
hf* |
ρa* |
ρf* |
xa* |
xf* |
la* |
sa* |
hk* |
|
1.5～3 |
24° |
2 |
0.9 |
1.1 |
1.3 |
1.420 |
0.0163 |
0.0325 |
0.6289 |
1.1173 |
0.5450 |
|
＞3～6 |
24° |
2 |
0.9 |
1.1 |
1.3 |
1.410 |
0.0163 |
0.0285 |
0.6289 |
1.1173 |
0.5450 |
|
＞6～10 |
24° |
2 |
0.9 |
1.1 |
1.3 |
1.395 |
0.0163 |
0.0224 |
0.6289 |
1.1173 |
0.5450 |
|
＞10～16 |
24° |
2 |
0.9 |
1.1 |
1.3 |
1.380 |
0.0163 |
0.0163 |
0.6289 |
1.1173 |
0.5450 |
|
＞16～32 |
24° |
2 |
0.9 |
1.1 |
1.3 |
1.360 |
0.0163 |
0.0081 |
0.6289 |
1.1173 |
0.5450 |
|
＞32～50 |
24° |
2 |
0.9 |
1.1 |
1.3 |
1.340 |
0.0163 |
0.0000 |
0.6289 |
1.1173 |
0.5450 |
|
法向模數
mn(mm) |
基本齒廓的參數 |
|
lf* |
hja* |
hjf* |
ef* |
sf* |
δ1 |
δ2 |
rj* |
rg* |
hg* |
|
1.5～3 |
0.7086 |
0.16 |
0.20 |
1.1773 |
1.9643 |
6°20′52″ |
9°25′31″ |
0.5049 |
0.4030 |
1.0186 |
|
＞3～6 |
0.6994 |
0.16 |
0.20 |
1.1773 |
1.9643 |
6°20′52″ |
9°19′30″ |
0.5043 |
0.4004 |
1.0168 |
|
＞6～10 |
0.6957 |
0.16 |
0.20 |
1.1573 |
1.9843 |
6°20′52″ |
9°10′21″ |
0.4884 |
0.3710 |
1.0236 |
|
＞10～16 |
0.6820 |
0.16 |
0.20 |
1.1573 |
1.9843 |
6°20′52″ |
9°0′59″ |
0.4877 |
0.3663 |
1.0210 |
|
＞16～32 |
0.6638 |
0.16 |
0.20 |
1.1573 |
1.9843 |
6°20′52″ |
8°48′11″ |
0.4868 |
0.3595 |
1.0176 |
|
＞32～50 |
0.6455 |
0.16 |
0.20 |
1.1573 |
1.9843 |
6°20′52″ |
8°35′01″ |
0.4858 |
0.3520 |
1.0145 |
注：表中帶*號者，是指該尺寸與法向模數mn的比值，例如：h*=h/mn, ,………等，以下類同。
附錄A
側隙
（補充件）
A.1側隙
A1.1對側隙的規定
表A1
|
法向模數mn |
≥1.5～3 |
＞3～6 |
＞6～10 |
＞10～16 |
＞16～32 |
＞32～50 |
|
側隙j |
0.06 mn |
0.06 mn |
0.04 mn |
0.04 mn |
0.04 mn |
0.04 mn |
A1.2對非標準側隙的規定
對齒輪側隙有不同要求時，可使工作齒廓圓心沿節線平移，使兩工作齒形狀及相對位置不變，齒根圓弧半徑的變化，應保證hg不小于0.9 mn。
附錄B
主參數及參數計算公式
（參考件）
B1主參數1）
B1.1對不隨模數改變而改變的主參數的規定
表B1
|
代號 |
α |
h* |
ha* |
hf* |
ρa* |
hja* |
hjf* |
la* |
xa* |
|
參數值 |
24° |
2 |
0.9 |
1.1 |
1.3 |
0.16 |
0.20 |
0.62894 |
0.01626947 |
注：1）對齒廓有特殊要求時，可改變其主參數，自行設計特殊齒廓。
B1.2對隨模數改變而改變的凹齒圓弧半徑的規定
表B2
|
法向模數mn |
≥1.5～3 |
＞3～6 |
＞6～10 |
＞10～16 |
＞16～32 |
＞32～50 |
|
ρf* |
1.420 |
1.410 |
1.395 |
1.380 |
1.360 |
1.340 |

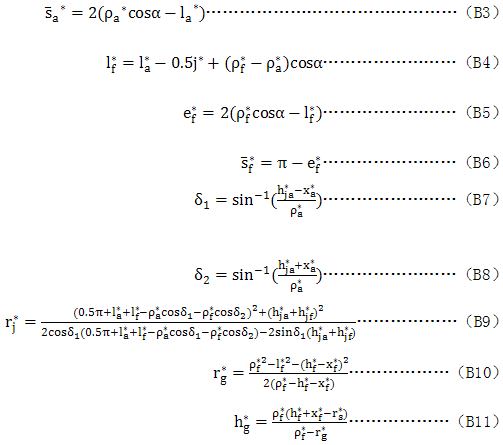

B2參數計算公式
附加說明：
本標準由中華人民共和國機械電子工業部提出
本標準由鄭州機械研究所歸口。
本標準由鄭州機械研究所負責起草。
本標準主要起草人李鋼、李長春。
