中華人民共和國國家標準 GB/T 3931-1997
聯軸器 術語 代替 3931-83
1 范圍
本標準確定了聯軸器類別、品種和聯軸器技術參數的術語，適用于機械式聯軸器（簡稱聯軸器）。
2 聯軸器
聯接兩軸或軸和回轉件，在傳遞轉矩和運動過程中一同回轉而不脫開的一種機械裝置。
3 聯軸器類別、品種術語
3.1 剛性聯軸器
不能補償兩軸有相對位移的聯軸器。

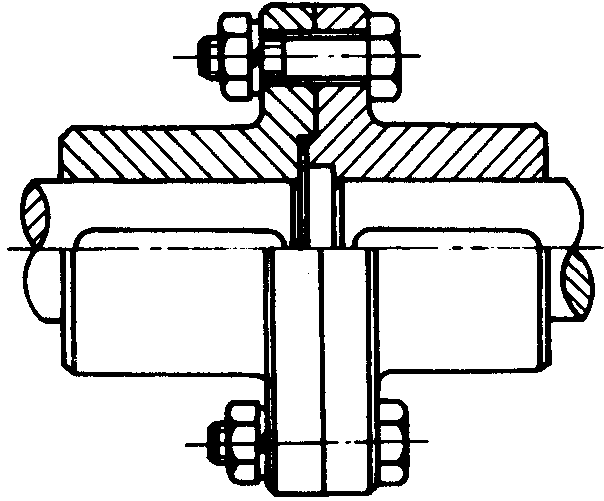

3.1.1 凸緣聯軸器
利用螺栓聯接兩半聯軸器的凸緣，以實現兩軸聯接的聯軸器，見圖1。
圖1

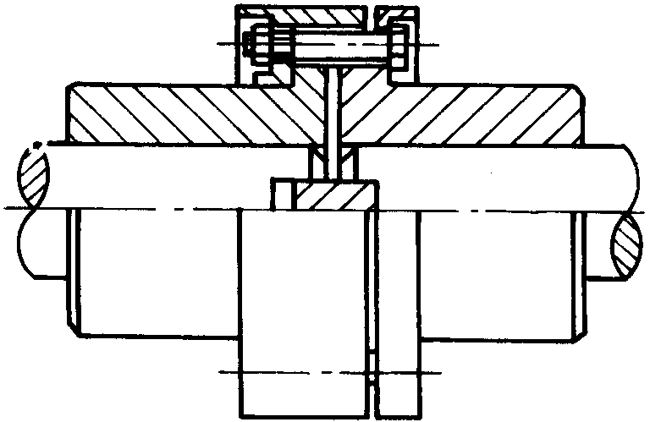

3.1.2 徑向鍵凸緣聯軸器
利用徑向鍵和普通螺栓聯接兩半軸器的聯軸器，見圖2。
圖2

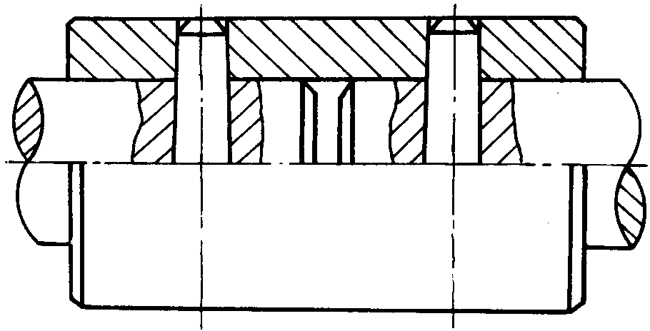

3.1.3 套簡聯軸器
利用公用套筒，以某種方式聯接兩軸的聯軸器，見圖3。
圖3
3.1.4 夾殼聯軸器
利用兩個沿軸向剖分的夾殼，以某種方式夾緊，以實現兩軸聯接的聯軸器，見圖4。
圖4

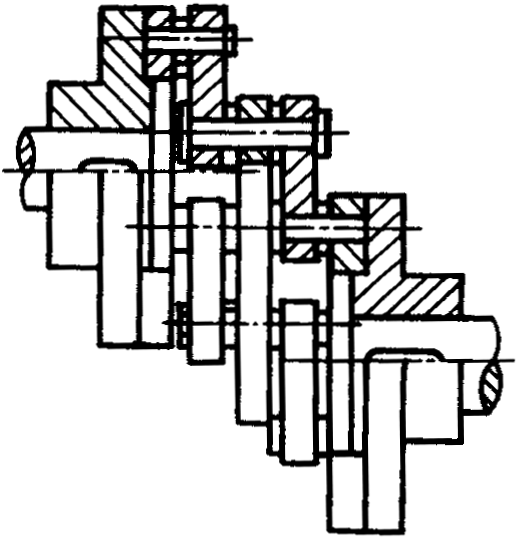

3.1.5 平行軸聯軸器
利用中間盤通過銷軸，以實現兩平行軸聯接的聯軸器，見圖5。
圖5
