1主題內容與適用范圍
本標準規定了全封閉甘蔗機減速器的型式與基本尺寸，技術要求，試驗方法，檢驗規則，標志、包裝、運輸、貯存。
本標準規定的減速器適用于糖廠甘蔗機主傳動，也適用于其他符合本減速器工作規范的機組中：
2引用標準
GB1184 形狀和位置公差 未注公差的規定
GB1356 漸開線圓柱齒輪 基本齒廓
GB1357 漸開線圓柱齒輪 模數
GB9439 灰鑄鐵件
GB10095 漸開線圓柱齒輪 精度
JB/ZQ4000.10 涂裝通用技術條件
3型式尺寸
3.1裝配型式及外形尺寸
全封閉甘蔗壓榨機減速器分TB型減速器、TC型減速器、TD型減速器。

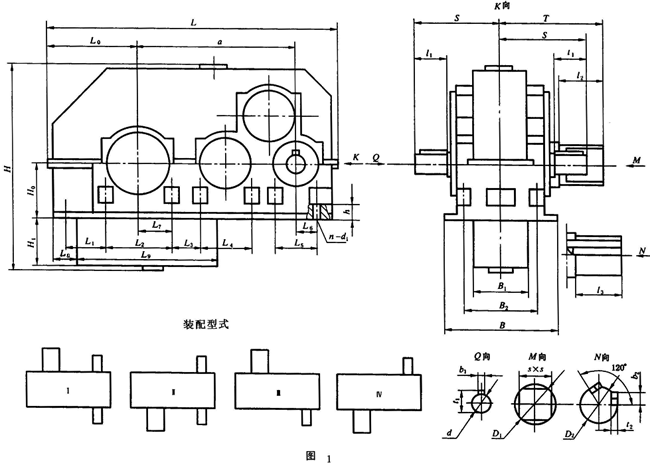

3.1.1 TB型減速器外形尺寸及裝配型式見圖1、表1。

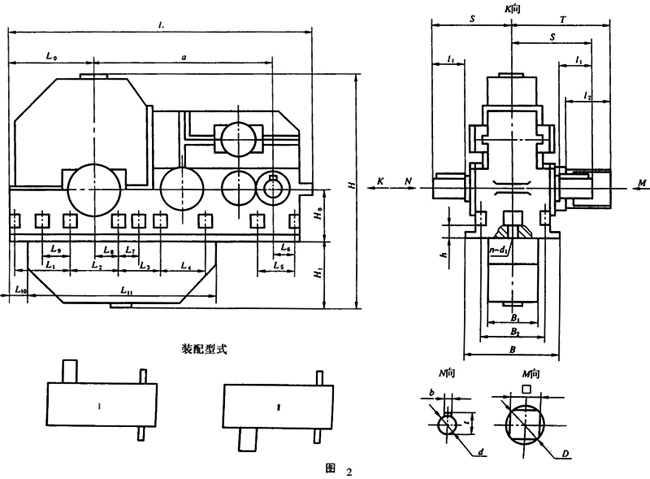

3.1.2 TC型減速器外形尺寸及裝配型式見圖2、表2。

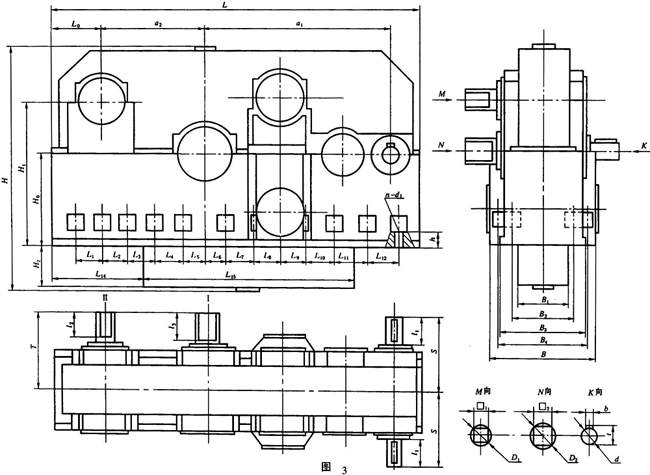

3.1.3 TD型減速器外形尺寸見圖3、表3。
表1 mm
|
型號 |
外形尺寸及中心高 |
L0 |
L8 |
L9 |
B1 |
H1 |
S |
T |
入軸尺寸 |
出軸尺寸 |
|
L |
|
|
|
α |
d |
l1 |
t1 |
b1 |
D1 |
D2 |
|
TB1 |
2980 |
1540 |
2626.2 |
650 |
1718.51 |
920 |
180 |
1500 |
900 |
800 |
930 |
1055 |
100 |
160 |
106 |
28 |
340 |
340 |
|
TB2 |
3227 |
1630 |
2700 |
680 |
1867.13 |
1020 |
150 |
2000 |
900 |
800 |
1000 |
1080 |
110 |
160 |
116 |
28 |
340 |
350 |
|
TB3 |
3520 |
1610 |
2933 |
700 |
1930 |
1050 |
150 |
1800 |
1030 |
950 |
995 |
1345 |
110 |
160 |
119 |
32 |
340 |
360 |
|
TB4 |
3770 |
1900 |
2826.2 |
700 |
2161.3 |
1220 |
150 |
2840 |
1140 |
700 |
1110 |
1270 |
120 |
165 |
129 |
32 |
400 |
380 |
|
型號 |
出軸尺寸 |
地腳尺寸 |
質量
kg |
|
l2 |
l3 |
t2 |
b2 |
s |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
B2 |
n |
d1 |
h |
|
TB1 |
250 |
350 |
34 |
102 |
270 |
420 |
660 |
430 |
480 |
320 |
160 |
330 |
1300 |
15 |
55 |
120 |
20313 |
|
TB2 |
250 |
450 |
35 |
105 |
270 |
680 |
520 |
580 |
530 |
410 |
220 |
- |
1380 |
13 |
55 |
120 |
25000 |
|
TB3 |
250 |
450 |
36 |
108 |
270 |
570 |
660 |
- |
660 |
370 |
245 |
330 |
1370 |
15 |
65 |
120 |
27000 |
|
TB4 |
320 |
450 |
38 |
114 |
320 |
800 |
625 |
625 |
680 |
465 |
232.5 |
- |
1580 |
13 |
65 |
120 |
33266 |
表2 mm
|
型號 |
外形尺寸及中心高 |
L0 |
L10 |
L11 |
B1 |
H2 |
S |
T |
入軸尺寸 |
出軸尺寸 |
|
L |
B |
H |
Hα |
α |
d |
l1 |
t |
b |
D |
|
TC1 |
4110 |
1970 |
3239 |
800 |
2559.93 |
1250 |
300 |
2800 |
1280 |
700 |
1195 |
1365 |
150 |
180 |
161.2 |
40 |
400 |
|
TC2 |
5010 |
1970 |
3530 |
800 |
2959.93 |
1750 |
300 |
3750 |
1280 |
750 |
1195 |
1365 |
150 |
180 |
161.2 |
40 |
520 |
|
TC3、TC3A |
6160 |
1970 |
4600 |
800 |
3509.93 |
2350 |
300 |
4900 |
1280 |
1500 |
1195 |
1415 |
150 |
180 |
164.2 |
40 |
580 |
|
型號 |
出軸尺寸 |
地腳尺寸 |
質量kg |
|
l2 |
|
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
B2 |
n |
d1 |
h |
|
TC1 |
320 |
320 |
675 |
990 |
425 |
890 |
410 |
- |
495 |
- |
220 |
1650 |
15 |
68 |
230 |
44258 |
|
TC2 |
350 |
420 |
1175 |
990 |
825 |
890 |
410 |
- |
495 |
- |
220 |
1650 |
15 |
68 |
230 |
54163 |
|
TC3、TC3A |
400 |
490 |
1775 |
990 |
1375 |
890 |
410 |
700 |
495 |
690 |
220 |
1650 |
19 |
68 |
230 |
61670 |
表3 mm
|
型號 |
外形尺寸及中心高 |
L0 |
L14 |
L15 |
B1 |
B3 |
H2 |
S |
T |
入軸尺寸 |
|
L |
B |
H |
Hα |
H1 |
α1 |
α2 |
d |
l1 |
t |
b |
|
TD5 |
8300 |
2700 |
49635 |
1600 |
2204.55 |
3828.84 |
2631.45 |
1339.71 |
2335 |
4850 |
1550 |
2260 |
975 |
1360 |
1650 |
170 |
240 |
179 |
40 |
|
型號 |
出軸尺寸 |
地腳尺寸 |
質量
kg |
|
D1 |
D2 |
l2 |
l3 |
□1 |
□2 |
|
|
|
|
|
|
L7 |
L8 |
L9 |
L10 |
L11 |
L12 |
B2 |
B4 |
n |
d1 |
h |
|
TD5 |
480 |
550 |
300 |
370 |
380 |
490 |
840 |
840 |
780 |
900 |
450 |
450 |
815 |
550 |
550 |
225 |
750 |
750 |
1940 |
2340 |
22 |
70 |
300 |
123463 |
3.2型號和示例
3.2.1型號表示方法
3.2.2示例
a. TB4減速器公稱傳動比i=71，第Ⅲ種裝配型式，出軸型式為圓柱形，表示為：TB4-Ⅲ-71
b. TC3減速器公稱傳動比i=150，第Ⅱ種裝配型式，表示為：TC3-Ⅱ-150
