5齒面疲勞現(xiàn)象   Surface fatigue phenomena

由于力的反復(fù)作用在表面和次表面產(chǎn)生應(yīng)力而導(dǎo)致的材料損傷，其特征為齒面金屬材料的移失在齒面上形成一些凹坑。

這類損傷屬疲勞損傷，不是磨損。

5.1點蝕   pitting

滾動接觸或滾動與滑動混合接觸的齒面疲勞現(xiàn)象。損傷面的顆粒脫落使齒面呈散布麻點狀。

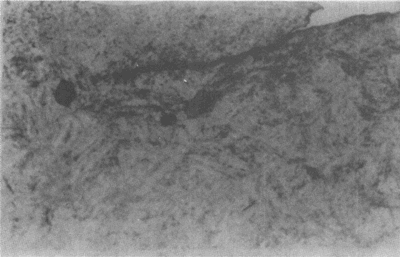

表示齒面一個蝕坑如何在齒面里層發(fā)展的一輪齒橫截面。

放大倍數(shù)：1000

5.1.1初期點蝕   initial pitting

齒面上的小蝕坑很淺，一般起因于凹凸不平接觸。通常隨著點蝕的作用，凸出部分被消除后，齒面載荷便重新分布，點蝕不再進一步發(fā)生（即點蝕受到抑制）。輪齒初期點蝕見于齒輪運轉(zhuǎn)的初期階段，甚至在低于額定載荷下跑合后，早期也會出現(xiàn)。

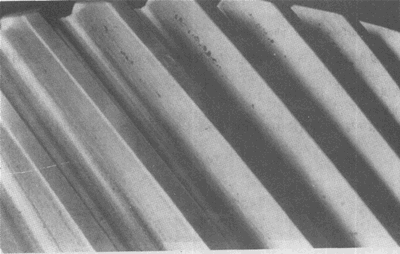

大齒輪齒面的初期點蝕。點蝕密度最大區(qū)與表面載荷最高區(qū)相一致。

5.1.2擴展性點蝕   progressive pitting

在齒輪的整個壽命期間，這種點蝕以一種有加快趨勢的速度連續(xù)擴展，有時會有一些間斷的抑制，但隨后點蝕又進一步發(fā)展。

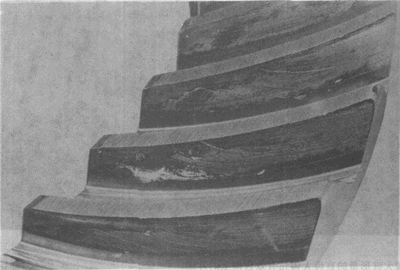

調(diào)質(zhì)齒輪有效齒面上的擴展性點蝕。

最大蝕坑在齒面上節(jié)曲面附近，較小的蝕坑在下齒面。

在下齒面，滑動運動的分量和滾動運動的分量方向相反，所以它們的速度相對增大。

5.1.3微點蝕   micropitting

油膜相對于重載很薄的潤滑條件下運轉(zhuǎn)的齒輪副工作齒面的損傷。損傷面放大后可見密密麻麻成片的微小蝕微小裂紋。

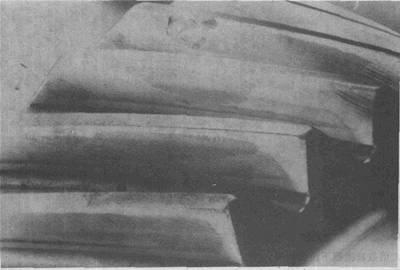

表面硬化小齒輪有效齒面上的微點蝕。

在此例中，由于齒形偏差和螺旋線偏差的影響，微點蝕在整個齒面上呈不規(guī)則分布。

滑動方向↑或↓

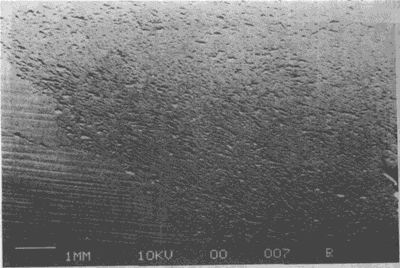

在低放大倍數(shù)顯微鏡下齒面的微點蝕。

放大倍數(shù)：15

滑動方向←或→

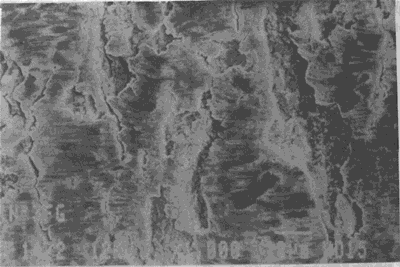

均勻分布于表面滲碳小齒輪輪齒下齒面的高密度微小蝕坑。

5.2片蝕   flake pitting

齒面損傷的一種形式。其特征是齒面材料有較大面積的碎片脫落，使齒面出現(xiàn)形似倒三角的深度大致相同的淺坑。

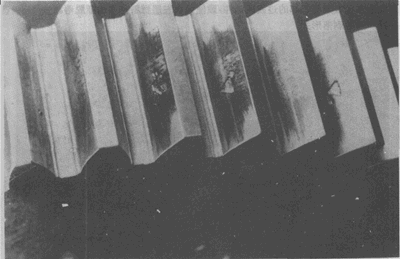

輪齒有較大鼓形量的直齒大齒輪有效齒面上的片蝕。

這種調(diào)質(zhì)齒輪因嚴(yán)重過載而出現(xiàn)損傷。

5.3剝落   spalling

術(shù)語剝落有時也可用來代替術(shù)語片蝕（6.2），但剝落特別用來表示脫落的碎片厚于齒面硬化層且形狀不規(guī)則的類似于片蝕的損傷。

剝落是一種擴展性微點蝕，當(dāng)蝕坑聚結(jié)并形成覆蓋齒面一較大面積的不規(guī)則凹坑時，就發(fā)生剝落。

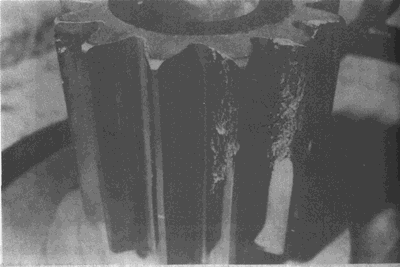

氮化小齒輪幾個輪齒上最大負(fù)載區(qū)域的剝落。

這是一種嚴(yán)重的剝落形式。
