6計算輪齒接觸強度的公式
6.1概述
比較下面應力值可決定輪齒抗點蝕的承載能力。
——接觸應力，根據齒輪的幾何尺寸，制造精度，輪緣、軸承和軸承座的剛性，傳遞的轉矩，用接觸應力公式（見6.2.1）進行計算。
——許用應力，考慮齒輪運轉時工作條件的影響，用許用接觸應力公式（見6.2.2）進行計算。
抗點蝕的接觸（赫茲）應力是按分布在接觸線上的載荷計算的，載荷作用位置有以下三種情況：
a)作用在單對齒嚙合區內界點，（εvβ=0）；
b)作用在接觸區的中點，（εvβ＞1）；
c)作用在a)和b)之間的位置。（0＜εvβ≤1）。
6.2接觸應力
6.2.1接觸應力公式

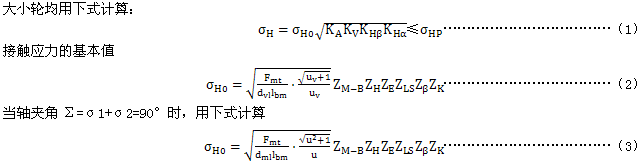

大小輪均用下式計算：
式中KA、KV、KHβ、KHα、Fmt、dv、uv和Lbm見GB/T 10062.1，dv、uv和Lbm見式GB/T 10062.1的（A.42）和式（A.43）。
許用接觸應力
大小輪的許用接觸應力要按下式分別計算：
式中：
σHlim——接觸疲勞極限應力，見GB/T 3480。
接觸強度（抗點蝕）的計算安全系數
大小輪的接觸強度安全系數要用下式分別計算：
注：上式是接觸應力的計算安全系數的關系式。傳遞轉矩的安全系數等于SH的平方。
最小的接觸強度安全系數或失效概率見GB/T 10062.1。
