1主題內容與適用范圍
本標準規定了小模數錐齒輪基本齒廓的定義及基本參數。
本標準適用于中點模數mm＜1mm的直齒錐齒輪。
2定義
小橫數直齒錐齒輪的基本齒廓是指在錐齒輪的中點的當量圓柱齒輪的基本齒廓。
3參數
3.1本標準以基基準線來規定基本齒廓各參數。

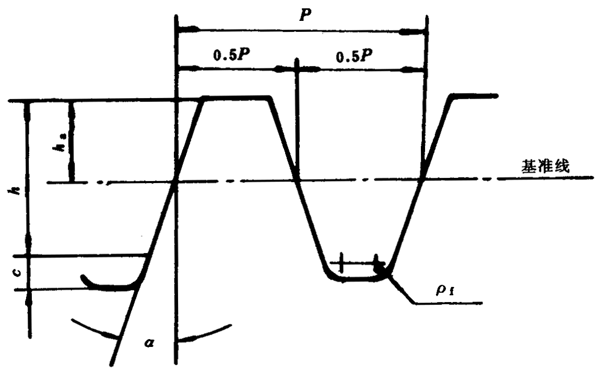

3.2基本齒廓的基本參數如圖所示。
a.齒形角α=20°
b.齒頂高h(yuǎn)a=mm；
c.工作齒高h(yuǎn)′=2mm；
d.齒距P=πmm；
e.頂隙c≥0.25mm
f．齒根圓角半徑ρf≤0.2mm。
附加說明：
本標準由機械電子工業部提出。
本標準由機械電子工業部電子標準化研究所歸口。
本標準由七入六廠、哈爾濱工業大學、機械電子工業部電子標準化研究所等單位負責起草。
本標準主要起草人張之鳴、曹彬、成熙治、劉法權、秦菊梅、五樂忠、李化民、強山安、詹愛嫦、趙雨生。
