發布時間：2007-6-12 16:51:55

7.1本標準對齒輪傳動側隙只規定其最小法向側隙j_nmin.

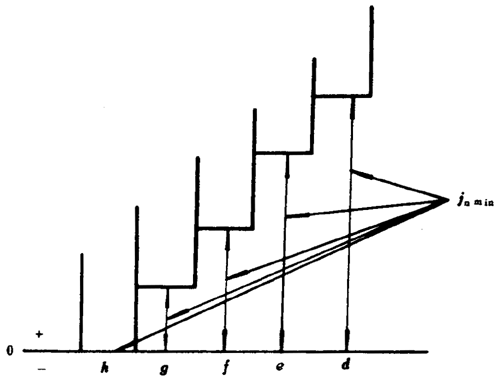

7.2側隙種類分為5種，按j_nmin值從小到大的順序，用字母h、g、f、e、d表示，h為零，如圖1所示。具體數值見表4。

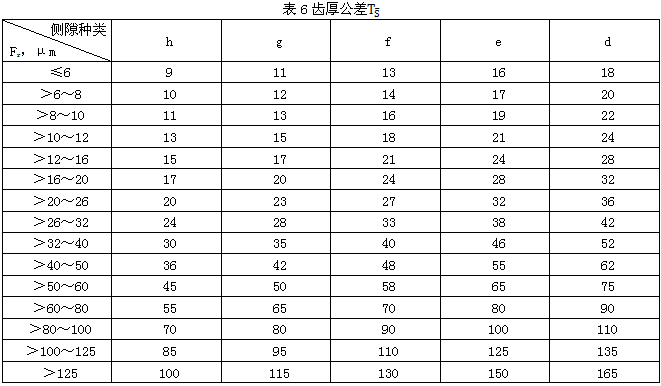

7.3評定齒輪傳動側隙的指標是和T_S。具體數值分別見表5、表6。

8.1在齒輪工作圖上，應標注齒輪的精度等級和側隙種類。

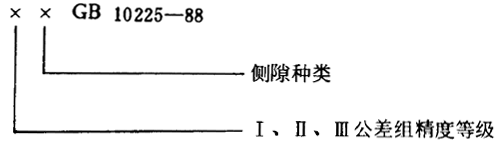

8.2.1齒輪的三個公差組精度指標，采用相同的精度等級時，標注為：

例：齒輪的Ⅰ、Ⅱ、Ⅲ公差組精度等級同為7級，側隙種類為g，標注為：

8.2.2齒輪的三個公差組精度指標，采用不同的精度等級時，標注為：

例：齒輪的Ⅰ公差組精度等級為7級，Ⅱ公差組精度等級為7級，Ⅲ公差組精度等級為6級，側隙種類為f，標注為：

表2公差或極限偏差F_i′，F(xiàn)_P，F(xiàn)_PK，F(xiàn)_r，F(xiàn)_i_Σc″，F(xiàn)_vj，f_i′，f_Pt，f_f，f_i_Σc″

精度等級	代號	中點模數 （m_m）mm	中點分度圓直徑（d_m）mm
精度等級	代號	中點模數 （m_m）mm	≤12	＞12～20	＞20～32	＞32～50	＞50～80	＞80～125		＞125～200
4	F_i′	0.1～0.5	11	12	13	14	15		17	19
	F_i′	＞0.5～＜1	12	13	14	15	16		18	20
	F_P	0.1～＜1	6	7	8	9	10		12	14
	F_PK	0.1～＜1	4	4	5	5	6		7	8
	f_i′	0.1～0.5	8
	f_i′	＞0.5～＜1	10
	f_Pt	0.1～0.5	3
	f_Pt	＞0.5～＜1	4
	f_f	0.1～0.5	5
	f_f	＞0.5～＜1	6
5	F_i′	0.1～0.5	17	18	19	20	22		26	29
	F_i′	＞0.5～＜1	18	19	20	21	23		27	30
	F_P	0.1～＜1	10	11	12	14	16		19	22
	F_PK	0.1～＜1	6	6	7	8	9		11	13
	F_r	0.1～＜1	8	9	10	11	13		15	18
	F_i_Σc″	0.1～＜1	16	18	20	22	25		29	35
	f_i′	0.1～0.5	12
	f_i′	＞0.5～＜1	14
	f_Pt	0.1～0.5	5
	f_Pt	＞0.5～＜1	6
	f_f	0.1～0.5	7
	f_f	＞0.5～＜1	8
	f_i_Σc″	0.1～0.5	9
	f_i_Σc″	＞0.5～＜1	11
6	F_i′	0.1～0.5	26	28	30	33	36		40	45
	F_i′	＞0.5～＜1	27	29	31	34	37		41	46
	F_P	0.1～＜1	16	18	20	23	26		30	36
	F_PK	0.1～＜1	9	10	11	13	15		17	20
	F_r	0.1～＜1	13	14	16	18	21		24	28
	F_i_Σc″	0.1～＜1	25	27	31	35	41		47	55
	f_i′	0.1～0.5	18
	f_i′	＞0.5～＜1	20
	f_Pt	0.1～0.5	8
	f_Pt	＞0.5～＜1	9
	f_f	0.1～0.5	10
	f_f	＞0.5～＜1	11
	f_i_Σc″	0.1～0.5	14
	f_i_Σc″	＞0.5～＜1	18
7	F_i′	0.1～0.5	36	38	41	45	49		55	62
	F_i′	＞0.5～＜1	38	40	43	47	51		57	64
	F_P	0.1～＜1	23	25	28	32	36		42	50
	F_r	0.1～＜1	18	21	23	26	30		34	40
	F_i_Σc″	0.1～＜1	35	40	45	51	59		67	78
	F_vj	0.1～＜1	25	29	31	35	40		46	54
	f_i′	0.1～0.5	24
	f_i′	＞0.5～＜1	28
	f_Pt	0.1～0.5	11
	f_Pt	＞0.5～＜1	13
	f_f	0.1～0.5	13
	f_f	＞0.5～＜1	15
	f_i_Σc″	0.1～0.5	19
	f_i_Σc″	＞0.5～＜1	25
8	F_i′	0.1～0.5	49	52	56	61	67		75	85
	F_i′	＞0.5～＜1	52	55	59	64	70		78	88
	F_P	0.1～＜1	32	35	39	44	50		58	68
	F_r	0.1～＜1	24	26	29	33	38		43	50
	F_i_Σc″	0.1～＜1	47	51	57	65	75		85	100
	F_vj	0.1～＜1	33	36	39	44	50		58	68
	f_i′	0.1～0.5	34
	f_i′	＞0.5～＜1	39
	f_Pt	0.1～0.5	16
	f_Pt	＞0.5～＜1	18
	f_i_Σc″	0.1～0.5	27
	f_i_Σc″	＞0.5～＜1	35
9	F_r	0.1～＜1	30	33	37	42	48		55	63
	F_i_Σc″	0.1～＜1	59	65	73	82	95		110	125
	F_vj	0.1～＜1	41	45	50	57	65		75	85
	f_Pt	0.1～0.5	20
	f_Pt	＞0.5～＜1	23
	f_i_Σc″	0.1～0.5	34
	f_i_Σc″	＞0.5～＜1	44
10	F_i_Σc″	0.1～＜1	74	82	92	105	120		135	155
	F_vj	0.1～＜1	52	57	64	72	82		92	105
	f_Pt	0.1～0.5	25
	f_Pt	＞0.5～＜1	29
	f_i_Σc″	0.1～0.5	43
	f_i_Σc″	＞0.5～＜1	55
11	F_r	0.1～＜1	48	53	59	66	75		85	100
	F_i_Σc″	0.1～＜1	95	105	115	130	145		165	190
	F_vj	0.1～＜1	65	72	80	90	100		115	135
	f_Pt	0.1～0.5	31
	f_Pt	＞0.5～＜1	36
	f_i_Σc″	0.1～0.5	54
	f_i_Σc″	＞0.5～＜1	69
12	F_r	0.1～＜1	60	66	74	83	92		105	125
	F_i_Σc″	0.1～＜1	120	130	145	165	185		210	240
	F_vj	0.1～＜1	82	90	100	115	130		145	165
	f_Pt	0.1～0.5	39
	f_Pt	＞0.5～＜1	45
	f_i_Σc″	0.1～0.5	68
	f_i_Σc″	＞0.5～＜1	86

注：①表中F_PK數值系數按k=Z/8給出。如k≠Z/8時，應按附錄B中的F_PK關系式進行計算。

②表中f_i_Σc″與F_vj應按大、小齒輪中點分度圓直徑之各的一半選取。

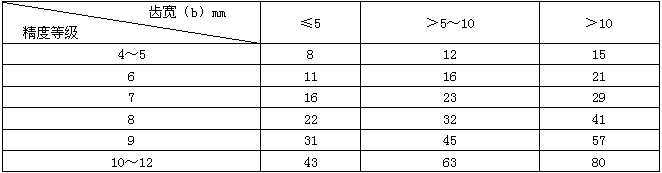

表3齒向公差F_β μm

表4最小法向側隙j_nmin μm

中點錐距（Rm） mm	小輪分錐角（δ₁）(°)	側隙種類
中點錐距（Rm） mm	小輪分錐角（δ₁）(°)	h	g	f	e	d
≤12	≤15	0	4	6	10	14
	＞15～25	0	5	8	12	18
	＞25	0	6	9	15	22
＞12～20	≤15	0	5	8	12	18
	＞15～25	0	6	9	15	22
	＞25	0	8	11	18	27
＞20～32	≤15	0	6	9	15	22
	＞15～25	0	8	11	18	27
	＞25	0	9	13	21	33
＞32～50	≤15	0	8	11	18	27
	＞15～25	0	9	13	21	33
	＞25	0	11	16	25	39
＞50～80	≤15	0	9	13	21	33
	＞15～25	0	11	16	25	39
	＞25	0	13	19	30	46
＞80～125	≤15	0	11	16	25	39
	＞15～25	0	13	19	30	46
	＞25	0	15	22	35	54

注：正交齒輪副按中點錐距R_m查表。非正交齒輪副按下式算出的R_m′查表：

式中：δ₂、δ₁——大、小輪分錐角。

表5中點分度圓齒厚上偏差

μm

側隙種類	Ⅱ公差組精度等級	中點分度圓直徑mm
側隙種類	Ⅱ公差組精度等級	≤12	＞12～20	＞20～32	＞32～50	＞50～80	＞80～125	＞125～200
h	4～6	8	8	9	9	10	11	14
h	7	12	12	13	14	15	16	20
g	4～6	12	13	14	15	17	20	26
	7	16	17	18	20	22	25	30
	8	20	22	24	26	28	30	38
f	4～6	17	18	21	24	28	32	42
	7	20	22	25	28	32	36	44
	8	26	28	30	34	38	42	52
	9	36	38	42	45	48	52	62
	10	52	54	56	58	60	65	80
e	4～6	28	30	34	40	46	54	65
	7	32	34	38	44	50	60	70
	8	34	38	42	46	52	62	75
	9	45	48	52	56	62	70	80
	10	60	62	65	68	75	80	95
	11	65	68	70	75	80	85	105
	12	70	72	75	80	85	90	115
d	4～6	35	38	40	45	50	55	70
	7	42	45	48	52	55	60	80
	8	45	48	50	55	60	65	85
	9	55	60	65	70	75	80	90
	10	65	68	70	75	80	85	100
	11	70	75	80	85	90	95	110
	12	75	80	85	90	95	100	120
