8齒輪副側隙

8.1本標準規定齒輪副的最小法向側隙種類為6種：a、b、c、d、e和h。最小法向側隙值以a為最大，h為零（如下圖所示）。最小法向側隙種類與精度等級無關。

8.2最小法向側隙種類確定后，按表13和表18查取和±E_Σ

8.3最小法向側隙j_nmin按表12規定。有特殊要求時，j_nmin可不按表12所列數值確定。此時，用線性插值法由表13表18計算和±E_Σ。

8.4最大法向側隙j_nmax按j_nmax=cosα_n規定。為制造誤差的補償部分，由表15查取。

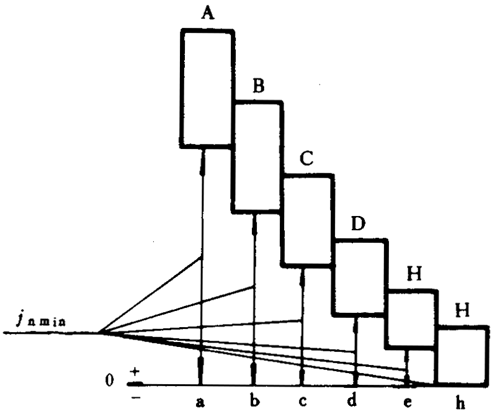

8.5本標準規定齒輪副的法向側隙公差種類為5種：A、B、C、D和H。法向側隙公差種類與精度等級有關。允許不同種類的法向側隙公差和最小法向側隙組合。在一般情況下，推薦法向側隙公差種類與最小法向側隙種類的對應關系如圖所示。

8.6齒厚公差按表14規定。
