錐齒輪和準雙曲面齒輪精度圖樣標注（一）（GB11365-89）

詳細介紹：

發布時間：2007-6-13 13:44:38

分享到：

9圖樣標注

9.1在齒輪工作圖上應標注齒輪的精度等級和最小法向側隙種類及法向側隙公差種類的數字（字母）代號。

標注示例

9.1.1齒輪的三個公差組精度同為7級，最小法向側隙種類為b，法向側隙公差種類為8：

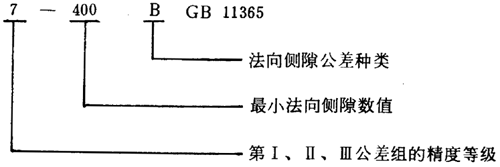

9.1.2齒輪的三個公差組精度同為7級，最小法向側隙為400μm，法向側隙公差種類為B：

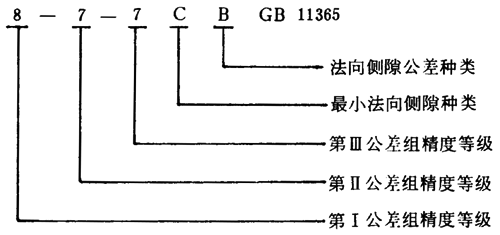

9.1.3齒輪的第Ⅰ公差組精度為8級。第Ⅱ、Ⅲ公差組精度為7級，最小法向側隙種類為c，法向側隙公差種類為B：

表3齒距累積公差F_P和K個齒距積累公差F_PK值

L，mm		精度等級
大于	到	4	5	6	7	8	9	10	11	12
-	11.2	4.5	7	11	16	22	32	45	63	90
11.2	20	6	10	16	22	32	45	63	90	125
20	32	8	12	20	28	40	56	80	112	160
32	50	9	14	22	32	45	63	90	125	180
50	80	10	16	25	36	50	71	100	140	200
80	160	12	20	32	45	63	90	125	180	250
160	315	18	28	45	63	90	125	180	250	355
315	630	25	40	63	90	125	180	250	355	500
630	1000	32	50	80	112	160	224	315	450	630
1000	1600	40	63	100	140	200	280	400	560	800
1600	2500	45	71	112	160	224	315	450	630	900
2500	3150	56	90	140	200	280	400	560	800	1120
3150	4000	63	100	160	224	315	450	630	900	1250
4000	5000	71	112	180	250	355	500	710	1000	1400
5000	6300	80	125	200	280	400	560	800	1120	1600

注：F_P和F_PK按中點分度圓弧長L查表：

查F_P時，取

；

查F_PK時，取

（沒有特殊要求時，K值取Z/6或最接近的整齒數）。

表4齒圈跳動公差F_r值

中點分度圓直徑,mm		中點法向模數mm	精度等級
大于	到	中點法向模數mm	7	8	9	10	11	12
-	125	≥1～3.5	36	45	56	71	90	112
		＞3.5～6.3	40	50	63	80	100	125
		＞6.3～10	45	56	71	90	112	140
		＞10～16	50	63	80	100	120	150
125	400	≥1～3.5	50	63	80	100	125	160
		＞3.5～6.3	56	71	90	112	140	180
		＞6.3～10	63	80	100	125	160	200
		＞10～16	71	90	112	140	180	224
		＞16～25	80	100	125	160	200	250
400	800	≥1～3.5	63	80	100	125	160	200
		＞3.5～6.3	71	90	112	140	180	224
		＞6.3～10	80	110	125	160	200	250
		＞10～16	90	112	140	180	224	280
		＞16～25	100	125	160	200	250	315
		＞25～40	-	140	180	224	280	360
800	1600	≥1～3.5	-	-	-	-	-	-
		＞3.5～6.3	80	100	125	160	200	250
		＞6.3～10	90	112	140	180	224	280
		＞10～16	100	125	160	200	250	315
		＞16～25	112	140	180	224	280	360
		＞25～40	-	160	200	260	315	420
1600	2500	≥1～3.5	-	-	-	-	-	-
		＞3.5～6.3	-	-	-	-	-	-
		＞6.3～10	100	125	160	200	250	315
		＞10～16	112	140	180	224	280	355
		＞16～25	125	160	200	250	315	400
		＞25～40	-	190	240	300	380	480
		＞40～55	-	220	280	340	450	560
2500	4000	≥1～3.5	-	-	-	-	-	-
		＞3.5～6.3	-	-	-	-	-	-
		＞6.3～10	-	-	-	-	-	-
		＞10～16	125	160	200	250	315	400
		＞16～25	140	180	224	280	355	450
		＞25～40	-	224	280	355	450	560
		＞40～55	--	240	320	400	530	630

表5周期誤差的公差f_zk′值（齒輪副周期誤差的公差f_zkc′值）

中點分度圓直徑mm		中點法向模數 mm	精度等級
			4
			齒輪在一轉（齒輪副在大輪一轉）內的周期數
大于	到		≥2～4	＞4～8	＞8～16	＞16～32	＞32～63	＞63～125	＞125～250
-	125	＞1～6.3	4.5	3.2	2.4	1.9	1.5	1.3	1.2
-	125	＞6.3～10	5.3	3.8	2.8	2.2	1.8	1.5	1.4
125	400	＞1～6.3	6.3	4.5	3.4	2.8	2.2	1.9	1.8
125	400	＞6.3～10	7.1	5	4	3	2.5	2.1	1.9
400	800	＞1～6.3	8.5	6	4.5	3.5	2.8	2.5	2.2
400	800	＞6.3～10	9	6.7	5	3.8	3	2.6	2.2
800	1600	＞1～6.3	9	6.7	5	4	3.2	2.6	2.4
800	1600	＞6.3～10	11	8	6	4.8	3.8	3.2	2.8
1600	2500	＞1～6.3	10.5	7.5	5.6	4.5	3.6	3	2.6
1600	2500	＞6.3～10	12	8.5	6.5	5	4	3.6	3
2500	4000	＞1～6.3	11	8	6.3	4.8	4	3.4	3
2500	4000	＞6.3～10	13	9.5	7.1	5.6	4.5	3.8	3.4

中點分度圓直徑mm		中點法向模數 mm	精度等級
			5
			齒輪在一轉（齒輪副在大輪一轉）內的周期數
大于	到		＞250 ～500	＞500	≥2 ～4	＞4 ～8	＞8 ～16	＞16 ～32	＞3 2～63	＞63 ～125	＞125 ～250	＞250 ～500	＞500
-	125	＞1～6.3	1.1	1	7.1	5	3.8	3	2.5	2.1	1.9	1.7	1.6
-	125	＞6.3～10	1.2	1.1	8.5	6	4.5	3.6	2.8	2.5	2.1	1.9	1.8
125	400	＞1～6.3	1.5	1.4	10.5	7.1	5.6	4.5	3.4	3	2.8	2.4	2.2
125	400	＞6.3～10	1.7	1.6	11	8	6.5	4.8	4	3.2	3	2.6	2.5
400	800	＞1～6.3	2	1.9	13	9.5	7.1	5.6	4.5	4	3.4	3	2.8
400	800	＞6.3～10	2.1	2	14	10.5	8	6	5	4.2	3.6	3.2	3
800	1600	＞1～6.3	2.2	2	14	10.5	8	6.3	5	4.2	3.8	3.4	3.2
800	1600	＞6.3～10	2.6	2.5	16	15	10	7.5	6.3	5.3	4.8	4.2	4
1600	2500	＞1～6.3	2.5	2.2	16	15	10	7.5	6.3	5.3	4.8	4.2	4
1600	2500	＞6.3～10	2.8	2.6	19	14	10.5	8	6.7	5.6	5	4.5	4.2
2500	4000	＞1～6.3	2.8	2.6	18	13	10	7.5	6.3	5.3	4.8	4.2	4
2500	4000	＞6.3～10	3	2.8	21	15	11	9	7.1	6	5.3	5	4.5

中點分度圓直徑mm		中點法向模數 mm	精度等級
			6									7
			齒輪在一轉（齒輪副在大輪一轉）內的周期數
大于	到		≥2 ～4	＞4 ～8	＞8 ～16	＞16 ～32	＞32 ～63	＞63 ～125	＞125 ～250	＞250 ～500	＞500	≥2 ～4	＞4 ～8	＞8 ～16	＞16 ～32	＞32 ～63	＞63 ～125	＞125 ～250	＞250 ～500	＞500
-	125	＞1～6.3	11	8	6	4.8	3.8	3.2	3	2.6	2.5	17	13	10	8	6	5.3	4.5	4.2	4
-	125	＞6.3～10	13	9.5	7.1	5.6	4.5	3.8	3.4	3	2.8	21	15	11	9	7.1	6	5.3	5	4.5
125	400	＞1～6.3	16	11	8.5	6.7	5.6	4.8	4.2	3.8	3.6	25	18	13	10	9	7.5	6.7	6	5.6
125	400	＞6.3～10	18	13	10	7.5	6	5.3	4.5	4.2	4	28	20	16	12	10	8	7.5	6.7	6.3
400	800	＞1～6.3	21	15	11	9	7.1	6	5.3	5	4.8	32	24	18	4	11	10	8.5	8	7.5
400	800	＞6.3～10	22	17	12	9.5	7.5	6.7	6	5.3	5	36	26	19	15	12	, 10	9.5	8.5	8
800	1600	＞1～6.3	24	17	15	10	8	7.5	7	6.3	6	36	26	20	16	13	11	10	8.5	8
800	1600	＞6.3～10	27	20	15	12	9.5	8	7.1	6.7	6.3	42	30	22	18	15	12	11	10	9.5
1600	2500	＞1～6.3	26	19	4	11	9	7.5	6.7	6.3	5.6	40	30	22	17	14	22	11	9.5	9
1600	2500	＞6.3～10	30	21	16	12	10	8	7.5	7.1	6.7	45	34	26	20	16	14	12	11	10
2500	4000	＞1～6.3	28	21	16	12	10	8	7.5	7.1	6.7	45	32	25	19	16	13	12	11	10
		＞6.3～10	32	22	17	14	11	9.5	8.5	7.5	7.1	53	38	28	22	18	15	14	12	11

中點分度圓直徑mm		中點法向模數 mm	精度等級
			8
			≥2～4	＞4～8	＞8～16	＞16～32	＞32～63	＞63～125	＞125～250	＞250～500	＞500
大于	到
-	125	＞1～6.3	25	18	13	10	8.5	7.5	6.7	6	5.6
-	125	＞6.3～10	28	21	16	12	10	8.5	7.5	7	6.7
125	400	＞1～6.3	36	26	19	15	12	10	9	8.5	8
125	400	＞6.3～10	40	30	22	17	14	12	10.5	10	8.5
400	800	＞1～6.3	45	32	25	19	16	13	12	11	10
400	800	＞6.3～10	50	36	28	21	17	15	13	12	11
800	1600	＞1～6.3	53	38	28	22	18	15	14	12	11
800	1600	＞6.3～10	63	44	32	26	22	18	16	14	13
1600	2500	＞1～6.3	56	42	30	24	20	17	15	14	13
1600	2500	＞6.3～10	67	50	36	28	22	19	17	16	15
2500	4000	＞1～6.3	63	45	34	28	22	19	17	15	14
		＞6.3～10	71	53	40	30	25	22	19	18	16

表6齒距極限偏差±f_Pt值

中點分度圓直徑,mm		中點法向模數 mm	精度等級
大于	到	中點法向模數 mm	4	5	6	7	8	9	10	11	12
-	125	≥1～3.5	4	6	10	14	20	28	40	56	80
		＞3.5～6.3	5	8	13	18	25	36	50	71	100
		＞6.3～10	5.5	9	14	20	28	40	56	80	112
		＞10～16	-	11	17	24	34	48	67	100	130
125	400	≥1～3.5	4.5	7	11	16	22	32	45	63	90
		＞3.5～6.3	5.5	9	14	20	28	40	56	80	112
		＞6.3～10	6	10	16	22	32	45	63	90	125
		＞10～16	-	11	18	25	36	50	71	100	140
		＞16～25	-	-	-	32	45	63	90	125	180
400	800	≥1～3.5	5	8	13	18	25	36	50	71	100
		＞3.5～6.3	5.5	9	14	20	28	40	56	80	112
		＞6.3～10	7	11	18	25	36	50	71	100	140
		＞10～16	-	12	20	28	40	56	80	112	160
		＞16～25	-	-	-	36	50	71	100	140	200
		＞25～40	-	-	-	-	63	90	125	180	250
800	1600	≥1～3.5	-	-	-	-	-	-	-	-	-
		＞3.5～6.3	-	10	16	22	32	45	63	90	125
		＞6.3～10	7	11	18	25	36	50	71	100	140
		＞10～16	-	13	20	28	40	56	80	112	160
		＞16～25	-	-	-	36	56	71	100	140	200
		＞25～40	-	-	-	-	63	90	125	180	250
1600	2500	≥1～3.5	-	-	-	-	-	-	-	-	-
		＞3.5～6.3	-	-	-	-	-	-	-	-	-
		＞6.3～10	8	13	20	28	40	56	80	112	160
		＞10～16	-	14	22	32	45	63	90	125	180
		＞16～25	-	-	-	40	56	80	112	160	224
		＞25～40	-	-	-	-	71	100	140	200	280
		＞40～55	-	-	-	-	90	125	180	250	355
2500	4000	≥1～3.5	-	-	-	-	-	-	-	-	-
		＞3.5～6.3	-	-	-	-	-	-	-	-	-
		＞6.3～10	-	-	-	32	-	-	-	-	-
		＞10～16	-	16	25	36	50	71	100	140	200
		＞16～25	-	-	-	40	56	80	112	160	224
		＞25～40	-	-	-	-	71	100	140	200	280
		＞40～55	-	-	-	-	95	140	180	280	400

表7齒形相對誤差的公差f_c值

中點分度圓直徑,mm		中點法向模數 mm	精度等級
大于	到	中點法向模數 mm	4	5	6	7	8
-	125	≥1～3.5	3	4	5	8	10
		＞3.5～6.3	4	5	6	9	13
		＞6.3～10	4	6	8	11	17
		＞10～16	-	7	10	15	22
125	400	≥1～3.5	4	5	7	9	13
		＞3.5～6.3	4	6	8	11	15
		＞6.3～10	5	7	9	13	19
		＞10～16	-	8	11	17	25
		＞16～25	-	-	-	22	34
400	800	≥1～3.5	5	6	9	12	18
		＞3.5～6.3	5	7	10	14	20
		＞6.3～10	6	8	11	16	24
		＞10～16	-	9	13	20	30
		＞16～25	-	-	-	25	38
		＞25～40	-	-	-	-	53
800	1600	≥1～3.5	-	-	-	-	-
		＞3.5～6.3	6	9	13	19	28
		＞6.3～10	7	10	14	21	32
		＞10～16	-	11	16	25	38
		＞16～25	-	-	-	30	48
		＞25～40	-	-	-	-	60
1600	2500	≥1～3.5	-	-	-	-	-
		＞3.5～6.3	-	-	-	-	-
		＞6.3～10	9	13	19	28	45
		＞10～16	-	14	21	32	50
		＞16～25	-	-	-	38	56
		＞25～40	-	-	-	-	71
		＞40～55	-	-	-	-	90
2500	4000	≥1～3.5	-	-	-	-	-
		＞3.5～6.3	-	-	-	-	-
		＞6.3～10	-	-	-	-	-
		＞10～16	-	18	28	42	61
		＞16～25	-	-	-	48	75
		＞25～40	-	-	-	-	90
		＞40～55	-	-	-	-	105

表8齒輪副交角綜合公差F_i_Σc″值

中點分度圓直徑,mm		中點法向模數 mm	精度等級
大于	到	中點法向模數 mm	7	8	9	10	11	12
-	125	≥1～3.5	67	85	110	130	170	200
		＞3.5～6.3	75	95	120	150	190	240
		＞6.3～10	85	105	130	170	220	260
		＞10～16	100	120	150	190	240	300
125	400	≥1～3.5	100	125	160	190	250	300
		＞3.5～6.3	105	130	170	200	260	340
		＞6.3～10	120<, /D, IV>	150	180	220	280	360
		＞10～16	130	160	200	250	320	400
		＞16～25	150	190	220	280	375	450
400	800	≥1～3.5	130	160	200	260	320	400
		＞3.5～6.3	140	170	220	280	340	420
		＞6.3～10	150	190	240	300	360	450
		＞10～16	160	200	260	320	400	500
		＞16～25	180	240	280	360	450	560
		＞25～40	-	280	340	420	530	670
800	1600	≥1～3.5	150	180	240	280	360	450
		＞3.5～6.3	160	200	250	320	400	500
		＞6.3～10	180	220	280	360	450	560
		＞10～16	200	250	320	400	500	600
		＞16～25	-	280	340	450	560	670
		＞25～40	-	320	400	500	630	800
1600	2500	≥1～3.5	-	-	-	-	-	-
		＞3.5～6.3	-	-	-	-	-	-
		＞6.3～10	-	-	-	--	--	-
		＞10～16	-	-	-	-	-	-
		＞16～25	-	-	-	-	-	-
		＞25～40	-	--	-	-	-	-
		＞40～55	-	-	-	-	-	-
2500	4000	≥1～3.5	--	-	-	-	-	-
		＞3.5～6.3	-	-	-	-	-	-
		＞6.3～10	-	-	-	-	-	-
		＞10～16	-	-	-	-	-	-
		＞16～25	-	-	-	-	-	-
		＞25～40	-	-	-	-	-	-
		＞40～55	-	-	-	-	--	-
