附錄B
圓柱蝸桿傳動基本幾何尺寸關系式
（參考件）

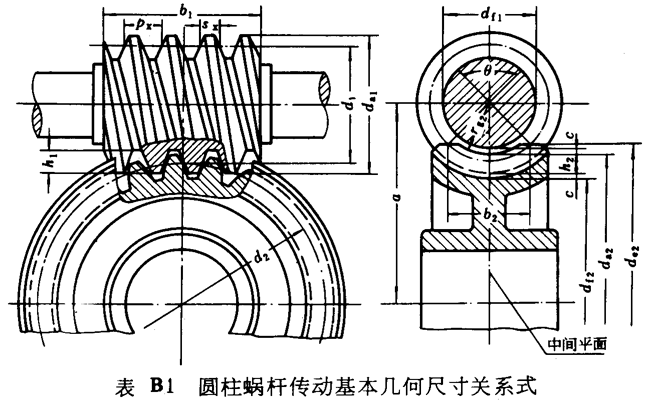

軸交角Σ=90°的圓柱蝸桿傳動的基本幾何尺寸如圖示，其值可按表B1的關系式確定。
|
序號 |
名稱 |
代號 |
關系式 |
說明 |
|
1 |
中心距 |
a |
a=(d1+d2+2x2m)/2 |
按規定選取 |
|
2 |
蝸桿頭數 |
z1 |
|
按規定選取 |
|
3 |
蝸輪齒數 |
z2 |
|
按傳動比確定 |
|
4 |
齒形角 |
α |
αx=20°或αn=20° |
按蝸桿類型確定 |
|
5 |
模數 |
m |
|
按規定選取 |
|
6 |
傳動比 |
i |
i=n1/n2 |
蝸桿為主動，按規定選取 |
|
7 |
齒數比 |
u |
u=z2/z1當蝸桿主動時，i=u |
|
|
8 |
蝸輪變位系數 |
x2 |
|
|
|
9 |
蝸桿直徑系數 |
q |
q=q1/m |
|
|
10 |
蝸桿軸向齒距 |
px |
px=πm |
|
|
11 |
蝸桿導程 |
pz |
pz=πmz1 |
|
|
12 |
蝸桿分度圓直徑 |
d1 |
d1=mq |
按規定選取 |
|
13 |
蝸桿齒頂圓直徑 |
da1 |
da1=d1+2ha1=d1+2h*am |
|
|
14 |
蝸桿齒根圓直徑 |
df1 |
df1=d1-2hf1=d1-2(h*am+c) |
|
|
15 |
頂隙 |
c |
c=c*m |
按規定 |
|
16 |
漸開線蝸桿基圓直徑 |
db1 |
db1=d1·tgγ/tgγb=mz1/tgγb |
|
|
17 |
蝸桿齒頂高 |
ha1 |
|
按規定 |
|
18 |
蝸桿齒根高 |
hf1 |
|
|
|
19 |
蝸桿齒高 |
h1 |
|
|
|
20 |
蝸桿導程角 |
γ |
tgγ=mz1/d1=z1/q |
|
|
21 |
漸開線蝸桿基圓導程角 |
γb |
cosγb=cosγcosαn |
|
|
22 |
蝸桿齒寬 |
b1 |
|
由設計確定 |
|
23 |
蝸輪分度圓直徑 |
d2 |
d2=mz2=2a-d1-2x2m |
|
|
24 |
蝸輪喉圓直徑 |
da2 |
da2=d2+2ha2 |
|
|
25 |
蝸輪齒根圓直徑 |
df2 |
df2=d2-2hf2 |
|
|
26 |
蝸輪齒頂高 |
ha2 |
|
|
|
27 |
蝸輪齒根高 |
hf2 |
|
|
|
28 |
蝸輪齒高 |
h2 |
|
|
|
29 |
蝸輪咽喉母圓半徑 |
rg2 |
|
|
|
30 |
蝸輪齒寬 |
b2 |
|
凡設計確定 |
|
31 |
蝸輪齒寬角 |
θ |
|
|
|
32 |
蝸桿軸向齒厚 |
sx |
|
|
|
33 |
蝸桿法向齒厚 |
sn |
sn=sxcosγ |
|
|
34 |
蝸輪齒厚 |
st |
按蝸桿節圓處軸向齒槽寬ex′確定 |
|
|
35 |
蝸桿節圓直徑 |
d1′ |
d1′=d1+2x2m=m(q+2x2) |
|
|
36 |
蝸輪節圓直徑 |
d2′ |
d2′=d2 |
|
附加說明：
本標準由中華人民共和國機械電子工業部提出。本標準由鄭州機械研究所歸口。
本標準由重慶圓柱齒輪機床研究所負責起草。
本標準主要起草人張顯登、王熾鴻、冀德仁、鄧興奕、劉宗輔、劉延林、沈玉瑛、李樹壇、李自勤、陳集云、周伯英、張春來、莫雨松、袁巧俐、路亞衡、覃文緒言、魏大州。
