序號 |
誤差項目及定義 |
代號 |
圖示 |
|
1 |

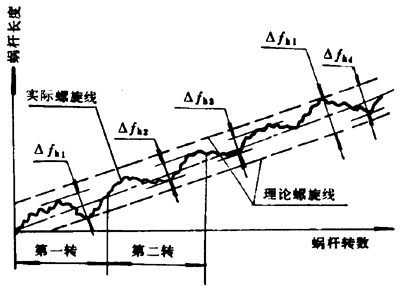

蝸桿螺旋線誤差
在一轉范圍內
在輪齒的工作齒寬范圍內
在蝸桿輪齒的一轉范圍內或
在蝸桿輪齒的工作齒寬范圍內，
在蝸桿分度圓柱面上、包容實際
螺旋線且距離為最小的兩條理論
螺旋線間的法向距離
在一轉范圍內
在輪齒的工作齒寬范圍內 |
△fh
△fh1
fh
fh1 |
|
|
2 |

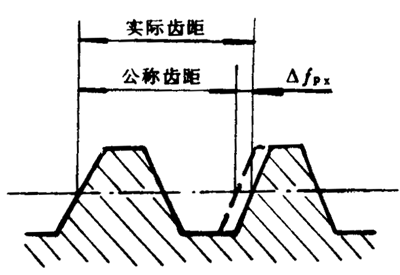

蝸桿軸向齒距
在蝸桿軸向截面上，實際齒
距與公稱齒距之差
注：在與蝸桿軸線平行的直線上
測量
蝸桿軸向齒距極限偏差
下偏差
下偏差 |
△fpx
+fpx
-fpx |
|
|
3 |
蝸桿k個軸向齒距累積誤差1）
在蝸桿軸向截面上k個齒距
范圍內，任意兩個同側齒面間的
實際齒距與公稱齒距最大差值的
絕對值
k值按產際嚙合情況確定，
一般取3
蝸桿k個軸向齒距累積公差 |
△fpxK
fpxK |
|
|
4 |

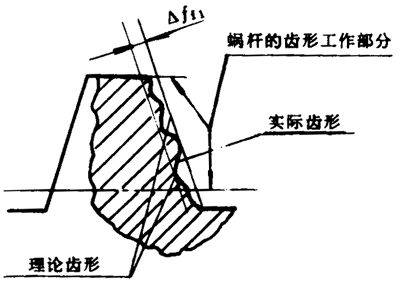

蝸桿齒形誤差2）
在蝸桿輪齒給定截面上的齒
形工作部分內，包容實際齒形的
最近兩條理論齒形間的法向距離
蝸桿齒形公差 |
△ff1
ff1 |
|
|
5 |

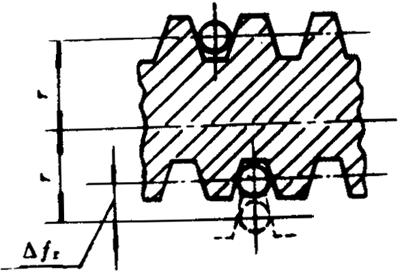

蝸桿齒槽徑向跳動
在蝸桿一轉范圍內，測頭在
齒槽內，與齒高中部的齒面雙面
接觸，測頭相對于蝸桿軸線的最
大變動量
蝸桿齒槽徑向跳動公差 |
△fr
fr |
|
|
6 |

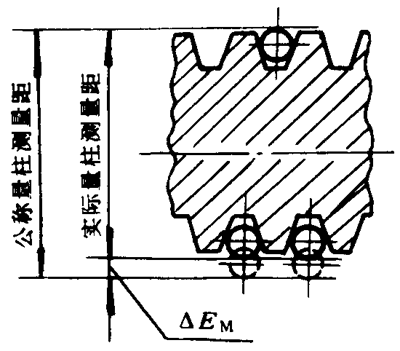

蝸桿量柱測量距偏差
蝸桿最標柱測量距的實際值與
公稱值之差
蝸桿量柱測量距極限偏差
上偏差
下偏差
蝸桿量標柱測量距公差 |
△EM
EMs
EMi
TM |
|
|
7 |

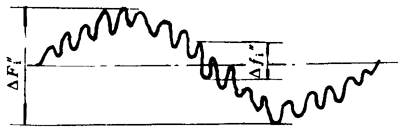

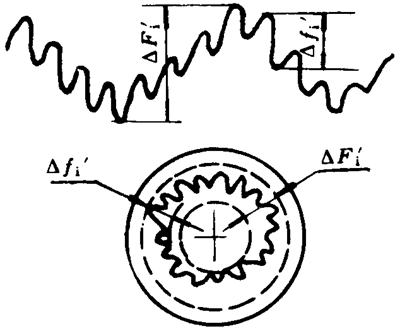

蝸輪切向綜合誤差
被測蝸輪與理想精確的測量
蝸桿單面嚙合時，在被測蝸輪一
轉內，實際轉角與理論轉角之差
的總幅度值。以分度圓弧長計
蝸輪切向綜合公差 |
△Fi′
Fi′ |
|
|
8 |
蝸輪一齒切向綜合誤差
被測蝸輪與理想精確的測量
蝸桿單面嚙合時，在被測蝸輪一
齒距角內，實際轉角與理論轉角
之差的最大幅度值。以分度圓弧
長計
蝸輪一齒切向綜合公差 |
△fi′
fi′ |
|
9 |
蝸輪徑向綜合誤差
被測蝸輪與理想精確的測量
蝸桿雙面嚙合時，在被測蝸輪一
轉內，雙嚙中心距的最大變動量
蝸輪徑向綜合公差 |
△Fi″
Fi″ |
|
|
10 |
蝸輪一齒徑向綜合誤差
被測蝸輪與理想精確的測量
蝸桿雙面嚙合時，在被測蝸輪一
齒距角內，雙嚙中心距的最大變
動量
蝸輪一齒徑向綜合公差 |
△fi″
fi″ |
|
11 |

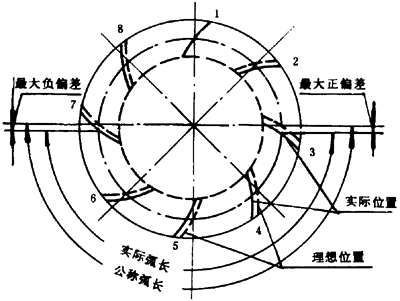

蝸輪齒距累積誤差
在蝸輪分度圓上3），任意兩
個同側齒面實際弧長與公稱弧
長之差的最大絕對值
蝸輪齒距累積公差 |
△FP
FP |
|
|
12 |
蝸輪k個齒距累積誤差
在蝸輪分度圓上4），k個同
側齒面間實際弧長與公稱弧長之
差的最大絕對值
k為2到小于Z2/2的整數
蝸輪k個齒距累積公差 |
△FKP
FPK |
|
|
13 |

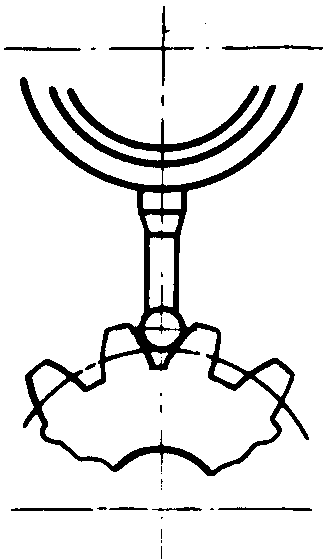

蝸輪齒圈徑向跳動
在蝸輪一轉范圍內，測頭在
齒槽內，與齒高中部的齒面雙面
接觸，測頭相對于蝸輪軸線的最
大變動量
蝸輪齒圈徑向跳動公差 |
△Fr
Fr |
|
|
14 |

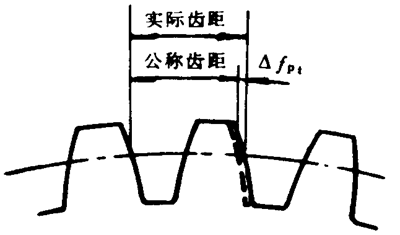

蝸輪齒距偏差
在蝸輪分度圓上，實際齒距
與公稱齒距之差
蝸輪齒距極限偏差
上偏差
下偏差 |
△fpt
+fpt
-fpt |
|
|
15 |

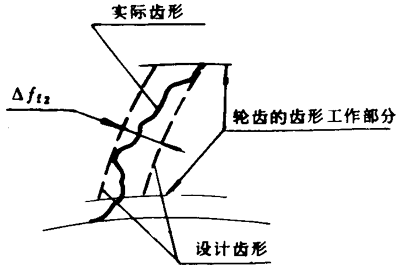

蝸輪齒形誤差
在蝸輪輪齒給定截面上的齒
形工作部分內，包容實際齒形的
最近兩條設計齒形間的法向距離
蝸輪齒形公差 |
△ff2
ff2 |
|
|
16 |
蝸輪雙嚙中心距偏差5）
被測蝸輪與理想精確的測量
蝸桿雙面嚙合時，雙嚙中心距的
實際值與公稱值之差
蝸輪雙嚙中心距極限偏差
上偏差
下偏差 |
△Ea″
Eas″
Eai″ |
|
|
17 |
側隙
安裝好的蝸桿副，工作齒面
接觸時，非工作齒面間的最小距
離
最小側隙 |
jt
jnmin |
|
|
18 |

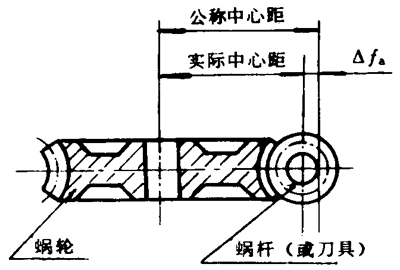

中心距偏差
安裝好（或加工中）的蝸桿
副的實際中心距與公稱中心距之
差
中心距極限偏差
傳動 上偏差
下偏差
加工 上偏差
下偏差 |
△fa
+fa
-fa
+fa0
-fa0 |
|
|
19 |

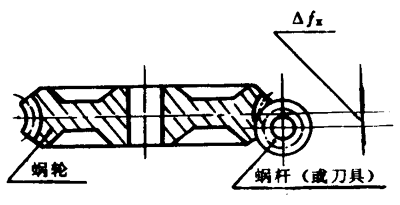

中心平面偏移
安裝好（或加工中）的蝸桿
副中，蝸輪中心平面與通過蝸桿
（或刀具）軸線、且垂直于蝸輪
軸線的平面之間的距離
中心平面極限偏差
傳動 上偏差
下偏差
加工 上偏差
下偏差 |
△fx
+fx
-fx
+fx0
-fx0 |
|
|
20 |

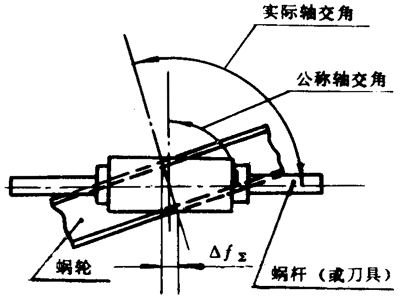

軸交角偏差6）
安裝好（或加工中）的蝸桿
副的實際軸交角與公稱軸交角之
差
軸交角極限偏差
傳動 上偏差
下偏差
加工 上偏差
下偏差 |
△fΣ
+fΣ
-fΣ
+fΣ0
-fΣ0
|
|
|
21 |

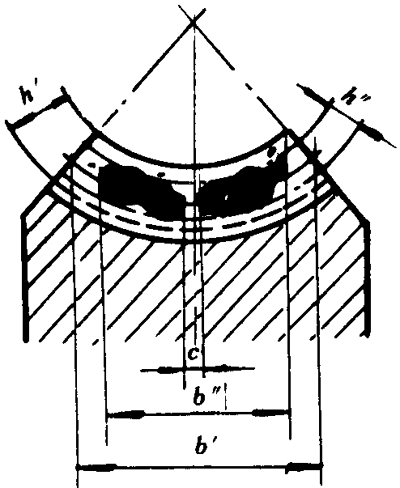

接觸斑點
安裝好的蝸桿副，在輕微制
動下，經運轉后在蝸輪齒面上分
布的接觸痕跡
接觸痕跡按百分?jǐn)?shù)計算
沿齒寬方向：接觸痕跡的長
度b″(扣除超過模數值的斷開部
分c)與工作齒寬b′之比的百分
數
|
|
|
|
22 |
傳動切向綜合誤差
安裝好的蝸桿副嚙合轉動時，
在傳動的速周期內，蝸輪的實際
轉角與理論轉角之差的總幅度值。
以蝸輪分度圓弧長計
傳動切向綜合公差 |
△Fit′
Fit′ |
|
|
23 |
傳動一齒切向綜合誤差
安裝好的蝸桿副嚙合轉動時，
在蝸輪一轉范圍內多次出現的周
期限性轉角誤差的最大幅度值。即
傳動切向綜合誤差記錄曲線上小
波紋的最大幅度值。以蝸輪分度
圓弧長計
傳動一齒切向綜合公差 |
△fit′
fit′ |
|
