A4級間公比
為使各精度等級間的公差或極限偏差具有較好的走向，本標準采用復合公比，其數值列于表A3和表A4。
表A3蝸桿及蝸桿傳動各項的級間公比
|
精度等級 |
項目 |
|
公比 |
fh、fh1、fr、TM |
fPX、fPXK、ff1 |
fΣ |
|
3～6 |
1.6 |
1.6 |
3～9 |
1.25 |
|
6～7 |
1.4 |
1.4 |
9～12 |
1.4 |
|
7～12 |
1.25 |
表A4蝸輪各項的級間公比
|
精度等級 |
項目 |
|
公比 |
Fi′、fi′、Fi″、fi″、FP、FPK、Fr、fpt、ff2、Ta |
|
3～5 |
1.6 |
|
5～10 |
1.4 |
|
10～12 |
1.25 |
附加說明：
本標準由機械電子工業部提出。
本標準由機械電子工業部電子標準化研究所歸口。
本標準由七二0七等單位負責起草。
本標準主要起草人成熙治、曹彬、許學寶、高延新、秦菊梅、武聲霄、洪芝云、季永順、李世鶴。

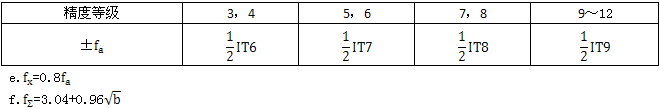

，Esi和TS可分別按下式導出：
