6圖例

蝸桿、蝸輪圖樣的繪制應符合GB4459.2的規定。圖樣中的參數表一般放置于圖面的右上方，參數表中列出的數據項目可根據需要增減，檢驗項目則按使用要求和用戶意見根據GB10089和有關標準的規定確定。圖樣的技術要求一般放置于圖面的右下方。

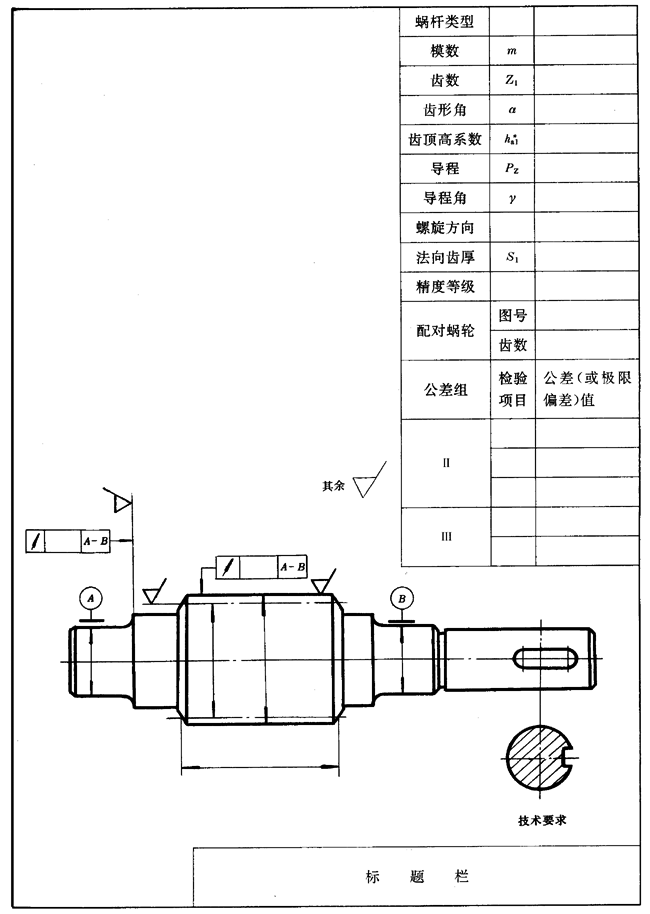

蝸桿圖樣上應注明的尺寸 數據標注示例見圖1。

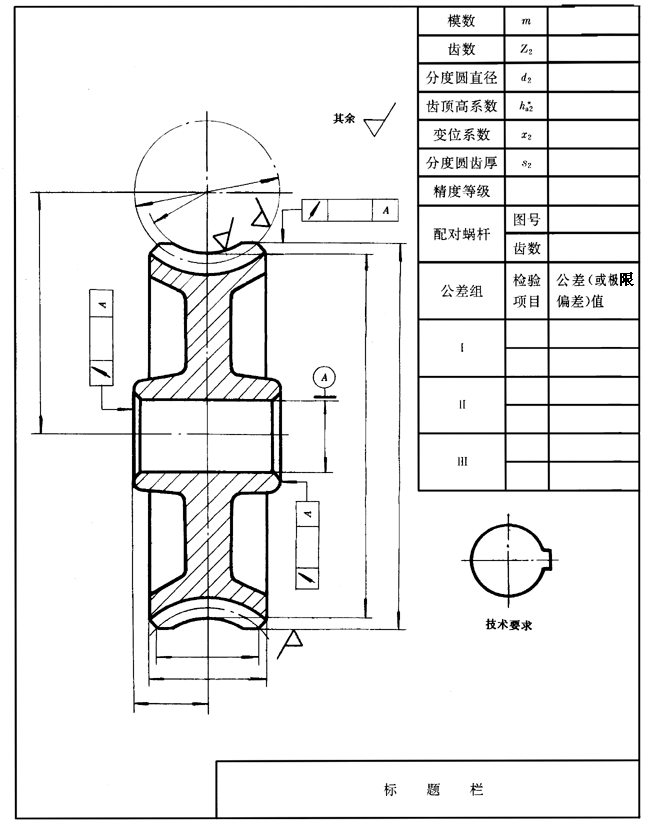

蝸桿圖樣上應注明的尺寸數據標注示例見圖2。
