8.5尺寸系數ZX，YX
尺寸系數ZX和YX是考慮因尺寸增大使材料強度降低的尺寸效應因素，分別用于接觸強度和彎曲強度計算。確定尺寸系數最理想的方法是通過實驗或經驗總結。當用與設計齒輪完全相同尺寸、材料和工藝的齒輪進行實驗得到齒面承載能力或壽命系數時，應取ZX或YX值為1.0。靜強度（NL≤N0）的ZX=YX=1.0。
當無合適的實驗或經驗數據可用時，持久強度（NL≥NC）的尺寸系數ZX，YX可分別由下列表28或表29中公式計算確定，也可由圖33或圖34查取。有限壽命（NO＜NL＜NC）的尺寸系數由持久強度和靜強時的尺寸系數值照式（233）的辦法插值確定。
8.5.1 接觸強度尺寸系數ZX

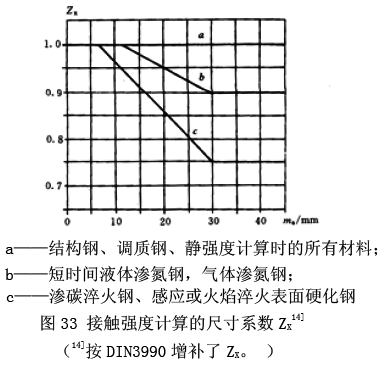

持久強度的ZX可按表28中公式計算或圖33查取。
表28 接觸強度計算的尺寸系數ZX
|
材料 |
ZX |
備注 |
|
調質鋼、結構鋼 |
ZX =1.0 |
|
|
短時間液體滲氮；氣體滲氮鋼 |
ZX =1.067-0.05 6mn |
mn＜12時，取mn =12
mn＞30時，取mn =30 |
|
滲碳淬火鋼、感應或火焰淬火表面硬化鋼 |
ZX =1.076-0.010 9mn |
mn＜7時，取mn =7
mn＞30時，取mn =30 |
|
注：mn是單位為mm的齒輪法向模數值。 |
8.5.2 彎曲強度尺寸系數YX
持久強度的YX可按表29中公式計算得出，或由圖34查取。
表29 彎曲強度計算的尺寸系數YX
|
材料 |
YX |
備注 |
|
結構鋼、調質鋼、球墨鑄鐵（珠光體、貝氏體）、
珠光體可鍛鑄鐵 |
1.03～0.006mn |
當mn＜5時，取mn =5
當mn＞30時，取mn =30 |
|
滲碳淬火鋼和全齒廓感應或火焰淬火鋼、滲氮鋼
或氮碳共滲鋼 |
1.05～0.01mn |
當mn＜5時，取mn =5
當mn＞25時，取mn =25 |
|
灰鑄鐵、球墨鑄鐵（鐵素體） |
1.075～0.015mn |
當mn＜5時，取mn =5
當mn＞25時，取mn =25 |
|
注：mn為齒輪法向模數值。 |
