6 公差與檢驗
6.1 本標準規定以齒輪的工作軸線為檢驗基準。凡與此有關的檢驗項目應考慮由于基準不一致而帶來的影響。
6.2 本標準規定的公差或極限偏差Fi′、Fi″、FP、FPK、Fr、FW、fi′、fi″、fPt、ff、fpb及Fβ的數值分別列于表2。
6.3 根據齒輪用途、精度要求、生產規模及測試條件等，可從下列三個公差組中各選一檢驗組項目進行檢驗。
Ⅰ組：△Fi″、△FW；
△Fi′；
△Fp、△FPk；
△Fr、△FW。
Ⅱ組：△fi″；
△fi′；
△ff、△fpb。
Ⅲ組：△Fβ。
6.4公差檢驗組可由設計者選定，或由有關協議確定。
6.5本標準規定的傳動公差、公差計算式及公比分別見附錄B（參考件）、附錄C（參考件）。
7側隙
7.1本標準對齒輪傳動側隙只規定其最小圓周側隙jtmin。

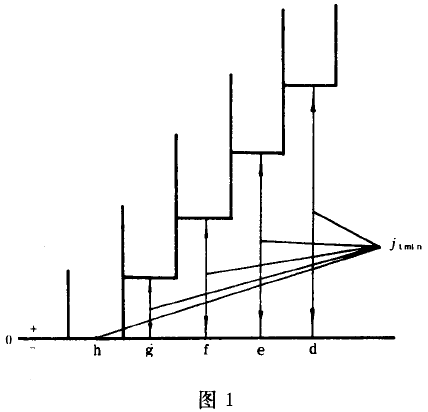

7.2圓周側隙種類分為5種，按jtmin值從小到大的順序，用字母h、g、f、e、d表示，h值為零，如圖1所示。具體數值見表B6。
7.3評定齒輪傳動側隙的指標是：
△Ea″、△EM、△EWm及△EMs。
本標準規定的△Ea″、△EM、△EWm的極限偏差數值分別列于表3～表12。其精度等級與I組檢驗項目的精度等級一致。
本標準未給出△ES的極限偏差數值，必要時，可按本標準附錄C中所列的公式進行計算。
7.4有特殊要求時，允許自行規定側隙要求。
