該標準適用于單級、兩級和三級NGW型及其派生系列標準（JB3722-84，JB3723-84，JB3724-84，JB1799-76）產品及其單臺產品的質量分等級及讕定。

標準規定的行星齒輪減速器分為合格品、一等品和優等品三個等級。符合JB1799-76和JB/Z291-87中2.1條規定的為合格品；符合JB3722～3724-84和JB/Z291-87中2.2條規定的為一等品；符合JB/Z291-87中2.3條規定的為優等品。

合格品、一等品、優等品的整機結構運行性能、壽命、噪聲、密封和溫升，應符合表5-54～表5-55規定要求，應得50分。

表5-54產品質量分等要求^1）

序號	項目			分等要求			應得分
				合格品	一等品	優等品
1	結構			國內先進水平	70年代末80年代初	當代先進水平	40
2	許用輸出扭矩或許用 輸入功率不低于			JB1799-76標 準規定	JB37223724-84
3	效率≥(%)	減速器行星傳動級數	單	96	97	98
			兩	95	96	97
			三	94	95	96
4	短時間的超載能力（%）			100	100	150
5	壽命（長期穩定負 荷運行）不低于h			36000	36000	4000
6	噪聲≤dB(A)	減速器 規格	≤80 （1～12）	85	85	80
			＞80	85	85	83
7	密封			不漏油	不滲油	不滲油
8	潤滑油或殼體最高溫度℃			80
9	潤滑油或殼體最大溫升℃			45

1）減速器規格系指內齒輪分度圓直徑，基（）內為減速器機座號。

表5-55清潔度要求^1）

200目/in2濾網過濾的機內異物最大允許值										應得分
規格	級數	合格品	一等品	優等品	規格	級數	合格品	一等品	優等品
（1～2）	單	500	450	400	45～50（9～10）	單	1220	1098	976	10
	兩	-	-	-		兩	1907	1716	1525
（3～4）	單	625	562	500		三	2384	2145	1907
	兩	976	878	781	56～63（11～12）	單	1525	1373	1220
289.8～31.5(5～6)	單	781	703	625		兩	2384	2145	1907
	兩	1220	1098	976		三	2980	2682	2384
35.5～40(7～8)	單	976	878	781	＞80	單	1907	1716	1525
	兩	1525	1373	1220		兩	2890	2682	2384
	三	1907	1716	1525		三	3725	3352	2980

1)規格系指內齒輪分度圓直徑，基（）內為減速器機座號。

1、一般要求

①機體、機蓋、機殼裝配錯位尺寸和軸伸配合表面銹蝕及磕碰劃傷應符合表5-56規定。

序號	項目			合格品 一等品 優等品		應得分?jǐn)?shù)1）
1	機體、機蓋、機殼等銜接處外 表面徑向錯位不大于mm	直徑	＜500	2		10分
			＜1000	3
			＞1000	5
2	軸伸配合用表面銹蝕及磕碰劃傷			無明顯痕跡	無

1）應得分?jǐn)?shù)是指加權評分分?jǐn)?shù)。

②安全、衛生。應得分?jǐn)?shù)10分。

a.高速軸轉動部分應有防護罩；

b.潤滑泵站應有報警指標裝置。

③成套性。應得分?jǐn)?shù)10分。軸承、潤滑油等配套件均應達到合格品、一等品、優等品產品不平的要求。

④外觀、涂裝質量。應得分?jǐn)?shù)10分。產品應造型美觀、涂裝質量應符合JB/ZQ4000、10-86《涂裝通用技術條件》的有關規定。

⑤包裝、運輸、保管。應得分?jǐn)?shù)10分。

a.產品檢驗合格后應按JB/ZQ4286-86《包裝通用技術條件》進行產品包裝。

b.產品出廠后防銹期限按GB4879-85《防銹包裝技術條件》的有關規定。

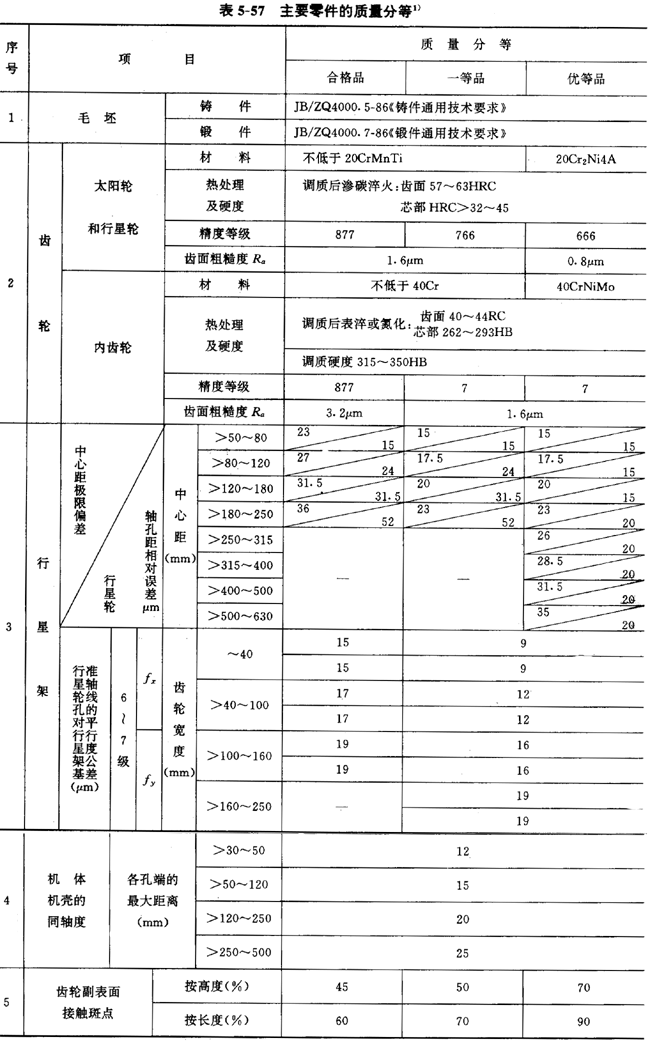

⑥主要零件材料及加工、質量應符合表5-57～5-58規定，應得分?jǐn)?shù)50分。

⑦裝配質量應符合表5-59規定，應得分?jǐn)?shù)45分。
