該標準適用于軋鋼設備的圓錐齒輪減速器。一般用途的圓錐齒輪減速器也應參照使用。
1.箱體有關公差值
a.軸承端面距離f的公差見表8-55。
表8-55軸承端面距離f的公差 （mm）
|
軸承端面距離f |
＞30～120 |
＞120～400 |
＞400～1000 |
＞1000～2000 |
＞2000～4000 |
|
公差 |
±0.15 |
±0.20 |
±0.30 |
±0.50 |
±0.80 |
b.形位公差 箱體軸線的平行度、軸線的垂直度、接合面和支承面的平行度和平面度、和端面跳動的公差見8-56。軸承孔的圓柱度公差見表8-57。
表8-56箱體形位公差 （mm）
|
軸承中心距LG |
～50 |
＞50～125 |
＞125～280 |
＞280～560 |
＞560～1000 |
＞1000～1600 |
＞1600～2500 |
＞2500～4000 |
|
公差（μm） |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
表8-57軸承孔的圓柱度公差 （mm）
|
軸承孔直徑 |
＞80
～120 |
＞120
～180 |
＞180
～250 |
＞250
～315 |
＞315
～400 |
＞400
～500 |
＞500
～630 |
＞630
～800 |
＞800
～1000 |
|
公差（μm） |
8 |
9 |
15 |
16 |
18 |
20 |
22 |
25 |
28 |

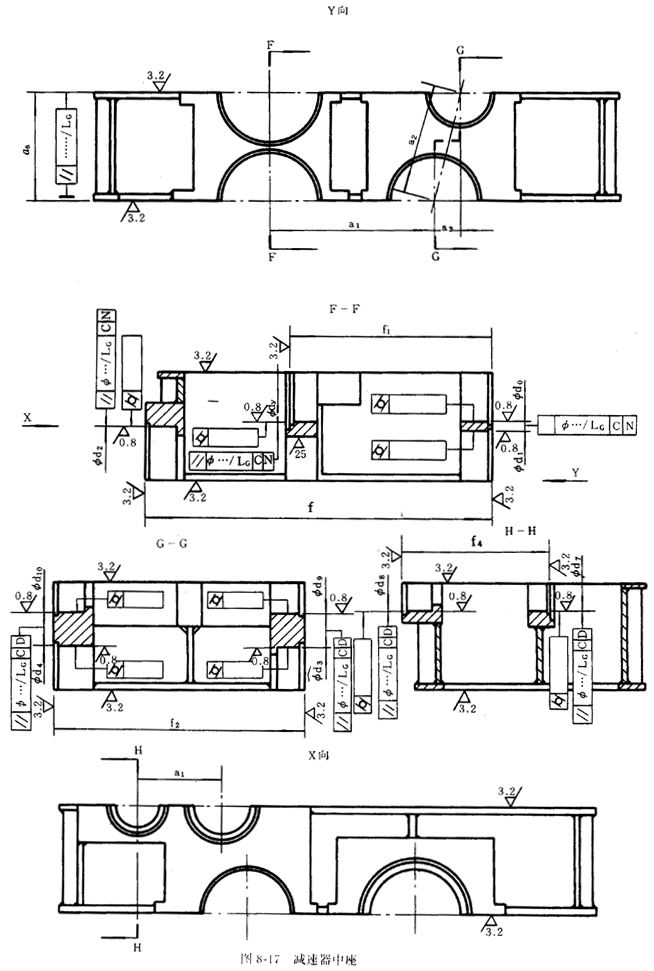

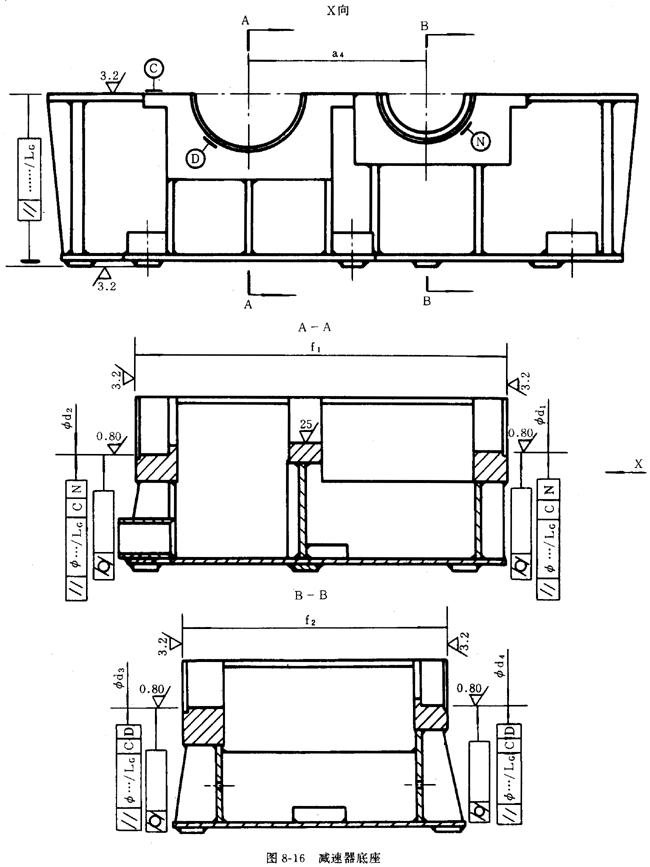

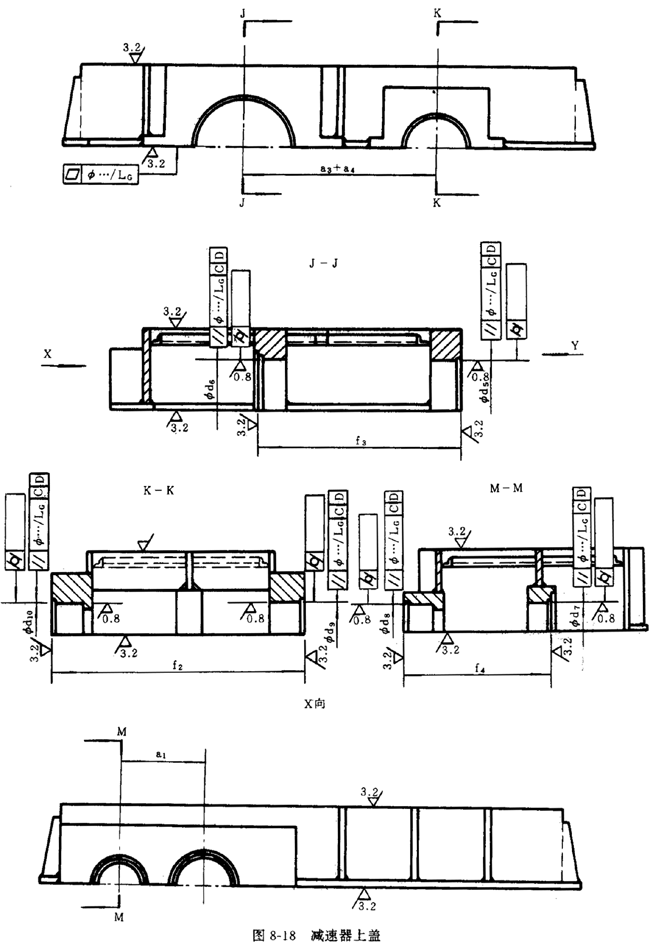

1）減速器中座（圖8-17）和上蓋（圖8-18）中基準同減速器底座（圖8-16）；在減速器底座、中座和上蓋中所用的尺寸代號，是按整機排列的。

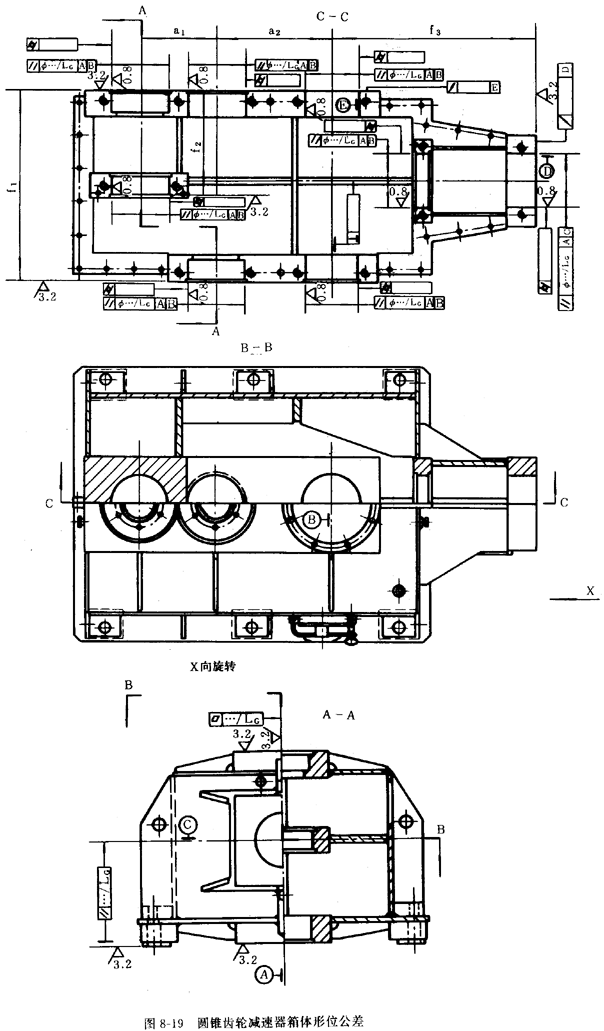

2.圓錐齒輪減速器箱體形位公差的標注（見圖8-19）
