圓柱蝸桿減速器裝配型式和外形尺寸（JB/ZQ4390-86）

詳細介紹：

發布時間：2007-6-25 15:47:21

分享到：

該標準為一級傳動的阿基米德圓柱蝸桿減速器。適用于蝸桿嚙合處滑動速度不大于7.5m/s,蝸桿轉速不超過1500r/min,工作環境溫度為-40～+40℃，并可正、反方向運轉的場合。

1裝配型式和外形尺寸

表8-105WD80～WD120型式尺寸

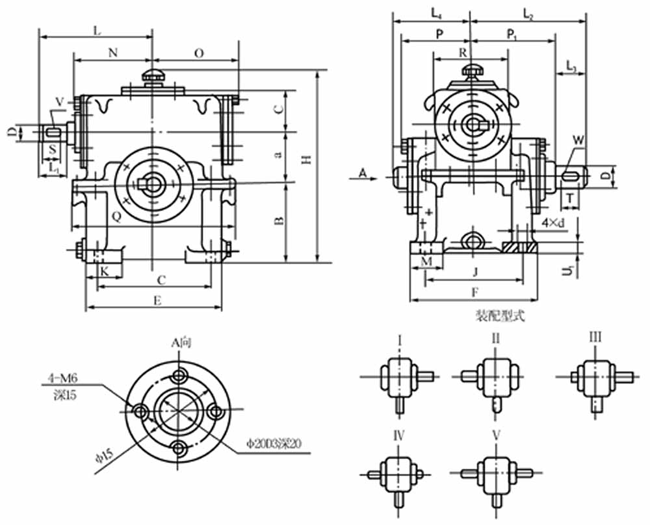

圓柱蝸桿減速器裝配型式和外形尺寸

WD80～WD120減速器安裝尺寸見下表

型號	a		B		C		D		D₁		E		F		G		H		J	K			L	L₁	L₂		L₃	L₄
WD80	80		90		105		20		35		190		200		150		305		160	60			190	50	158		58	90
WD100	100		110		135		25		40		240		210		180		375		170	70			225	60	182		82	100
WD120	120		120		150		30		45		270		220		200		420		180	80			275	80	197		82	110
型號		M		O		P		P₁		S		T		U		V(b×h)		W(b×h)			d	轉動慣量kg.m²				質量kg
WD80		60		120		83.5		100		40		50		20		6×6		10×8			18	0.265×10^～3				36.5～38.5
WD100		70		145		90		100		40		60		20		8×7		12×8			18	0.84×10^～3				53～65
WD120		80		165		102		115		50		60		20		8×7		14×9			18	1.79×10^～3				75.4～81.7

表8-106WD150～WD360型式尺寸

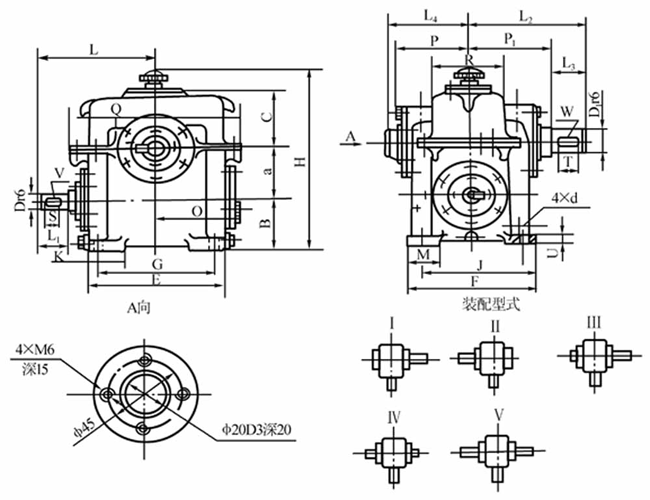

圓柱蝸桿減速器裝配型式和外形尺寸

型號	a		B		C		D		D₁		E	F	G		H		J	K		L		L₁	L₂		L₃	L₄
WD150	150		150		165		35		65		370	340	310		513		280	100		303		58	315		105	190
WD180	180		180		190		40		70		430	360	360		593		300	120		362		82	345		105	215
WD210	210		210		215		45		80		490	400	400		683		320	140		412		82	385		130	225
WD250	250		250		265		50		90		570	430	440		813		360	160		442		82	395		130	240
WD300	300		300		320		70		120		670	500	520		968		420	200		535		105	465		165	270
WD360	360		360		370		80		150		840	610	650		1138		440	240		640		130	575		200	340
型號	M	O		P		P₁		Q		R	S	T	U	V(b×h)		W(b×h)			d		轉動慣量kg.m²			質量/kg
WD150	90	230		180		210		455		200	50	100	30	10×8		18×11			22		3.11×10^～3			146～163
WD180	90	270		205		240		515		230	60	100	30	12×8		20×12			22		7.63×10^～3			295～327.5
WD210	100	300		215		255		585		250	70	140	30	14×9		22×14			22		23.50×10^～3			298～344
WD250	120	340		225		265		665		270	80	125	40	14×9		25×14			26		79×10^～3			480～513
WD300	150	405		255		300		765		310	90	140	50	20×12		32×18			32		143×10^～3			771～904
WD360	180	490		325		375		905		360	110	180	50	22×14		36×20			39		223.13×10^～3			1195～1395

表8-107WS（蝸桿在上）圓柱蝸桿減速器，WS80～WS120型式尺寸

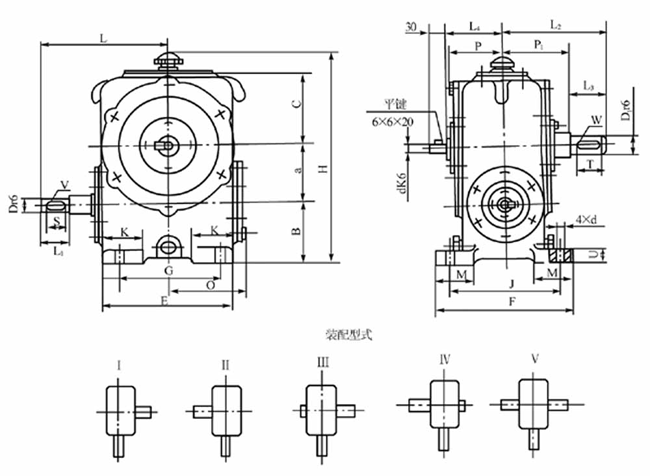

圓柱蝸桿減速器裝配型式和外形尺寸

型號	a	B	C	D	D₁	E	F	G	H	J	K	L	L₁	L₂	L₃	L₄
WS80	80	120	65	20	35	190	200	150	295	160	60	190	50	158	58	90
WS100	100	140	70	25	40	240	210	180	340	170	70	225	60	182	82	100
WS120	120	160	75	30	45	270	220	200	385	180	80	275	80	197	82	110

型號	M	O	P	P₁	S	T	U	V(b×h)	W（b×h）	d	轉動慣量（kg·m²）	質量
WS80	60	120	83.5	100	40	50	20	6×6	10×8	18	0.265×10^-3	36.7～39
WS100	70	145	90	100	40	60	20	8×7	12×8	18	0.84×10^-3	53～65
WS120	80	165	102	115	50	60	20	8×7	14×9	18	1.79×10^-3	73.4～79

表8-108WS150～WS360型式尺寸

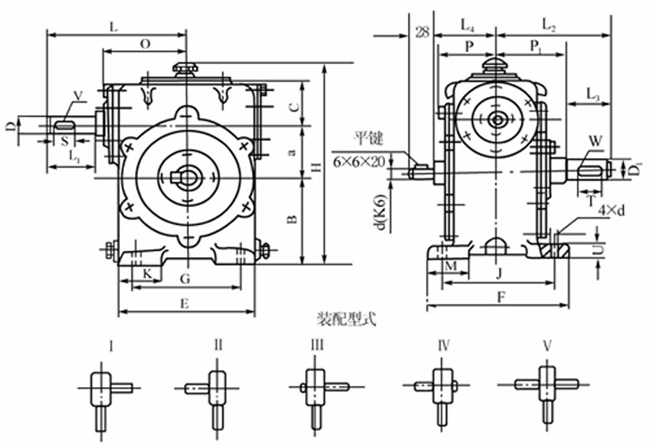

圓柱蝸桿減速器裝配型式和外形尺寸

WS減速器150～360安裝尺及裝配型式

型號	a	B	C	D	D₁	E	F	G	H	J	K	L	L₁	L₂	L₃	L₄	M	N
WS150	150	210	105	35	65	370	340	310	513	280	100	303	58	315	105	190	90	245
WS180	180	250	125	40	70	430	360	360	603	300	120	362	82	345	105	215	90	250
WS210	210	280	135	45	80	490	400	400	673	320	140	412	82	385	130	225	100	282
WS250	250	330	145	50	90	570	430	440	773	360	160	442	82	395	130	240	120	325
WS300	300	390	165	70	120	670	500	520	903	420	200	535	105	465	165	270	150	385
WS360	360	460	200	80	150	840	610	650	1068	440	240	640	130	575	200	340	180	470

型號	O	P	P₁	Q	R	S	T	U	V	W	d	轉動慣量（kg·m²）	質量(Kg )
WS150	230	180	210	455	200	50	100	30	10×8	18×11	22	3.11×10^-3	146～163
WS180	270	205	240	515	230	60	100	30	12×8	20×12	22	7.63×10^-3	263～295.5
WS210	300	215	255	585	250	70	110	30	14×9	22×14	22	23.50×10^-3	318～364
WS250	340	225	265	665	270	80	125	40	14×9	25×14	26	79.00×10^-3	484～547
WS300	403	255	300	765	310	90	140	50	20×12	32×18	32	143.00×10^-3	761～894
WS360	490	325	375	965	360	110	180	50	22×14	36×20	39	223.13×10^-3	1290～1450
