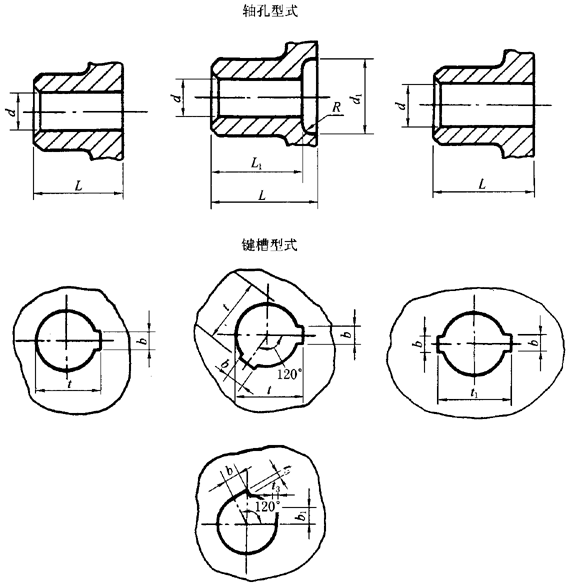

表8-16圓柱形軸孔和鍵槽型式及尺寸（GB3852-83）(mm)

直徑d		長度			沉孔尺寸		A型、B型、B1型鍵槽						D型鍵槽
公稱 尺寸	極限偏差 H7	L		L1	d1	R	b		t		t1		t3		b1
		長系列	短系列				公稱 尺寸	極限偏差 （P9）	公稱 尺寸	極限 偏差	公稱 尺寸	極限 偏差	公稱 尺寸	極限 偏差
6	+0.012 0	16	-	-	-	-	2	-0.006 -0.031	7	+0.1 0	8	+0.2 0	-		-
7									8		9
8	+0.015 0	20	-	-	-	-			9		10
9							3		10.4		11.8
10		25	22	-					11.4		12.8
11	+0.018 0						4	+0.012 -0.042	12.8		14.6
12		32	27	-					13.8		15.6
14							5		16.3		18.6
16		42	30	42	38	1.5			18.3		20.6
18							6		20.8		23.6
19	+0.021 0								21.8		24.6
20		52	38	52					22.8		25.6
22									24.8		27.6
24							8	-0.015 -0.051	27.3		30.6
25	+0.021 0	62	44	62	48	1.5	8	-0.015 -0.051	28.3		31.6	+0.4 0	-	-	-
28									31.3		34.6
30		82	60	82	55				33.3		63.6
32	+0.025 0					2	10		35.3		38.6
35									38.3		41.6
38					65		12		41.3		44.6
40		112	84	112				-0.018 -0.061	43.3		46.6
42							14		45.3		48.6
45					80				48.8		52.6
48									51.8		55.6
50					95		16		53.8		57.6
55	+0.030 0					2.5			59.3		63.6
56	+0.030 0								60.3		64.6
60		142	107	142	105		18		64.4		68.8		7	0 -0.2	19.3
63									67.4		71.8				19.8
65									69.4		73.8				20.1
70					120		20	-0.022 -0.074	74.9		79.8				21.0
71									75.9		80.8		8		22.4
75									79.9		84.8				23.2
80		172	132	172	140		22		85.4		90.8				24.0
85	+0.035 0					3			90.4		95.8				24.8
90					160		25		95.4		100.8				25.6
95									100.4		105.8		9		27.8
100		212	167	212	180		28		106.4		112.8				28.6
110									116.4		122.8				30.1
120	+0.040 0				210		32	-0.026 -0.088	127.4		134.8		10		33.2
125						4			132.4		139.8				33.9
130		252	202	252	235				137.4		144.8				34.6
140							36		148.4		156.8	+0.6 0	11		37.7
150					264				158.4		166.8				39.1
160		302	242	302			40		169.4		178.8		12	0 -0.3	42.1
170									179.4		188.8				43.5
180							45		190.4		200.8				44.9
190	+0.046 0	252	282	352	330	5			200.4		210.8		14		49.6
200									210.4		220.8				51.0
220							50		231.4		242.8		16		57.0
240		410	330	410	-	-	56	-0.032 -0.106	252.4		264.8				59.9
250									262.4		274.8		18		64.6
260	+0.052 0								272.4		284.8				66.0
280		470	380	470			63		292.4		304.8		20		72.1
300							70		314.4		328.8				74.8
320	+0.057 0								334.4		348.8		22		81.0
340		550	450	550					355.4		370.8				83.6
360	+0.057 0	550	450	550	-	-	80	-0.032 -0.106	375.4	+0.3 0	390.8	+0.6 0	29	0 -0.3	93.2
380									395.4		410.8				95.9
400		650	540	650			90	-0.037 -0.124	417.4		434.8				98.6
420	+0.063 0								437.4		454.8		30		108.2
440									457.4		44.8				110.9
450							100		469.5		489.0				112.3
460									479.5		499.0		34		120.1
480									499.5		519.0				23.1
500									519.5		539.0				125.9
530	+0.070 0	800	680	800			110		552.2		574.4		38		136.7
560									582.5		604.4				140.8
600							120		624.5		646.7		42		153.1
630									654.8		677.0				157.1

注：軸孔長度優先采用長系列。鍵槽寬度b的極限偏差，也可采用GB1095-79《平鍵、鍵和鍵槽的剖面尺寸》中規定的D10或Js9。直徑d₁的沉孔。也可制成小端直徑為d₁的圓錐形沉孔。鍵槽的位置公差，按照GB1095-79附錄的規定。120°布置平鍵雙鍵槽的傾斜度，180°布置平鍵雙鍵公共對稱中心線的傾斜度，按GB1184-80《形狀和位置公差  未注公差的規定》傾斜度公差7.8級，未注按9級選取。采用花鍵時，型式和尺寸應符合花鍵標準的有關規定。
