                    齒輪的畫法齒輪圖樣格式示例（GB4459.2-84）
















                    詳細介紹：

            發布時間：2007-6-25 8:53:46

                    分享到：










            3.齒輪圖樣格式示例

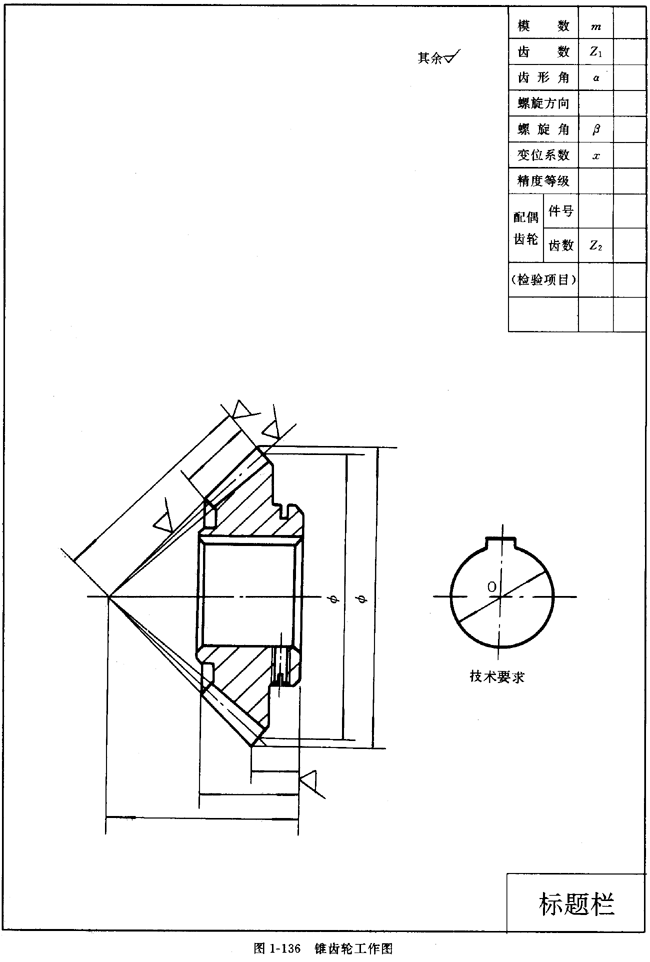

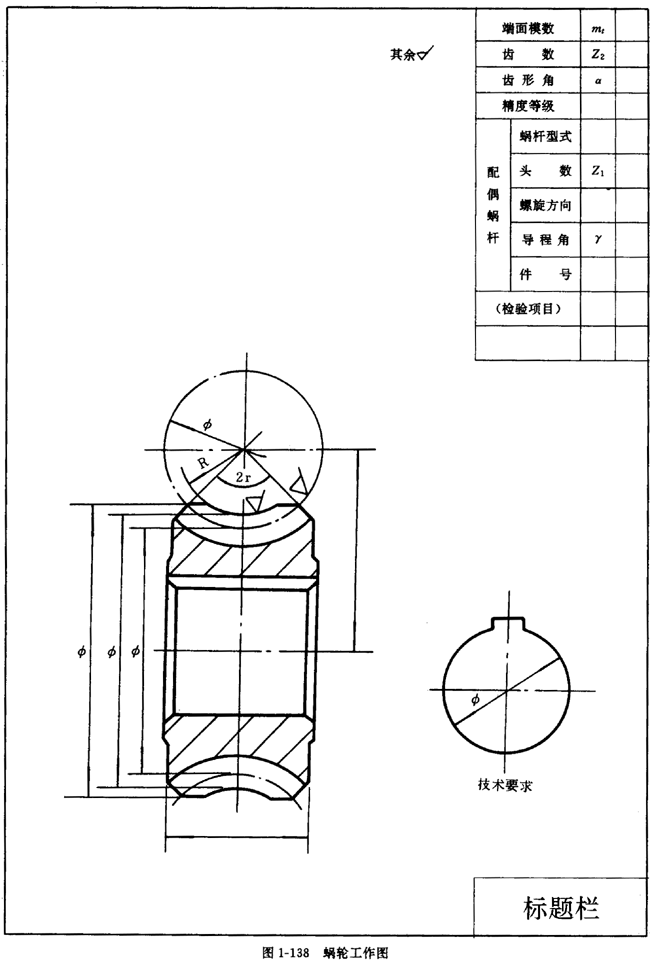

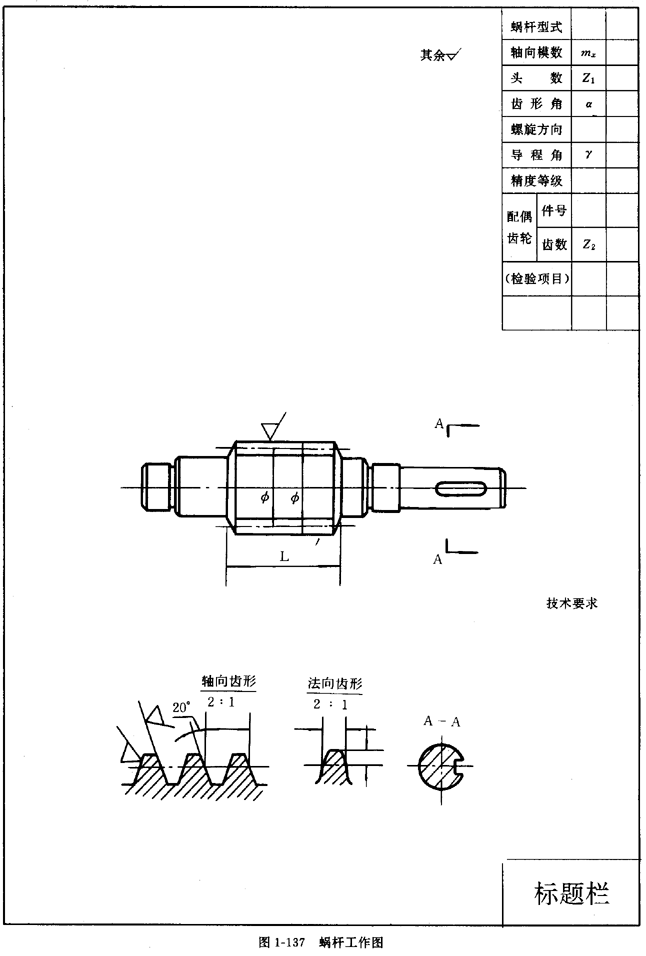

            僅列舉出圓柱齒輪（圖1-135）、圓錐齒輪（圖1-136）、蝸桿（圖1-137）和蝸輪（圖1-138）的圖樣格式。


            齒輪的畫法齒輪圖樣格式示例


            齒輪的畫法齒輪圖樣格式示例


            齒輪的畫法齒輪圖樣格式示例


            齒輪的畫法齒輪圖樣格式示例










            圖中的參數表一般放在圖樣的右上角。


            參數表中列出的參數項目可根據需要增減。


            檢驗項目按功能要求而定。


            圖樣中的技術要求一般放在該圖樣的右下角。


            4、齒厚的幾種檢驗方法在表格中的標注示例

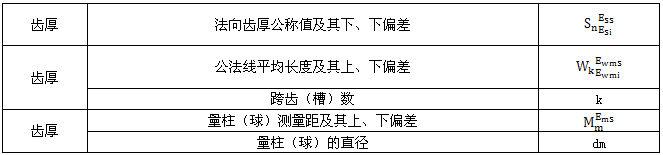

            對開齒厚的幾種檢驗方法在表格中的標注示例（見表1-142）。


            表1-142齒厚的向種檢驗方法在表格中的標注示例
