6.其他
①齒輪的基準軸線，對帶孔的齒輪是指孔的軸線；對于懸臂軸齒輪是指軸頸的軸線；對于雙支承的軸齒輪是指兩軸頸的公共基準軸線。
②當需要對齒輪的輪齒順序時行編號時，按標記面向上，正對齒輪基準軸線觀察，按順時針或逆時針方向排列。
③當需要區分齒面時，正對標記面，按齒頂在上、齒根在下的狀態觀察，齒體右邊一側稱為右齒面，齒體左邊一側稱為左齒面。
④在不要求互換性時，允許按下列公式進行配作和選配。
ΔEh1+ΔEh2+Δfa=ΔEc≤Ec
Ec=Eh1+ Eh2+ fa
式中：ΔEc——齒心距偏差；
Ec——齒心距極限偏差。
7圖樣標注
在齒輪工作圖上應標注齒輪的精度等級和側隙系數。
標注示例：

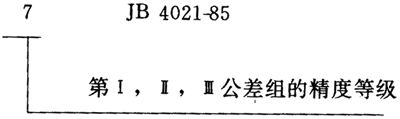

a)齒輪的三個公差組精度同為7級，采用標準齒形的滾刀時，可不標注側隙系數。

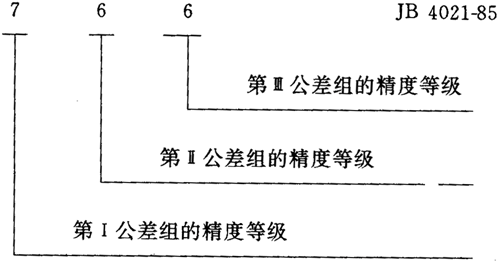

b)齒輪第Ⅰ公差組精度為7級，第Ⅱ、Ⅲ公差組精度均為6級，采用標準齒形的滾刀時，可不標注側隙系數。

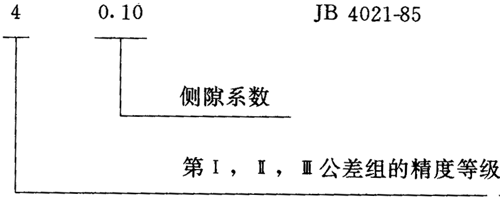

c)齒輪的三個公差組精度同為4級，側隙有特殊要求jn=0.10mn。
表2-9齒坯公差
|
齒輪精度等級1） |
4 |
5 |
6 |
7 |
8 |
|
孔 |
尺寸公差
形狀公差 |
IT42） |
IT5 |
IT6 |
IT7 |
|
軸 |
尺寸公差
形狀公差 |
IT4 |
IT5 |
IT6 |
|
頂圓直徑3） |
IT6 |
IT7 |
1）當三個公差組的精度等級不同時，按最高的精度等級確定公差值。
2）IT——標準公差。
3）當頂圓不作測量齒深和齒厚的基準時，尺寸公差按IT11給定。但不大于0.1mn。
表2-10齒坯基準面徑向和端面跳動公差1） (μm)
|
分度圓直徑 |
精度等級 |
|
大于 |
到 |
|
4 |
5和6 |
7和8 |
|
- |
125 |
|
7 |
11 |
18 |
|
125 |
400 |
|
9 |
14 |
22 |
|
400 |
800 |
|
12 |
20 |
32 |
|
800 |
1600 |
|
18 |
28 |
45 |
|
1600 |
2500 |
|
25 |
40 |
63 |
|
2500 |
4000 |
|
40 |
63 |
100 |
1）當以頂圓作基準面時，表2-10就指頂圓的徑向跳動。
表2-11齒距累積公差FP1）及K個齒距累積公差FPK2）值 （μm）
|
精度等級 |
L （mm） |
|
2～32 |
＞35
～50 |
＞50
～80 |
＞80
～160 |
＞160
～315 |
＞315
～630 |
＞630
～1000 |
＞1000
～1600 |
＞1600
～2500 |
＞2500
～3150 |
＞3150
～4000 |
＞4000
～5000 |
＞500
～7200 |
|
4 |
8 |
9 |
10 |
12 |
18 |
25 |
32 |
40 |
45 |
56 |
63 |
71 |
80 |
|
5 |
12 |
14 |
16 |
20 |
28 |
40 |
50 |
63 |
71 |
90 |
100 |
112 |
125 |
|
6 |
20 |
22 |
25 |
32 |
45 |
63 |
80 |
100 |
112 |
140 |
160 |
180 |
200 |
|
7 |
28 |
32 |
36 |
45 |
63 |
90 |
112 |
140 |
160 |
200 |
224 |
250 |
280 |
|
8 |
40 |
45 |
50 |
63 |
90 |
125 |
160 |
200 |
224 |
280 |
315 |
355 |
400 |
1)FP和FPK按分度圓弧長L查表。
查FP時，取
L=1/2πd=πmnZ/2cosβ
查FPK時，取
L=Kmn/2cosβ[K為2到小于Z/2的整數]
2）除特殊情況外，對于FPK，K值規定取為小于Z/6或Z/8的最小整數.
式中:d——分度圓直徑；
mn——法向模數；
Z——齒數；
β——分度圓螺旋角。
表2-12齒圈徑向跳動公差Fr值
|
精度
等級 |
法向模數
（mm） |
分度圓直徑 |
|
～125 |
＞125～400 |
＞400～800 |
＞800～1600 |
＞1600～2500 |
＞2500～4000 |
|
4 |
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
9
11
13
-
-
- |
10
13
14
16
20
- |
11
13
14
18
22
28 |
-
14
16
18
22
28 |
-
-
18
20
25
32 |
-
-
-
22
25
32 |
|
5 |
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
14
16
20
22
-
- |
16
18
22
25
32
- |
18
20
22
28
36
45 |
-
22
25
28
36
45 |
-
-
28
32
40
50 |
-
-
-
36
40
50 |
|
6 |
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
22
28
32
36
-
- |
25
32
36
40
50
- |
28
32
36
45
56
71 |
-
36
40
45
56
71 |
-
-
45
50
63
80 |
-
-
-
56
63
80 |
|
7 |
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
36
45
50
56
-
- |
40
50
56
63
80
- |
45
50
56
71
90
112 |
-
56
63
71
90
112 |
-
-
71
80
100
125 |
-
-
-
90
100
125 |
|
8 |
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
50
63
71
80
-
- |
56
71
80
90
112
- |
63
71
80
100
125
160 |
-
80
90
100
125
160 |
-
-
100
112
140
180 |
-
-
-
125
140
180 |
表2-13齒距極限偏差（±fpt）的fpt值
|
精度
等級 |
法向模數
（mm） |
分度圓直徑 |
|
～125 |
＞125～400 |
＞400～800 |
＞800～1600 |
＞1600～2500 |
＞2500～4000 |
|
4 |
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
4.0
5.0
5.5
-
-
- |
4.5
5.5
6.0
7.0
90
- |
5.0
5.5
7.0
8.0
10
13 |
-
6.0
7.0
8.0
10
13 |
-
-
8.0
9.0
11
14 |
-
-
-
10
11
14 |
|
5 |
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
6
8
9
10
-
- |
7
9
10
11
14
- |
8
9
10
11
13
16 |
-
10
11
13
16
20 |
-
-
13
14
18
22 |
-
-
-
16
18
22 |
|
6 |
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
10
13
14
16
-
- |
11
14
16
18
22
- |
13
14
18
20
25
32 |
-
16
18
20
25
32 |
-
-
20
22
28
36 |
-
-
-
25
28
36 |
|
7 |
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
14
18
20
22
-
- |
16
20
22
25
32
- |
18
20
25
28
36
- |
-
22
25
28
36
45 |
-
-
28
32
40
50 |
-
-
-
36
40
50 |
|
8 |
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
20
25
28
32
-
- |
22
28
32
36
45
- |
25
28
36
40
50
63 |
-
32
36
40
50
63 |
-
-
40
45
56
71 |
-
-
-
50
56
71 |
表2-14齒向公差Fβ
(一個軸向齒距內齒向公差fβ值)1） (μm)
|
精度等級 |
齒輪寬度（軸向齒距） |
|
～40 |
＞40～100 |
＞100～160 |
＞160～250 |
＞250～400 |
＞400～630 |
|
4
5 |
5.5
7 |
8.0
10 |
10
12 |
12
16 |
14
18 |
17
22 |
|
6 |
9 |
12 |
16 |
19 |
24 |
28 |
|
7 |
11 |
16 |
20 |
24 |
28 |
34 |
|
8 |
18 |
25 |
32 |
38 |
45 |
55 |
1)一個軸向齒距內齒向公差按軸向齒距查表。
表2-15公法線長度變動公差Fw值 (μm)
|
精度等級 |
齒輪寬度（軸向齒距） |
|
～125 |
＞125～400 |
＞400～800 |
＞800～1600 |
＞1600～2500 |
＞2500～4000 |
|
4 |
8.0 |
10 |
12 |
16 |
18 |
25 |
|
5 |
12 |
16 |
20 |
25 |
28 |
40 |
|
6 |
20 |
25 |
32 |
40 |
45 |
63 |
|
7 |
28 |
36 |
45 |
56 |
71 |
90 |
|
8 |
40 |
50 |
63 |
80 |
100 |
125 |
表2-16軸線平行度公差
|
x方向軸線平行度公差fx=Fβ |
Fβ見表2-14 |
|
y方向軸線平行度公差fy=1/2Fβ |
表2-17中心距極限偏差±fa值 (μm)
|
精度等級 |
中心距 |
|
～120 |
＞120
～180 |
＞180
～250 |
＞250
～315 |
＞315
～400 |
＞400
～500 |
＞500
～630 |
＞630
～800 |
＞800
～1000 |
＞1000
～1250 |
＞1250
～1600 |
＞1600
～2000 |
＞2000
～2500 |
＞2500
～3150 |
|
4 |
11 |
12.5 |
14.5 |
16 |
18 |
20 |
22 |
25 |
28 |
33 |
39 |
46 |
50 |
67.5 |
|
5；6 |
17.5 |
20 |
23 |
26 |
28.5 |
31.5 |
35 |
40 |
45 |
52 |
62 |
75 |
87 |
105 |
|
7；8 |
2.7 |
31.5 |
36 |
40.5 |
44.5 |
48.5 |
55 |
62 |
70 |
82 |
97 |
115 |
140 |
165 |
表2-18弦齒8深極限偏差±Eh值1） (μm)
|
精度
等級 |
法向模數
（mm） |
分度圓直徑 |
|
|
|
|
|
|
～50 |
＞50
～80 |
＞80
～120 |
＞120
～200 |
＞200
～320 |
＞320
～500 |
＞500
～800 |
＞800
～1250 |
＞1250
～2000 |
＞2000
～3150 |
＞3150
～4000 |
|
4 |
2～3.5
＞3.5～6.3
＞6～10 |
13
16
|
14
17
20 |
15
18
22 |
17
20
24 |
19
22
26 |
22
24
27 |
24
27
30 |
-
30
33 |
-
33
36 |
-
36
40 |
-
40
48 |
|
5；6 |
2～3.5
＞3.5～6.3
＞6～10
＞10～16 |
16
20 |
18
21
25 |
19
23
27 |
21
25
30 |
24
27
32 |
27
30
34 |
30
34
37 |
37
41 |
41
45 |
45
50 |
50
60 |
|
7；8 |
2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～32 |
20
25
-
-
- |
22
26
32
-
- |
24
28
34
42
- |
27
30
36
45
65 |
30
34
40
48
70 |
32
36
42
50
75 |
-
40
45
55
75 |
-
50
55
65
90 |
-
45
50
60
80 |
-
-
60
70
99 |
-
-
65
75
100 |
1）對于雙圓弧齒輪，弦齒深極限偏差取±0.75Eh。
表2-19齒根圓直徑極限偏差±Edf值1） (μm)
|
精度
等級 |
法向模數
（mm） |
分度圓直徑 |
|
|
|
|
|
|
～50 |
＞50
～80 |
＞80
～120 |
＞120
～200 |
＞200
～320 |
＞320
～500 |
＞500
～800 |
＞800
～1250 |
＞1250
～2000 |
＞2000
～3150 |
＞3150
～4000 |
|
4 |
2～3.5
＞3.5～6.3
＞6.3～10 |
20
25
|
22
27
36 |
25
30
38 |
29
34
42 |
31
38
45 |
36
42
50 |
42
48
54 |
-
54
60 |
-
-
64 |
-
-
80 |
-
-
- |
|
5；6 |
2～3.5
＞3.5～6.3
＞6.3～10 |
25
31
- |
28
34
45 |
31
37
48 |
34
42
52 |
39
48
56 |
45
52
63 |
52
60
67 |
67
75 |
-
80 |
-
100 |
-
- |
|
7；8 |
2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～32 |
30
40
-
-
- |
34
44
55
-
- |
38
48
60
75
- |
44
50
65
80
120 |
50
55
70
85
125 |
55
66
75
90
130 |
-
70
80
100
140 |
-
80
90
110
150 |
-
-
100
120
160 |
-
-
-
140
180 |
-
-
-
160
200 |
1)對于雙圓弧齒輪，齒根圓直徑極限偏差取±0.75Edf。
表2-20接觸跡線長度和位置偏差1）
|
精度等級 |
單圓弧齒輪 |
雙圓弧齒輪 |
|
接觸跡線
位置偏差 |
按齒長不少于工作齒長% |
|
按齒長不少于開作齒長% |
|
第一條 |
第二條 |
|
4 | <, TD width="13%">
±0.15mn
95 |
±0.11mn |
95 |
75 |
|
5
6 |
±0.20mn |
90 |
±0.15mn |
90 |
70 |
|
90 |
60 |
|
7
8 |
±0.25mn |
85 |
±0.18mn |
85 |
50 |
|
80 |
40 |
1）mn——法向模數。
表2-21接觸斑點
|
精度等級 |
單圓弧齒輪 |
雙圓弧齒輪 |
|
|
按齒高不少于
工作齒高（%） |
按齒高不少于
工作齒高（%） |
按齒高不少于
工作齒高（%） |
按齒高不少于工作齒高（%） |
|
第一條 |
第二條 |
|
4 |
60 |
95 |
40 |
95 |
90 |
|
5 |
55 |
95 |
45 |
95 |
85 |
|
6 |
50 |
90 |
50 |
90 |
80 |
|
7 |
45 |
85 |
55 |
85 |
70 |
|
8 |
40 |
80 |
60 |
80 |
60 |
