NGW型行星齒輪減速器型式與尺寸（JB1799-76）

詳細介紹：

發布時間：2007-6-26 11:39:23

分享到：

該標準包括單級、兩級和三級三個系列的NGW型漸開線直齒圓柱齒輪行星減速器。主要用于冶金、礦山等機械設備。其適用條件如下：

高速軸最高轉數不超過1500r/min。

齒輪圓周速度不超過10m/s；

工作環境溫度為-40℃到+45℃；

1型式與尺寸

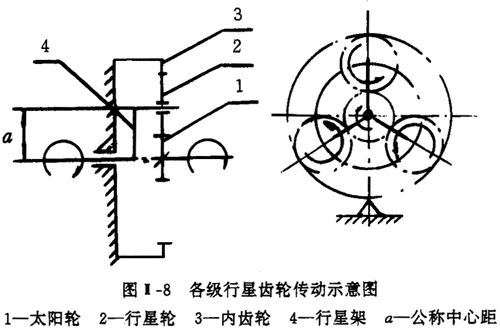

（1）單級減速器及組成兩級和三級減速器的各級行星齒輪傳動機械示意圖如下：

NGW型行星齒輪減速器型式與尺寸

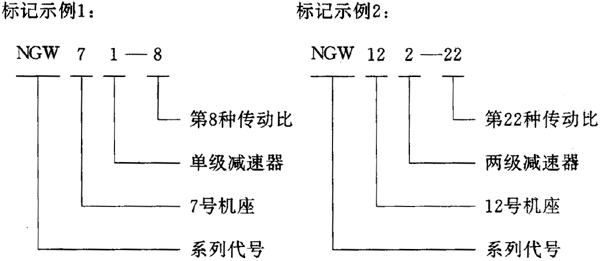

（2）型號與標記減速器的型號，包括減速器的系列代號、機座號、傳動級數。

系列代號：NGW如圖所示，這種減速器的特點是內嚙合和外嚙合之間公用著行星齒輪，故取“內、公、外”三字的漢語拼意字頭組成“NGW”代表系列代號。

規格；機座號、傳動級數及傳動比代號用順序數字表示之。

NGW型行星齒輪減速器型式與尺寸

（3）型式與尺寸見表Ⅱ-44、表Ⅱ-45、表Ⅱ-46。

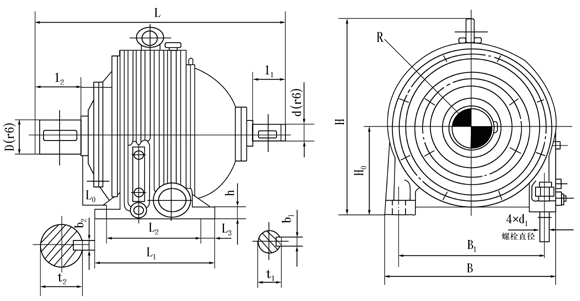

表Ⅱ-44單級減速器型式、尺寸

NGW型行星齒輪減速器型式與尺寸

表1

機座號	型號 規格	公稱傳動比i₀	外形及中心高					軸伸								地腳尺寸							質量 kg
			L	B	H	H₀	R	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₁	L₂	L₃	L₀	B₁	d₁	h
1	NGW 11	2.8-4.5	530	280	295	125⁰_-0.5	125	35	50	55	85	38.5	10	55	16	215	165	25	105	220	M16	20	53
		5-12.5	477					30		50		33	8						57				50
2	NGW 21	2.8-4.5	604	305	325	140⁰_-0.5	140	40	60	70	105	43.5	12	65.5	18	245	185	30	115.5	235	M20	25	80
		5-12.5	535					35		55		38.5	10						60.5				73
3	NGW 31	2.8-4.5	632	350	365	160⁰_-0.5	160	45	70	70	105	49	14	76	20	260	200	30	125	270	M20	25	100
		5-12.5	569					40		70		43.5	12						62				98
4	NGW 41	2.8-4.5	734	380	425.5	180⁰_-0.5	180	50	80	85	105	55	16	87	24	290	230	30	156	320	M24	30	147
		5-12.5	634					45		70		50	14						72				128
5	NGW 51	2.8-4.5	845	420	463.5	200⁰_-0.5	200	55	90	85	115	60	16	97	24	310	250	30	196.5	360	M24	35	213
		5-12.5	729					50		85		55	16						80.5				193
6	NGW 61	2.8-4.5	886	475	524	225⁰_-0.5	225	60	100	105	125	65.5	18	108	28	360	290	35	202.5	405	M30	40	289
		5-12.5	731					55		85		60	16						67.5				264
7	NGW 71	2.8-4.5	933	535	574	250⁰_-0.5	250	65	110	105	140	70.5	18	119	32	375	305	35	213	465	M30	40	359
		5-12.5	800					60		105		65.5	18						80				301
8	NGW 81	2.8-4.5	1042	590	634	280⁰_-0.5	280	75	120	115	160	81	20	129	32	440	350	45	219	510	M36	45	449
		5-12.5	899					65		105		70.5	18						86				399
9	NGW 91	2.8-4.5	1141	660	721	315⁰_-0.5	315	85	130	125	165	92	24	140	36	475	385	45	225.5	570	M36	45	604
		5-12.5	976					75		115		81	20						70.5				542
10	NGW 101	2.8-4.5	1261	745	800	355⁰_-0.5	355	95	150	140	200	103	28	161	40	525	425	50	251	645	M42	50	810
		5-12.5	1073					85		125		92	24						78				732
11	NGW 111	2.8-4.5	1355	840	891	400⁰_-0.5	400	105	170	160	200	113	28	181	40	580	480	50	263	740	M42	55	1060
		5-12.5	1145					95		140		103	28						73				990
12	NGW 121	2.8-4.5	1500	950	1013	450⁰-_0.5	455	115	190	160	240	124	32	202	45	680	560	60	288	820	M48	60	1638
		5-12.5	1286					105		160		113	28						73				1475

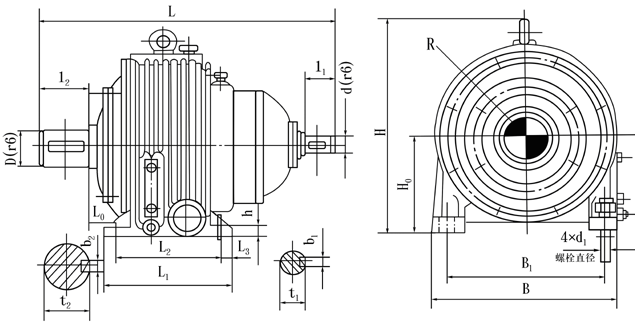

表Ⅱ-45兩級減速器型式、尺寸

NGW型行星齒輪減速器型式與尺寸

機座號	型號 規格	公稱傳動比i₀	外形及中心高					軸伸								地腳尺寸							質量 /kg
			L	B	H	H₀	R	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₁	L₂	L₃	L₀	B₁	d₁	h
4	NGW 42	14-22.5	687	380	425.5	180⁰_-0.5	180	35	80	55	105	28.5	10	87	24	290	230	30	72	320	M24	30	128
		25-160	687					30		55		33	8										130
5	NGW 52	14-22.5	767	420	463.5	200⁰_-0.5	200	40	90	70	115	43.5	12	97	24	310	250	30	80.5	360	M24	35	244
		25-160	752					35		55		38.5	10										241
6	NGW 62	14-22.5	805.5	475	524	225⁰_-0.5	225	45	100	70	125	49	14	108	28	360	290	35	67.5	405	M30	40	291
		25-160	805.5					40		70		43.5	12										279
7	NGW 72	14-22.5	890	535	574	250⁰_-0.5	250	50	110	85	140	55	16	119	32	375	305	35	80	465	M30	40	350
		25-160	875					45		70		49	14										350
8	NGW 82	14-22.5	976.5	590	634	280⁰_-0.5	280	55	120	85	160	60	16	129	32	440	350	45	86	510	M36	45	488
		25-160	976.5					50		85		55	16										460
9	NGW 92	14-22.5	1040	660	721	315⁰_-0.5	315	60	130	105	165	65.5	18	140	36	475	385	45	70.5	570	M36	45	607
		25-160	1020					55		85		60	16										577
10	NGW 102	14-22.5	1144	745	800	355⁰_-0.5	355	65	150	105	200	70.5	18	161	40	525	425	50	78	645	M42	50	895
		25-160	1144					60		105		65.5	18										895
11	NGW 112	14-22.5	1222	840	891	400⁰_-0.5	400	75	170	115	200	81	20	181	40	580	480	50	73	740	M42	55	1120
		25-160	1212					65		105		70.5	18										1075
12	NGW 122	14-22.5	1385	950	1013	450⁰_-0.5	455	85	190	125	240	92	24	202	45	680	560	60	73	820	M48	60	1733
		25-160	1375					75		115		81	20										1539

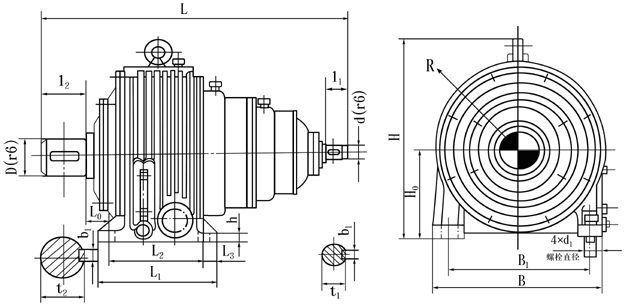

表Ⅱ-46三級減速器型式、尺寸

NGW型行星齒輪減速器型式與尺寸

l₂

機座號	型號 規格	公稱傳動比i₀	外形及中心高					軸伸								地腳尺寸							質量 /kg
機座號	型號 規格	公稱傳動比i₀	L	B	H	H₀	R	d	D	l₁	t₁	b₁	t₂	b₂	L₁	L₂	L₃	L₀	B₁	d₁	h		質量 /kg
7	NGW73	180-2000	973.5	535	574	250⁰_-0.5	250	30	110	55	140	33	8	119	32	375	305	35	80	465	M30	40	382
8	NGW83		1071	590	634	280⁰_-0.5	280	35	120	55	160	38.5	10	129	32	440	350	45	86	510	M36	45	505
9	NGW93		1137.5	660	721	315⁰_-0.5	315	40	130	70	165	43.5	12	140	36	475	385	45	70.5	570	M36	45	627
10	NGW103		1263	745	800	355⁰_-0.5	355	45	150	70	200	49	14	161	40	525	425	50	78	645	M42	50	962
11	NGW113		1359.5	840	891	400⁰_-0.5	400	50	170	85	200	55	16	181	40	580	480	50	73	740	M42	55	1163
12	NGW123		1504	950	1013	450⁰_-0.5	455	55	190	85	240	60	16	202	45	680	560	60	73	820	M48	60	1756
