                    SB系列雙擺線針輪減速機外形及安裝尺寸、針齒中心圓直徑及傳動比（JB/T5561-1991）
















                    詳細介紹：

            發布時間：2007-6-26 16:56:03

                    分享到：










                1．型式

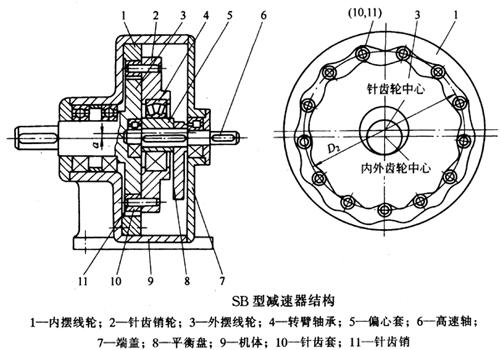

                SB型減速器結構見下圖。


            SB系列雙擺線針輪減速機外形及安裝尺寸、針齒中心圓直徑及傳動比

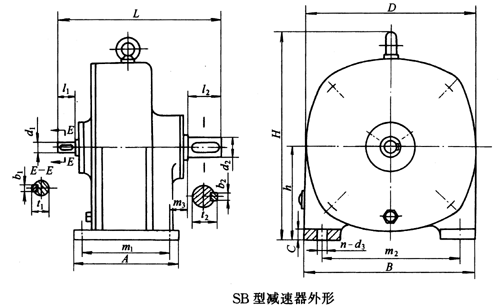

                SB型減速器外形見下圖。


            SB系列雙擺線針輪減速機外形及安裝尺寸、針齒中心圓直徑及傳動比




                2．尺寸


                SB型減速器主要尺寸見下表。




            SB型減速器主要尺寸                   /mm










            型號



            A



            B



            L



            H



            D



            h



            d1



            l1



            b1



            t1





            SB120



            200



            205



            285



            252



            197



            112



            18js6



            28



            6



            20.5





            SB150



            230



            250



            344



            312



            241



            140



            20js6



            36



            6



            22.5





            SB180



            280



            300



            417



            350



            277



            160



            24js6



            36



            8



            27





            SB220



            310



            340



            457



            420



            333



            190



            28js6



            42



            8



            31





            SB270



            370



            420



            561



            500



            405



            235



            35k6



            58



            10



            38





            SB330



            425



            480



            607



            560



            475



            260



            38k6



            58



            10



            41





            SB390



            470



            560



            712



            665



            550



            315



            42k6



            82



            12



            45





            SB450



            520



            640



            758



            738



            616



            355



            45k6



            82



            14



            48.5










            型號



            d2



            l2



            b2



            t2



            m1



            m2



            m3



            C



            n



            d3



            質量m/kg





            SB120



            28js6



            42



            8



            31



            160



            175



            36



            18



            4



            12



            27





            SB150



            35k6



            58



            10



            38



            185



            200



            48



            20



            4



            14.5



            40





            SB180



            42k6



            82



            12



            45



            220



            250



            48



            22



            4



            20



            74





            SB220



            50k6



            82



            14



            53.5



            250



            290



            55



            25



            4



            20



            120





            SB270



            60m6



            105



            18



            64



            300



            360



            63



            30



            4



            25



            197





            SB330



            70m6



            105



            20



            74.5



            335



            410



            69



            35



            4



            30



            275





            SB390



            80m6



            130



            22



            85



            370



            490



            70



            40



            4



            30



            359





            SB450



            95m6



            130



            25



            100



            410



            560



            90



            45



            4



            30



            490


            針齒中心圓直徑Dz                     /mm










            Dz



            120



            150



            180



            220



            270



            330



            390



            450


            傳動比 i








            i



            5.5



            7



            9



            11



            14



            17



            23



            29



            35
