3承載能力

    減速器的額定輸入功率P₁和額定輸出轉矩T₂

中心距	傳動比i	輸入軸轉速（r/min）					輸入軸轉速（r/min）
		500	600	750	1000	1500	500	600	750	1000	1500
		額定輸入功率（kW）					額定輸出功率（kW）
100	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	7.34 5.76 4.94 4.05 3.29 2.74 2.12 1.77 1.44	8.17 6.53 5.58 4.60 3.75 3.10 2.42 2.02 1.69	9.25 7.53 6.42 5.32 4.34 3.58 2.82 2.33 1.99	10.64 8.90 7.56 6.30 5.16 4.22 3.37 2.77 2.31	11.73 10.30 8.71 7.33 6.03 4.87 3.98 3.22 2.60	1262 1225 1313 1268 1306 1271 1199 1203 1177	1171 1156 1250 1215 1252 1214 1157 1171 1172	1083 1091 1178 1124 1188 1176 1120 1114 1148	945 977 1052 1047 1071 1053 1016 1003 1013	695 754 807 822 835 810 800 780 762
125	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	12.55 9.86 8.46 6.93 8.64 4.70 3.64 3.05 2.47	13.97 11.17 9.55 7.86 6.41 5.32 4.16 3.46 2.91	15.81 12.89 10.99 9.09 7.43 6.13 4.84 4.00 3.41	18.20 15.23 12.94 10.77 8.82 7.23 5.77 4.74 3.96	20.09 17.65 14.89 12.55 10.30 8.34 6.81 5.52 4.47	2157 2096 2248 2196 2236 2178 2059 2068 2020	2001 1979 2141 2070 2143 2080 1985 2011 2012	1852 1868 2016 1922 2033 2016 1921 1911 1971	1617 1673 1800 1790 1831 1805 1742 1721 1740	1190 1292 1380 1406 1427 1389 1371 1335 1308
160	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	22.85 17.95 15.30 12.55 10.20 8.53 6.61 5.53 4.48	25.41 20.32 17.30 14.26 11.61 9.64 7.54 6.28 5.28	28.75 23.42 19.92 16.50 13.46 11.11 8.77 7.26 6.19	33.06 27.63 23.46 19.58 16.0 13.09 10.47 8.60 7.18	36.41 31.93 27.03 22.85 18.77 15.10 12.34 10.02 8.10	3928 3815 4068 3930 4043 3950 3737 3749 3664	3641 3598 3876 3766 3881 3771 3601 3646 3650	3368 3392 3652 3488 3686 3653 3484 3466 3575	2936 3035 3232 3253 3326 3269 3159 3122 3155	2156 2338 2506 2560 2599 2513 2483 2423 2371
200	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	39.07 30.70 26.32 21.52 17.54 14.59 11.32 9.50 7.67	43.47 34.76 29.74 24.44 19.95 16.50 12.93 10.77 9.04	49.20 40.10 34.23 28.28 23.12 19.02 15.04 12.45 10.60	56.60 47.34 40.31 33.52 27.47 22.43 17.97 14.74 12.31	62.42 54.77 46.41 39.07 32.13 25.91 21.22 17.14 13.87	6715 6524 6997 6742 6953 6757 6401 6439 6276	6227 6156 6665 6458 6669 6454 6173 6259 6252	3764 5808 6272 5977 6330 6256 5975 5945 6123	5027 5199 5605 5570 5706 5602 5422 5349 5405	3696 4010 4302 4377 4449 4313 4268 4146 4062
250	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	67.01 52.53 45.08 36.92 30.09 24.99 19.38 16.32 13.16	74.57 59.49 50.95 41.93 34.22 28.29 22.13 18.51 15.50	84.84 68.64 58.64 48.51 39.65 32.61 25.71 21.38 18.18	97.11 81.06 69.03 57.51 47.10 38.48 30.75 25.30 21.09	107.10 93.84 79.46 67.01 55.08 44.47 36.31 29.38 23.77	11776 11413 12262 12271 12213 11878 11253 11377 11083	10920 10772 11677 11746 11710 11345 10847 11046 11034	10103 10160 10991 10871 11107 10987 10490 10481 10791	8810 9096 9810 9776 10008 9839 9516 9421 9518	6478 7020 7528 7680 7803 7581 7490 7294 7149
315	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	117.30 99.96 83.90 65.10 53.45 44.94 33.86 28.46 23.63	130.45 108.20 91.88 73.23 59.74 49.50 38.66 32.29 27.04	148.10 120.00 102.80 84.76 69.22 57.04 44.98 37.33 31.72	169.58 141.78 120.54 100.55 82.24 67.25 53.73 44.20 36.82	187.20 164.22 138.72 117.30 96.19 77.62 63.44 51.41 41.51	20612 21718 22819 21653 21694 21360 19663 19839 19904	19102 19590 21059 20516 20444 19855 18954 19273 19250	17727 17763 19268 18996 19391 19217 18330 18298 18831	15385 15909 17130 17093 17474 17197 16626 16463 16615	11322 12285 13142 13443 13626 13232 13087 12765 12488
400	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	222.20 193.20 170.00 131.30 105.00 88.52 66.57 53.55 46.41	257.40 215.30 183.80 141.80 114.50 96.92 72.24 58.70 51.14	276.90 236.30 203.70 156.50 128.10 107.10 80.85 65.21 56.70	311.00 262.50 230.00 177.50 144.90 121.80 91.98 74.03 64.37	359.90 304.50 264.60 200.60 164.90 138.60 104.70 84.11 73.19	39045 41975 46237 44137 43118 42606 39161 37843 29650	37692 38981 42127 40174 39638 39360 35874 35504 36922	33143 34978 38180 35471 36293 36514 33355 32383 34114	28215 29456 32684 30512 31135 31511 28812 27926 29433	21768 22779 25067 23244 23622 23905 21864 21955 22311
500	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	393.90 329.70 286.70 218.40 180.60 152.30 114.50 92.82 80.85	424.40 361.20 306.60 24.050 198.50 164.90 126.00 101.40 88.31	462.50 395.90 340.20 263.60 219.50 183.80 138.60 112.40 97.34	511.50 432.60 382.20 293.00 243.60 206.90 154.40 123.90 108.20	582.50 486.20 431.60 326.60 278.30 233.10 176.40 141.80 122.90	69216 71631 77978 73417 74163 73305 67358 65595 69074	62146 65396 70273 68137 68718 66968 62571 61330 63758	55358 58603 63765 59746 62118 62664 57181 55818 58565	46406 48543 54312 50367 52344 53527 48364 46738 49475	35232 36372 40888 37844 39866 40203 36837 355660 37464

    注：1.粗實線框內圓周速度v＜10m/s，應采用噴油循環潤滑。

    2.P₁是在每日工作10h，每小時啟動一次，工作平穩，無沖擊振動，啟動轉矩為額定轉矩1.5倍，小時載荷率J_C=100%，環境環境為20℃浸油潤滑，風扇 冷卻，制造精度7級，并較充分跑合條件下制定的。

    3.P₁按下式計算：

    式中P₁ ——額定輸入功率，kW；

         T₂——額定輸出轉矩，N·m；

         n₂——輸出軸轉速，r/min；

        η——總傳動效率，見陰15-2-59。

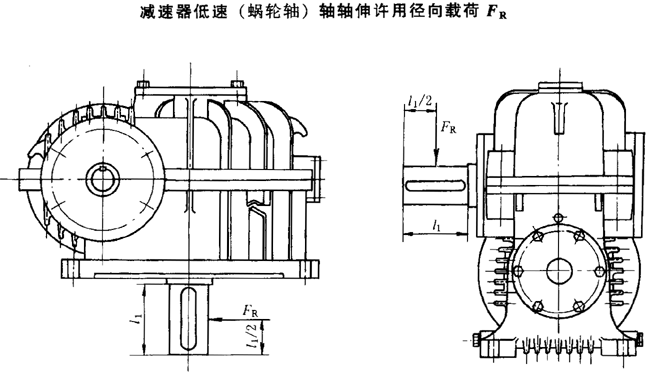

    減速器低速（蝸輪軸）軸軸伸許用徑向載荷F_R
