1.1適用范圍
該系列適用于小齒輪轉速為1000～20000r/min、節圓線速度不小于25m/s、結構形式為外嚙合的直齒、斜齒或人字齒的單級、閉式、平行軸、硬齒面的齒輪箱。
1.2分類
（1）裝配型式

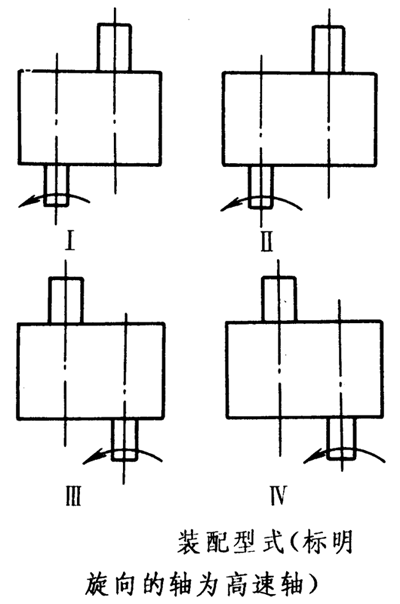

齒輪箱的裝配有四種型式，具體型式見下圖。
（2）齒輪箱標記
齒輪箱代號包括齒輪箱的型號、中心距、公稱傳動比以及裝配型式。
1）齒輪箱型號 以GS表示高速漸開線圓柱齒輪箱。

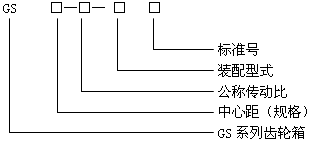

2）標記方法。
3）標記示例 中心距為250mm，公稱傳動比為6.50，裝配型式為Ⅱ，其代號為
GS250-6.5-Ⅱ JB/T7514—94
（3）基本參數
1）齒輪模數應符合GB1357的規定，其范圍為1.5～10mm。
2）GS系列齒輪箱的規格以中心距的數值大小來劃分，中心距應符合表2.4-1的規定。
表2.4-1 GS系列齒輪箱中心距 （mm）
|
160 |
200 |
224 |
250 |
280 |
315 |
355 |
400 |
|
450 |
500 |
530 |
560 |
600 |
630 |
670 |
— |
3）公稱傳動比i=1.0～8.0，實際傳動比應滿足用戶要求，允許相對誤差在0.5％的范圍內。
4）齒輪基本齒廓應符合GB1356規定。特殊情況下，允許設計者采用其他漸開線齒廓。
