9 載荷分擔系數
載荷分擔系數Xг是考慮后續嚙合的輪齒上的載荷分擔的系數。根據常規，載荷分擔系數表示為嚙合線上的線性參數гy的函數。當前面的輪齒結束嚙合時，在端面雙齒嚙合區的嚙入軌跡上，載荷分擔系數增加，當后面的輪齒進入嚙合時，在端面雙齒嚙合區的嚙出軌跡上，載荷分擔系數減少。
由于前面嚙合的輪齒的誤差，可能引起理論載荷分擔系數的瞬時增加或減少，這與由稍晚一點進入嚙合的后續輪齒的誤差引起的載荷分擔系數的瞬時增加或減少無關。
對于圓柱齒輪，Xг的值不超過1.00，它指的是所有端面單對齒嚙合區。由于動載荷不規則變化的位置可能引起端面單對齒嚙合區的擴大。
載荷分擔系數Xг取決于齒輪傳動類型和齒廓修形。在有斜齒（偏向齒體內齒廓修形）支撐的情況下，載荷分擔系數與支撐系數Xbut一起考慮。
齒廓修形（齒項修緣）公式見附錄B。
9.1 支撐系數
對于斜齒輪，由于接觸線的傾斜，在嚙合線上的兩端A點和E點附近可能有一個支撐的影響。這個影響適用于齒頂修緣量小于最佳值（Ca＜Ceff）時的圓柱齒輪和錐齒輪。
支撐系數用Xbut表示，可簡化為A-AU、AU-EU、EU-E范圍內的線性函數，見圖4。

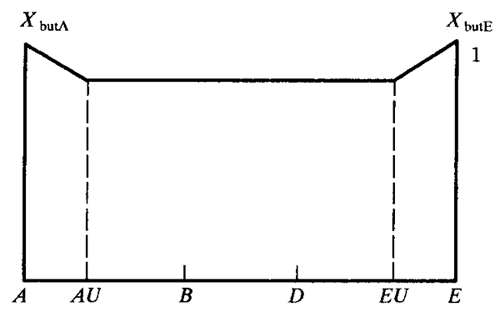

圖4 支撐函數
Xbut可用下述式子表達：
對圓柱齒輪
гAU-гA=гE-гEU=0.2sinβb…………………………………(49)
對錐齒輪
гAU-гA=гE-гEU=0.2sinβb…………………………………(50)
當εβ≥1時
XbutA=XbutE=1.3…………………………………………………………(51)
當εβ＜1時
XbutA=XbutE=1+1.3εβ…………………………………………………(52)
XbutAU=XbutEU=1…………………………………………………………(53)
對于гA≤гy＜гAU時
對于гAU≤гy≤гEU時
Xbut=1…………………………………………………………(55)
對于гEU＜гy≤гE時
9.2 齒廓未修形的直齒輪
通常認為齒廓未修形的直齒輪的載荷分擔系數值是個不連續的矩形，見圖5。然而，由于存在制造誤差，在每個雙嚙區內，對于凸出的齒廓，載荷分擔系數將增加，對于其他齒輪，載荷分擔系數將減少[34]。不同精度等級齒輪的載荷分擔系數是一個包絡線族，見圖6。

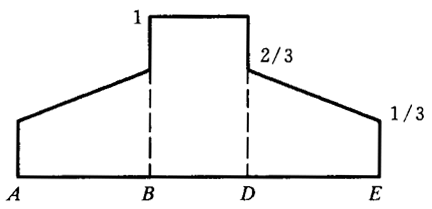

圖5 齒廓未修形的直齒圓柱齒輪的載荷分擔系數（精度等級Q為7級或7級以上）

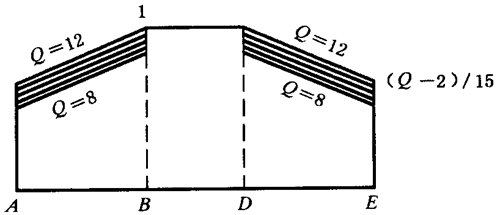

圖6 齒廓未修形的直齒圓柱齒輪的載荷分擔系數（精度等級Q為8級或8級以上）
對于гA≤гy＜гB
對于гB＜гy≤гD
Xг=1…………………………………………………………(58)
對于гD≤гy≤гE
當精度等級Q為7級或7級以上時
Q=7…………………………………………(60)
當精度等級Q為8級或8級以下時，取Q=精度等級。
9.3 齒廓修形的直齒輪
見圖7和圖8

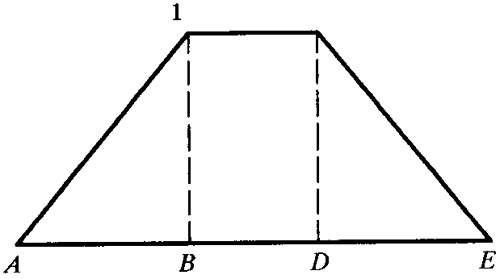

圖7 具有最佳齒廓修形的直齒圓柱齒輪的載荷分擔系數

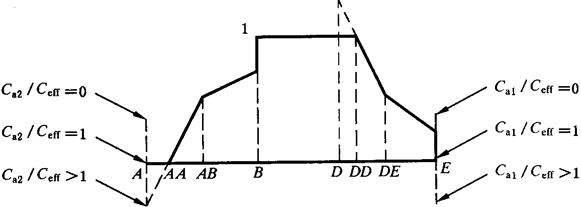

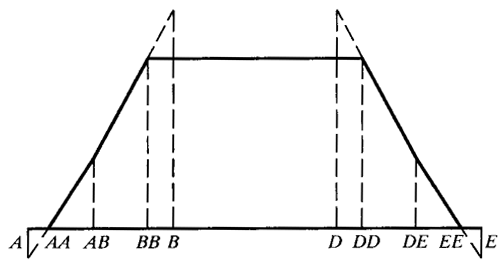

圖8 在A點附近具有偏向體外的齒廓修形，而在E點附近具有偏向體內的齒廓修形的直齒圓柱齒輪的載荷分擔系數
對于гA≤гy≤гAB
對于гAB≤гy≤гB
對于гB≤гy≤гD
Xг=1………………………………………………(63)
對于гD≤гy≤гDE
對于гDE≤гy≤гD
гAB=0.5·（гA+гB）………………………………………………(66)
гDE=0.5·（гD+гE）………………………………………………(67)
對于Ca2>Ceff
對于Ca2≤Ceff
гAA=гA……………………………………………………………………(69)
對于Ca1>Ceff
對于Ca1≤Ceff
гBB=гB……………………………………………………………………(71)
對于Ca2>Ceff
對于Ca2≤Ceff
гDD=гD……………………………………………………………………(73)
對于Ca1>Ceff
對于Ca1<Ceff
гEE=гE……………………………………………………………………(75)
9.4 齒廓未修形的窄斜齒輪
對于總重合度較小(εy＜2)的斜齒輪仍然有單齒嚙合區.因此,考慮到端面的幾何參數以及支撐的影響,這種斜齒輪可以與直齒輪類似處理.見圖9。
未修形的窄斜齒輪的載荷分擔系數由9.2中的XГ乘以支撐系數Xbut獲得。

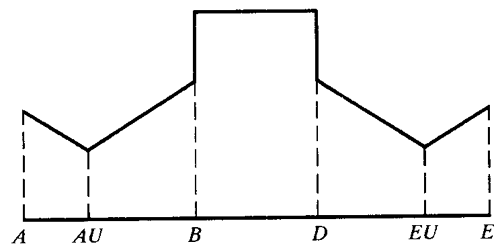

圖9齒廓未修形并考慮支撐影響的窄斜齒輪的載荷分擔系數
9.5 齒廓修形的窄斜齒輪
總重合度較小(εy＜2)的斜齒輪仍然有單齒嚙合區.因此,考慮到端面的幾何參數,這種斜齒輪可以與直齒輪類似處理.見圖10和見圖11。
這種齒輪的載荷分擔系數由9.2中的XГ乘支撐系數Xbut獲得。
圖10 具有最佳或偏向體外的齒廓修形的窄斜圓柱齒輪的載荷分擔系數

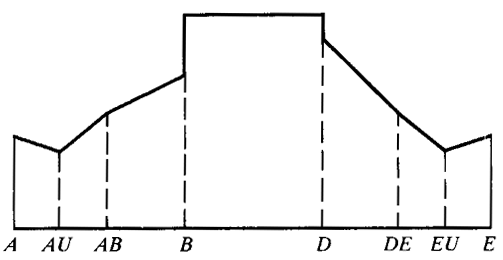

圖11 具有偏向體內的齒廓修形的窄斜齒輪的載荷分擔系數
9.6 齒廓未修形的寬斜齒輪
對于寬斜齒輪(εy＜2)，在傾斜接觸線的末端，局部嚙合剛度較高，此時，假定支撐的影響[35]作用在沿斜齒的A點和E點附近的一個恒定長度上，這個長度相對于端面的長度為0.2sinβb,見圖12、圖4和9.1。

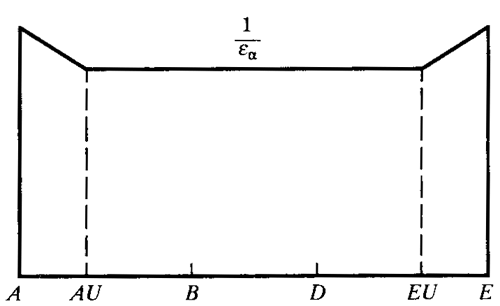

圖12 齒廓未修形的圓柱寬斜齒輪的載荷分擔系數
此時，載荷分擔系數由表示平均載荷的值1/εa乘以支撐系數Xbut獲得:
9.7 齒廓修形的寬斜齒輪
假定在接觸軌跡兩端的A-AB段和DE-E段的齒頂修緣長度相等，并導致未加載齒輪的商面重合度為εa=1，見圖13。具有偏向體內或偏向體外齒廓修形的圓柱寬斜齒輪（εy＞2）的載荷分擔系數，在具有支撐影響的未修形齒廓和最佳齒廓修形的載荷分擔系數之間分別用內插法或外插法確定，見圖14。

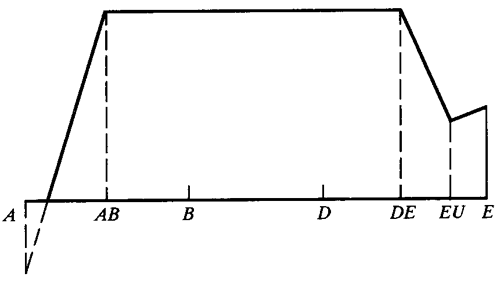

圖13 具有最佳齒廓修形的圓柱寬斜齒輪的載荷分擔系數
圖14 在A點附近具有偏向體外、在E點附近具有偏向體內的
齒廓修形的圓柱寬斜齒輪的載荷分擔系數
用以下的各點來區分這些不同的范圍：
ГAB=0.5(ГA+ГB)…………………………………(77)
ГDE=0.5(ГD+ГE)…………………………………(78)
對于Ca2≥Ceff
對于Ca1≥Ceff
對于Ca1＜Ceff，ГAA≤Гy≤ГAB或?qū)τ贑a2≥Ceff，ГA≤Гy≤ГAB
對于Ca2＜Ceff，ГAA≤Гy≤ГAB
XΓ=0…………………………………(82)
對于Ca2≥Ceff，ГAB≤Гy≤ГDE
對于Ca1＜Ceff，ГDE≤Гy≤ГE或?qū)τ贑a1≥Ceff，ГDE≤Гy≤ГEE
對于Ca2≥Ceff, ГDE≤Гy≤ГEE
XГ=0……………………………………………(85)
9.8 窄錐齒輪
具有齒廓修形（Ca2 ＜Ceff）的窄錐齒輪(εy＜2)，載荷分擔系數XГ在按9.4計算的XГ（Ca=0）和按9.9計算的XГ（Ca= Ceff）之間用線性內插法確定。記住Xbut。
具有齒廓修形(Ca2≥Ceff) 的窄錐齒輪(εy＜2)，載荷分擔系數XГ在按9.9計算。
9.9 寬錐齒輪
具有最佳齒廓修形(Ca1=Ceff ，Ca2=Ceff) 的寬錐齒輪，假定載荷分擔系數為拋物線形[35]，見圖15。
中點M的定義為：

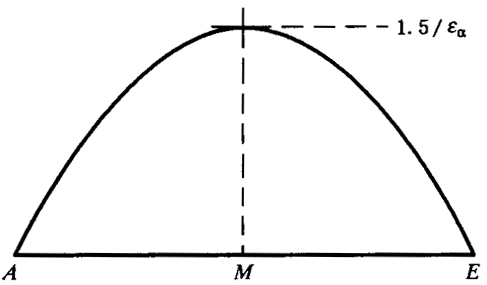

圖15具有最佳齒廓修形錐齒輪的載荷分擔系數
最佳齒廓修形(Ca1=Ceff ，Ca2=Ceff)的載荷分擔系數：
如果齒廓修形量Ca1與Ca2不同，那么在M點曲線不連續，AM段和ME段應分別計算，見圖16。
圖16 在A點附近具有偏向體內的齒廓修形、在E點附近具有偏向體外的
齒廓修形錐齒輪的載荷分擔系數
對于偏向體內的齒廓修形，載荷分擔系數在具有支撐影響（見9.6）的未修形齒廓的載荷分擔系數和最佳修形齒廓的拋物線形載荷分擔系數之間用內插法確定。
對于偏向體外的齒廓修形，拋物線形有一個新的端點AA或EE。
對于偏向體內的齒廓修形，XГ在具有最佳齒廓修形的XГ（公式87）和齒廓未修形時的XГ（公式76）之間用線性內插法確定。插值確定應分段進行，即受Ca2影響的AM段和受Ca1影響的ME段。
對于偏向體內的齒廓修形，則有新的端點AA和EE。
對于ГA≤Гy≤ГAA
XГ=0……………………………………………(90)
對于ГAA<ГA≤ГM
對于ГM<ГA≤ГEE
對于ГEE<Гy≤ГE
XГ=0……………………………………………(93)
