附錄B

（資料性附錄）

接觸時間與膠合溫度的相關性

本附錄敘述了按照[6]關于CTC（接觸時間規范）而使用一種可變膠合溫度的方法。

不超過臨界值的有效計算方法是：

——最大局部和瞬時總接觸溫度Θ_S

——接觸的平均加權表面溫度Θ_intS

假定這些限制與速度無關，這樣，隨著載荷達到最高速度而膠合載荷下降，故用EP潤滑油的齒輪在高速時的計算是很保守的（圖B.1）。

○試驗結果，A型齒輪，Z49油。

a曲線a：按圖B.2的曲線c，用恒定的臨界溫度來計算；

b曲線b:按圖B.2的曲線b，用與時間相關的臨界溫度計算；

c沒有損傷。

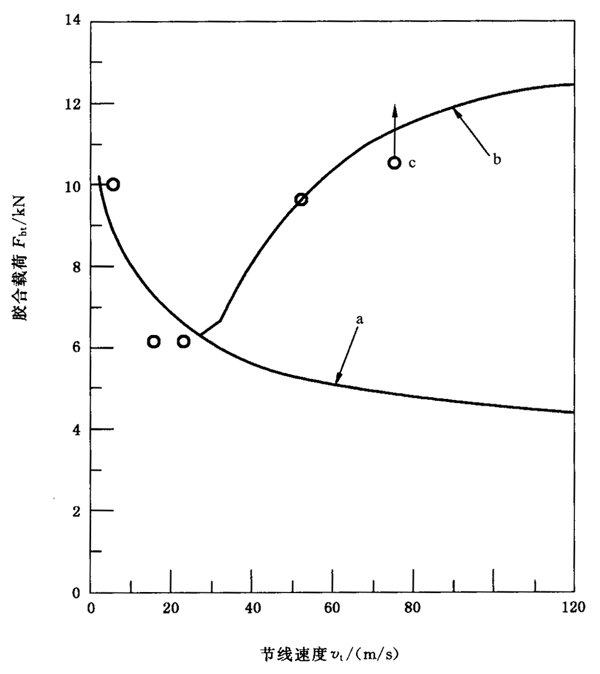

圖B.1膠合載荷與速度的關系

為了改善接近于基圓的接觸點，在高速時的計算方法，必須考慮到臨界溫度Θ_S取決于接觸時間t_c。圖B.2給出一個例子。根據[6]，計算曲線是用兩段直線來近似的，CTC方法的這種修正給出了所要求的結果：計算的膠合載荷與測定的膠合載荷相吻合。

○試驗結果，A型齒傳輸線，Z49油。

a曲線a:計算的臨界溫度；

b曲線b：曲線a的近似直線；

c曲線c:臨界溫度。

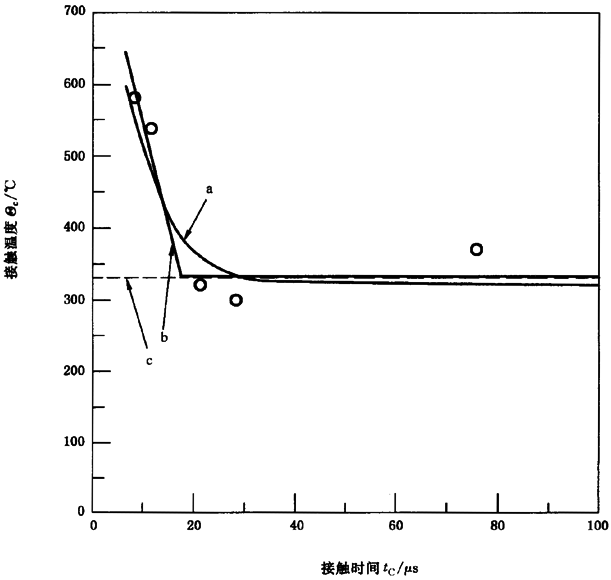

圖B.2接觸時間t_c對臨界接觸溫度的影響

在圖B.2中，用兩段直線近似地表示了膠合溫度Θ_S與接觸時間t_c的關系：

式中：

Θ_S——膠合溫度；

Θ_SC——在長接觸時間時的恒定膠合溫度，它相當于CTC的Θ_S；

t_c——接觸時間；

t_K——處于膠合-速度曲線的最小值時的接觸時間；

C_S——膠合溫度梯度；

X_WrelT——相對焊合系數。

C_S和C_K必須用短接觸時間（高速）的兩種油品試驗來確定，試驗中的接觸時間應在20μs的范圍內。

t_c與t_S的計算如下（用符號表明試驗在底速、中速以及高速下進行）：

膠合溫度存在一個恒定的值（在長接觸時間的范圍內）

Θ_SC=Θ₁……………………（B.4）

t_C是齒面（小輪和大輪）上的一個點通過赫茲接觸寬度（2b_H）所必須的時間

式中：

——分別是小輪與大輪的齒面速度。

如果沒有適用于高速時的油品試驗結果，膠合溫度 可用下列推薦的辦法獲得近似值：

a)非EP油：

高速時臨界溫度的提高是非常少的，所以用恒定的膠合溫度 來計算。

b)EP油

建議用下面的t_K與 的值：

t_K=18μs

C_S=18k/μs

對于膠合溫度 ,其公式為：

Θ_SC必須在膠合油品試驗中確定，例如按照DIN51354的FZG試驗A/8.3/90[2]。

圓柱齒輪切線速度與赫茲接觸寬度的確定：

齒面上的切線速度：

v₂=ρ₂·ω₂………………………………………………（B.10）

赫茲接觸寬度（小輪與大輪彈性模量相同，線接觸）：
