            漸開線圓柱齒輪 精度第2部分:徑向綜合偏差與徑向跳動的定義和允許值附錄B(GB/T10095.2-2001)
              詳細介紹:
            發布時間:2007-6-6 8:57:16
            分享到:

            附錄B
            (提示的附錄)
            徑向跳動的允許值及公差值
            B1總則
            本附錄給出應用徑向跳動公差計算式在推薦范圍內編制表格的方法和參考值。
            B2徑向跳動Fr
            齒輪徑向跳動為測頭(球形、圓柱形、砧形)相繼置于每個齒槽內時,從它到齒輪軸線的最大和最小徑向距離之差。檢查中,測頭在近似齒高中部與左右齒面接觸。圖B1是徑向跳動的圖例,圖中,偏心量是徑向跳動的一倍分(見GB/Z 18620.2)。
            漸開線圓柱齒輪 精度第2部分:徑向綜合偏差與徑向跳動的定義和允許值附錄B

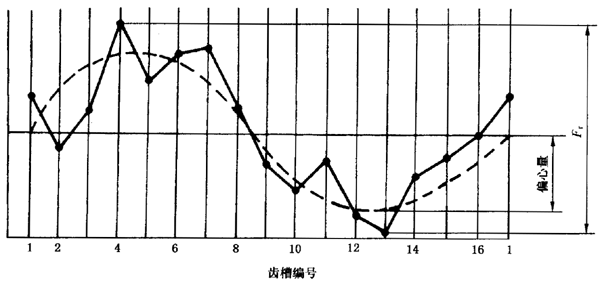

            圖B1一個齒輪(16齒)的徑向跳動
            B3 5級精度,徑向跳動公差的推薦計算式
            在公式中,使用法向模數和直徑的實際值,徑向跳動公差精度與徑向綜合公差精度相同,見6.1。
            B4參數范圍
            應用公式制表時,推薦的參數范圍如下(單位:mm):
            a)分度圓直徑,d
            5/20/50/125/280/560/1000/1600/2500/4000/8000/10000
            b)法向模數,mn
            0.5/2.0/3.5/6/10/16/25/40/70
            當用B3中的公式制表時,參數mn與d以其分段界限的幾何平均值代入。例如:如果實際模數為7mm,分段界限值為mn=6mm和mn=10mm,計算表值用代入計算。
            若采用公差表評定齒輪精度時,供需雙方應協商一致。
            B5圓整規則
            公差值是使用公式計算的值徑圓整后得出的。若計算值大于10μm時,則圓整到最接近的整數,如果小于10μm時,則圓整到最近的0.5μm或整數。
            B6有效性
            在給定的文件中,若所要求的齒輪精度為本標準的某一等級,而沒有其他規定時,則第6章和附錄中的所有要素偏差的公差均按該精度等級。然而,可按協議由供需雙方共同規定徑向跳動公差范圍。
            B7徑向跳動公差表
            附錄表格中的數值是按公式的計算值以及B3和B4的準則確定,徑向跳動公差值見表B1。
            表B1徑向跳動公差Fr
            ,
            分度圓直徑
            d/mm
            法向模數
            mn/mm
            精度等級
            0
            1
            2
            3
            4
            5
            6
            7
            8
            9
            10
            11
            12
            5≤d≤20
            0.5≤mn≤2
            1.5
            2.5
            3.0
            4.5
            6.5
            9.0
            13
            18
            25
            36
            51
            72
            102
            2<mn≤3.5
            1.5
            2.5
            3.5
            4.5
            6.5
            9.5
            13
            19
            27
            38
            53
            75
            106
            20<d≤50
            0.5≤mn≤2
            2.0
            3.0
            4.0
            5.5
            8.0
            11
            16
            23
            32
            46
            65
            92
            130
            2<mn≤3.5
            2.0
            3.0
            4.0
            6.0
            8.5
            12
            17
            24
            34
            47
            67
            95
            134
            3.5<mn≤6
            2.0
            3.0
            4.5
            6.0
            8.5
            12
            17
            25
            35
            49
            70
            99
            139
            6<mn≤10
            2.5
            3.5
            4.5
            6.5
            9.5
            13
            19
            26
            37
            52
            74
            105
            148
            50<d≤125
            0.5≤mn≤2
            2.5
            3.5
            5.0
            7.5
            10
            15
            21
            29
            42
            59
            83
            118
            167
            2<mn≤3.5
            2.5
            4.0
            5.5
            7.5
            11
            15
            21
            30
            43
            61
            86
            121
            171
            3.5<mn≤6
            3.0
            4.0
            5.5
            8.0
            11
            16
            22
            31
            44
            62
            88
            125
            176
            6<mn≤10
            3.0
            4.5
            6.0
            9.0
            12
            18
            25
            35
            50
            70
            99
            140
            198
            10<mn≤16
            3.0
            4.5
            6.0
            8.0
            12
            16
            23
            33
            46
            65
            92
            131
            185
            16<mn≤25
            3.5
            5.0
            7.0
            9.5
            14
            19
            27
            39
            55
            77
            109
            154
            218
            125<d≤280
            0.5≤mn≤2
            3.5
            5.0
            7.0
            10
            14
            20
            28
            39
            55
            78
            110
            156
            221
            2<mn≤3.5
            3.5
            5.0
            7.0
            10
            14
            20
            28
            40
            56
            80
            113
            159
            225
            3.5<mn≤6
            3.5
            5.0
            7.0
            10
            14
            20
            29
            41
            58
            82
            115
            163
            231
            6<mn≤10
            3.5
            5.5
            7.5
            11
            15
            21
            30
            42
            60
            85
            120
            169
            239
            10<mn≤16
            4.0
            5.5
            8.0
            11
            16
            22
            32
            45
            63
            89
            126
            179
            252
            16<mn≤25
            4.5
            6.0
            8.5
            12
            17
            24
            34
            48
            68
            96
            136
            193
            272
            25<mn≤40
            4.5
            6.5
            9.5
            13
            19
            27
            36
            54
            76
            107
            152
            215
            304
            280<d≤560
            0.5≤mn≤2
            4.5
            6.5
            9.0
            13
            18
            26
            36
            51
            73
            103
            146
            206
            291
            2<mn≤3.5
            4.5
            6.5
            9.0
            13
            18
            26
            37
            52
            74
            105
            148
            209
            296
            3.5<mn≤6
            4.5
            6.5
            9.5
            13
            19
            27
            38
            53
            75
            106
            150
            213
            301
            6<mn≤10
            5.0
            7.0
            9.5
            14
            19
            27
            39
            55
            77
            109
            155
            219
            310
            10<mn≤16
            5.0
            7.0
            10
            14
            20
            29
            40
            57
            81
            114
            161
            228
            323
            16<mn≤25
            5.5
            7.5
            11
            15
            21
            30
            43
            61
            86
            121
            171
            242
            343
            25<mn≤40
            6.0
            8.5
            12
            17
            23
            33
            47
            66
            94
            132
            187
            265
            374
            40<mn≤70
            7.0
            9.5
            14
            19
            27
            38
            54
            76
            108
            153
            216
            306
            432
            560<d≤1000
            0.5≤mn≤2
            6.0
            8.5
            12
            17
            23
            33
            47
            66
            94
            133
            188
            266
            376
            2<mn≤3.5
            6.0
            8.5
            12
            17
            24
            34
            48
            67
            95
            134
            190
            269
            380
            3.5<mn≤6
            6.0
            8.5
            12
            17
            24
            34
            48
            68
            96
            136
            193
            272
            385
            6<mn≤10
            6.0
            8.5
            12
            17
            25
            35
            49
            70
            98
            139
            197
            279
            394
            10<mn≤16
            6.5
            9.0
            13
            18
            25
            36
            51
            72
            102
            144
            204
            288
            407
            16<mn≤25
            6.5
            9.5
            13
            19
            27
            38
            53
            76
            107
            151
            214
            302
            427
            25<mn≤40
            7.0
            10
            14
            20
            29
            41
            57
            81
            115
            162
            229
            324
            459
            40<mn≤70
            8.0
            11
            16
            23
            32
            46
            65
            91
            129
            183
            258
            365
            517
            1000<d≤1600
            2<mn≤3.5
            7.5
            10
            15
            21
            30
            42
            59
            84
            118
            167
            236
            334
            473
            3.5<mn≤6
            7.5
            11
            15
            21
            30
            42
            60
            85
            120
            169
            239
            338
            478
            6<mn≤10
            7.5
            11
            15
            22
            30
            43
            61
            86
            122
            172
            243
            344
            487
            10<mn≤16
            8.0
            11
            16
            22
            31
            44
            63
            88
            125
            177
            250
            354
            500
            16<mn≤25
            8.0
            11
            16
            23
            33
            46
            65
            92
            130
            184
            260
            368
            520
            25<mn≤40
            8.5
            12
            17
            24
            34
            49
            69
            98
            138
            195
            276
            390
            552
            40<mn≤70
            9.5
            13
            19
            27
            38
            54
            76
            108
            152
            215
            305
            431
            609
            1600<d≤2500
            3.5<mn≤6
            9.0
            13
            18
            26
            36
            51
            73
            103
            145
            206
            291
            411
            582
            6<mn≤10
            9.0
            13
            18
            26
            37
            52
            74
            104
            148
            209
            295
            417
            590
            10<mn≤16
            9.5
            13
            19
            27
            38
            53
            75
            107
            151
            213
            302
            427
            604
            16<mn≤25
            9.5
            14
            19
            28
            39
            55
            78
            110
            156
            220
            312
            441
            624
            25<mn≤40
            10
            14
            20
            29
            41
            58
            82
            116
            164
            232
            328
            463
            655
            40<mn≤70
            11
            16
            22
            32
            45
            63
            89
            126
            178
            252
            357
            504
            713
            2500<d≤4000
            6<mn≤10
            11
            16
            23
            32
            45
            64
            90
            127
            180
            255
            360
            510
            721
            10<mn≤16
            11
            16
            23
            32
            46
            65
            92
            130
            183
            259
            367
            519
            734
            16<mn≤25
            12
            17
            24
            33
            47
            67
            94
            133
            188
            267
            377
            533
            754
            25<mn≤40
            12
            17
            25
            35
            49
            69
            98
            139
            196
            278
            393
            555
            785
            40<mn≤70
            13
            19
            26
            37
            53
            75
            105
            149
            211
            298
            422
            596
            843
            4000<d≤6000
            6<mn≤10
            14
            19
            27
            39
            55
            77
            110
            155
            219
            310
            438
            620
            876
            10<mn≤16
            14
            20
            28
            39
            56
            79
            111
            157
            222
            315
            445
            629
            890
            16<mn≤25
            14
            20
            28
            40
            57
            80
            114
            161
            227
            322
            455
            643
            910
            25<mn≤40
            15
            21
            29
            42
            59
            83
            118
            166
            235
            333
            471
            665
            941
            40<mn≤70
            16
            22
            31
            44
            62
            88
            125
            177
            250
            353
            499
            706
            999
            6000<d≤8000
            6<mn≤10
            16
            23
            32
            45
            64
            91
            128
            181
            257
            363
            513
            726
            1026
            10<mn≤16
            16
            23
            32
            46
            65
            92
            130
            184
            260
            367
            520
            735
            1039
            16<mn≤25
            17
            23
            33
            47
            66
            94
            132
            187
            265
            375
            530
            749
            1059
            25<mn≤40
            17
            24
            34
            48
            68
            96
            136
            193
            273
            386
            545
            771
            1091
            40<mn≤70
            18
            25
            36
            51
            72
            102
            144
            203
            287
            406
            574
            812
            1149
            8000<d≤10000
            6<mn≤10
            18
            26
            36
            51
            72
            102
            144
            204
            289
            408
            577
            816
            1154
            10<mn≤16
            18
            26
            36
            52
            73
            103
            146
            206
            292
            413
            584
            826
            1168
            16<mn≤25
            19
            26
            37
            52
            74
            105
            148
            210
            297
            420
            594
            840
            1188
            25<mn≤40
            19
            27
            38
            54
            76
            108
            152
            216
            305
            431
            610
            862
            1219
            40<mn≤70
            20
            28
            40
            56
            80
            113
            160
            226
            319
            451
            639
            903
            1277
