9圖樣標注
在齒條零件圖上應標注齒條的精度等級和齒厚極限偏差的字母代號或齒厚極限偏差值。
標注示例：

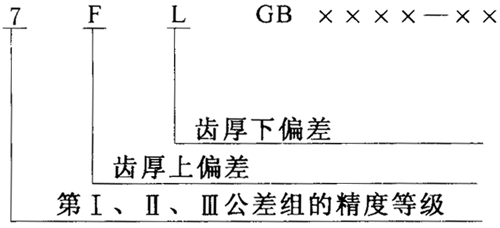

a.齒條的三個公差組精度為7級，其齒厚上偏差為F，下偏差為L(zhǎng)：
b.齒條第Ⅰ公差組精度為7級，第Ⅱ公差組精度為6級，第Ⅲ公差組精度為6級，齒厚上偏差為G，齒厚下偏差為M：

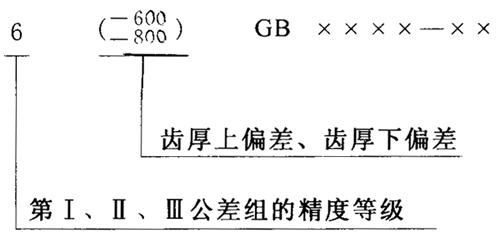

c.齒條的三個公差組精度同為6級，其齒厚上偏差為-600μm，下偏差為-800μm：
表1齒距累積公差FP μm
|
精度
等級 |
法向模數mn
mm |
齒條長度，mm |
|
～32 |
＞32
～50 |
＞50
～80 |
＞80
～160 |
＞160
～315 |
＞315
～630 |
＞630
～1000 |
＞1000
～1600 |
＞1600
～2500 |
|
3 |
≥1～10 |
6 |
6.5 |
7 |
10 |
13 |
18 |
24 |
35 |
50 |
|
4 |
≥1～10 |
10 |
11 |
12 |
15 |
20 |
30 |
40 |
55 |
75 |
|
5 |
≥1～16 |
15 |
17 |
20 |
24 |
35 |
50 |
60 |
75 |
95 |
|
6 |
≥1～16 |
24 |
27 |
30 |
40 |
55 |
75 |
95 |
120 |
135 |
|
7 |
≥1～25 |
35 |
40 |
45 |
55 |
75 |
110 |
135 |
170 |
200 |
|
8 |
≥1～25 |
50 |
56 |
63 |
75 |
105 |
150 |
190 |
240 |
280 |
|
9 |
≥1～40 |
70 |
80 |
90 |
106 |
150 |
212 |
265 |
335 |
400 |
|
10 |
≥1～40 |
95 |
110 |
125 |
150 |
210 |
300 |
375 |
475 |
550 |
|
11 |
≥1～40 |
132 |
160 |
170 |
212 |
280 |
425 |
530 |
670 |
750 |
|
12 |
≥1～40 |
190 |
212 |
240 |
300 |
400 |
600 |
710 |
900 |
1000 |
表2徑向綜合公差Fi″值 μm
|
法向模數mn
mm |
精度等級 |
|
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
≥1～3.5 |
- |
14 |
22 |
38 |
50 |
70 |
105 |
150 |
210 |
300 |
|
≥3.5～6.3 |
- |
20 |
32 |
50 |
70 |
105 |
150 |
200 |
300 |
420 |
|
≥6.3～16 |
- |
24 |
38 |
60 |
80 |
120 |
170 |
240 |
350 |
480 |
|
≥10～10 |
- |
32 |
50 |
75 |
105 |
150 |
200 |
300 |
420 |
600 |
表3 齒槽跳動公差Fr值 μm
|
法向模數mn
mm |
精度等級 |
|
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
≥1～3.5 |
6 |
7 |
14 |
24 |
32 |
45 |
65 |
90 |
130 |
180 |
|
＞3.5～6.3 |
8 |
13 |
21 |
34 |
45 |
65 |
90 |
130 |
180 |
260 |
|
＞6.3～10 |
9 |
15 |
24 |
38 |
55 |
75 |
105 |
150 |
220 |
300 |
|
＞10～16 |
11 |
18 |
30 |
45 |
63 |
90 |
130 |
180 |
260 |
370 |
|
＞16～25 |
14 |
24 |
36 |
56 |
90 |
112 |
160 |
220 |
320 |
460 |
|
＞25～40 |
17 |
28 |
45 |
71 |
100 |
140 |
200 |
300 |
420 |
600 |
表4一齒切向綜合Fi′值 μm
|
法向模數mn
mm |
精度等級 |
|
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
≥1～3.5 |
5.5 |
9 |
14 |
22 |
32 |
45 |
63 |
90 |
125 |
170 |
|
＞3.5～6.3 |
8 |
12 |
19 |
30 |
45 |
63 |
90 |
125 |
170 |
240 |
|
＞6.3～10 |
9 |
14 |
22 |
36 |
50 |
70 |
100 |
140 |
190 |
265 |
|
＞10～16 |
12 |
19 |
30 |
45 |
63 |
90 |
125 |
170 |
240 |
340 |
|
＞16～25 |
14 |
22 |
36 |
56 |
80 |
112 |
160 |
220 |
300 |
425 |
|
＞25～40 |
20 |
30 |
45 |
710 |
95 |
132 |
190 |
265 |
360 |
530 |
表5一齒徑向綜合公差Fi″值 μm
|
法向模數mn
mm |
精度等級 |
|
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
≥1～3.5 |
- |
5 |
8 |
14 |
19 |
28 |
40 |
55 |
80 |
110 |
|
＞3.5～6.3 |
- |
7.5 |
12 |
19 |
26 |
40 |
55 |
75 |
110 |
155 |
|
＞6.3～10 |
- |
9 |
14 |
22 |
30 |
45 |
60 |
90 |
125 |
170 |
|
＞10～16 |
- |
12 |
18 |
28 |
40 |
55 |
75 |
110 |
155 |
210 |
表6齒距極限偏差±fpt值
|
法向模數mn
mm |
精度等級 |
|
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
≥1～3.5 |
2.5 |
4 |
6 |
10 |
14 |
20 |
28 |
40 |
56 |
80 |
|
＞3.5～6.3 |
3.6 |
5.5 |
9 |
14 |
20 |
28 |
40 |
56 |
85 |
112 |
|
＞6.3～10 |
4 |
6 |
10 |
16 |
22 |
32 |
45 |
63 |
90 |
125 |
|
＞10～16 |
5.5 |
9 |
13 |
20 |
28 |
40 |
56 |
80 |
112 |
160 |
|
＞16～25 |
6 |
10 |
16 |
22 |
35 |
50 |
71 |
100 |
140 |
200 |
|
＞25～40 |
9 |
13 |
20 |
28 |
40 |
63 |
90 |
125 |
180 |
250 |
表7齒形公差ff值
|
法向模數mn
mm |
精度等級 |
|
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
≥1～3.5 |
3 |
5 |
7.5 |
12 |
18 |
25 |
35 |
50 |
70 |
100 |
|
＞3.5～6.3 |
4.5 |
7 |
10 |
17 |
24 |
34 |
48 |
63 |
90 |
130 |
|
＞6.3～10 |
5 |
8 |
12 |
20 |
28 |
40 |
55 |
75 |
110 |
150 |
|
＞10～16 |
7 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
132 |
190 |
|
＞16～25 |
8 |
12 |
20 |
32 |
45 |
63 |
90 |
125 |
170 |
240 |
|
＞25～40 |
10 |
16 |
25 |
40 |
56 |
71 |
100 |
140 |
190 |
265 |
表8齒向公差Fβ值
|
精度等級 |
法向模數mn
mm |
有效齒寬，mm |
|
～40 |
＞40～100 |
＞100～160 |
＞160～250 |
＞250～400 |
＞400～630 |
|
3 |
≥1～10 |
4.5 |
6 |
8 |
10 |
12 |
14 |
|
4 |
≥1～10 |
5.5 |
8 |
10 |
12 |
14 |
17 |
|
5 |
≥1～16 |
7 |
10 |
12 |
14 |
18 |
22 |
|
6 |
≥1～16 |
9 |
12 |
16 |
20 |
24 |
28 |
|
7 |
≥1～25 |
11 |
16 |
20 |
24 |
28 |
34 |
|
8 |
≥1～25 |
18 |
25 |
32 |
38 |
45 |
55 |
|
9 |
≥1～40 |
28 |
40 |
50 |
60 |
75 |
90 |
|
10 |
≥1～40 |
45 |
65 |
80 |
105 |
120 |
140 |
|
11 |
≥1～40 |
71 |
100 |
125 |
160 |
190 |
220 |
|
12 |
≥1～40 |
112 |
160 |
200 |
240 |
300 |
360 |
表9接觸斑點
|
接觸斑點 |
精度等級 |
|
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
按高度不小于 |
65 |
60 |
55 |
50 |
45 |
30 |
20 |
|
按長度不小于 |
95 |
90 |
80 |
70 |
60 |
40 |
25 |
表10
|
X方向軸線平行度公差fx=Fβ |
對Fβ見表8 |
|
Y方向軸線垂直度公差fy=1/2Fβ |
表11安裝距極限偏差±fa
|
第Ⅱ公差組精度等級 |
3～4 |
5～6 |
7～8 |
9～10 |
11～12 |
|
fa |
1/2IT6 |
1/2IT7 |
1/2IT8 |
1/2IT9 |
1/2IT11 |
|
齒
條
副
安
裝
距 |
大于 |
到 |
|
18 |
30 |
6.5 |
10.5 |
16.5 |
26 |
65 |
|
30 |
50 |
8 |
12.5 |
19.5 |
31 |
80 |
|
50 |
80 |
9.5 |
15 |
23 |
37 |
90 |
|
80 |
120 |
11 |
17.5 |
27 |
43.5 |
110 |
|
120 |
180 |
12.5 |
20 |
31.5 |
50 |
125 |
|
180 |
250 |
14.5 |
23 |
36 |
57.5 |
145 |
|
250 |
315 |
16 |
26 |
40.5 |
65 |
160 |
|
315 |
400 |
18 |
28.5 |
44.5 |
70 |
180 |
|
400 |
500 |
20 |
31.5 |
48.5 |
77.5 |
200 |
|
500 |
630 |
22 |
35 |
55 |
87 |
220 |
|
630 |
800 |
25 |
40 |
62 |
100 |
250 |
|
800 |
1000 |
28 |
45 |
70 |
115 |
280 |
|
1000 |
1250 |
33 |
52 |
82 |
130 |
330 |
|
1250 |
1600 |
39 |
62 |
97 |
155 |
390 |
|
1600 |
2000 |
45 |
75 |
115 |
185 |
460 |
表12齒厚極限偏差
|
C=+1fpt |
G=-6 fpt |
L=-16 fpt |
R-=-40 fpt |
|
D=0 |
H=-8 fpt |
M=-20 fpt |
S=-50 fpt |
|
E=-2 fpt |
J=-10 fpt |
N=-25 fpt |
|
|
F=-4 fpt |
K=-12 fpt |
P=-32 fpt |
|
附加說明：
本標準由中華人民共和國機械電子工業部提出。
本標準由鄭州機械研究所歸口。
本標準由鄭州機械研究所負責起草。
本標準主要起草人仇天任、吳昭同、陳伏生、張民安、孫洪娟、蔣承蔚。
