2.3.2 雙導程蝸輪滾刀

2.3.2.1設計特點

雙導程圓柱蝸桿傳動，在于蝸桿的左、右側螺旋面的導程不相等，因而蝸桿軸向的齒厚從一端到另一端逐漸增大。通過調整蝸桿的軸向位置，就可以使蝸輪副得到理想的嚙合側隙。所以常用于準確分度，小間隙傳動和承受雙向脈動載荷的各種蝸桿傳動機構中。

1）雙導程蝸輪滾刀的主要參數(shù)應與雙導程工作蝸桿一致，其設計特點為：

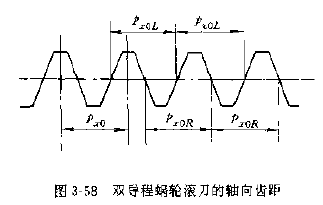

雙導程蝸輪滾刀有三種齒距；理論齒距p_xo左側面齒距p_xol和右側齒面齒距p_xor，見圖3-58。滾刀全長上各個刀齒的齒厚由一端向另一端逐漸增大，其中有一個刀齒的齒厚等于標準值，稱此刀齒為標準齒，通過標準齒中線的截面，稱為標準截面見圖3-59。標準齒和標準截面是制造滾刀時控制齒厚的依據(jù)，也是加工蝸輪時的對刀基準。





2）由于滾刀左、右側齒面的齒距不同，兩側齒面的導程角也不一樣，但在設計滾刀時仍按理論齒距計算滾刀的導程角和容屑槽螺旋角。

3）滾刀標準截面兩側的長度，應根據(jù)工作蝸桿標準截面 兩側的有效長度來確定。

4）雙導程蝸輪滾刀不能調頭使用，設計滾刀時要注意刀齒前面的方向，保證滾刀切齒時的主切削力能將蝸輪壓向工作臺。

2.3.2.2設計計算步驟

雙導程序蝸輪滾到設計步驟見表3-142。

                表3-142  雙導程蝸輪滾刀設計計算步驟及實例
