蝸輪剃齒刀是高精度蝸輪的最后精加工刀具。蝸輪剃齒刀一般可使蝸輪加工精度提高一級。
蝸輪剃齒刀是在蝸桿的兩側螺旋面作出許多容屑槽。其前刀面通過剃齒刀軸線的為阿基米德蝸桿剃齒刀，前刃面在螺紋法向截面上的為法向直廓蝸桿剃齒刀。
蝸輪剃齒刀容屑槽分為通槽式和閉槽式兩種，前者齒數較少，制造容易，后者齒數多，適于高精度蝸輪加工，一般蝸輪剃齒刀與工作蝸桿是在同一蝸桿磨床上磨削側螺紋面。
蝸輪剃齒刀的刀齒后面是一條后角為零度的刃帶，當加工鑄鐵蝸輪時，刃帶寬度為0.35～0.4mm；加工銅蝸輪時，刃帶寬度為0.15～0.2mm。

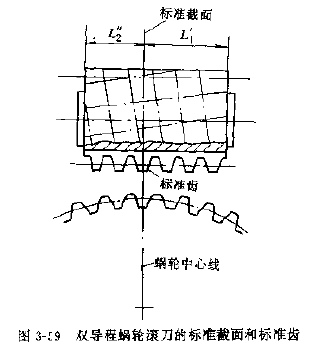

蝸輪剃齒刀的齒頂不參加工作，一般比工作蝸桿的齒頂高增大0.1mx（mx為蝸桿槽數）（見圖5-68）。
蝸輪剃齒刀的制造精度，可按表3-140高精度蝸輪滾刀的制造公差選取。
表3-140 普通蝸輪滾刀的制造公差
|
序號 |
項目 |
精度等級 |
模數mm |
|
＞0.5～1 |
＞1～2.25 |
＞2.25～4 |
＞4～6 |
＞6～8 |
＞8～10 |
|
1 |
孔徑偏差 |
AA、A |
H5（GB1801—79） |
|
B、C |
H5（GB1801—79） |
|
2 |
軸臺徑向圓跳動或帶柄滾刀支承部分的徑向圓跳動 |
AA |
8 |
10 |
10 |
10 |
10 |
15 |
|
A |
12 |
20 |
20 |
20 |
20 |
20 |
|
B |
15 |
20 |
20 |
20 |
20 |
20 |
|
C |
20 |
30 |
30 |
30 |
30 |
30 |
|
3 |
軸臺端面圓跳動或帶柄滾刀支承端面的圓端面 |
AA |
5 |
8 |
8 |
8 |
10 |
10 |
|
A |
8 |
10 |
10 |
20 |
20 |
20 |
|
B |
12 |
20 |
20 |
20 |
20 |
20 |
|
C |
15 |
20 |
20 |
25 |
25 |
25 |
|
4 |
最大齒距偏差 |
AA |
±5 |
±8 |
±8 |
±10 |
±12 |
±12 |
|
A |
±8 |
±10 |
±10 |
±15 |
±15 |
±25 |
|
B |
±12 |
±15 |
±15 |
±25 |
±25 |
±35 |
|
C |
±20 |
±25 |
±40 |
±40 |
±40 |
±40 |
|
5 |
多頭蝸輪滾刀的相鄰齒距差 |
AA |
8 |
12 |
12 |
15 |
18 |
18 |
|
A |
12 |
15 |
15 |
25 |
25 |
40 |
|
B |
18 |
25 |
25 |
40 |
40 |
50 |
|
C |
30 |
40 |
60 |
60 |
60 |
60 |
|
6 |
任意三個齒距長度內最大的齒距累積誤差 |
AA |
±8 |
±12 |
±12 |
±15 |
±18 |
±18 |
|
A |
±12 |
±15 |
±15 |
±25 |
±25 |
±40 |
|
B |
±18 |
±25 |
±25 |
±40 |
±40 |
±50 |
|
C |
±30 |
±40 |
±60 |
±60 |
±60 |
±60 |
|
7 |
齒形誤差 |
AA |
5 |
8 |
10 |
12 |
15 |
20 |
|
A |
8 |
12 |
15 |
18 |
25 |
30 |
|
B |
12 |
18 |
25 |
30 |
35 |
40 |
|
C |
20 |
30 |
50 |
70 |
70 |
70 |
|
8 |
刀齒前刀面的徑向性 |
AA |
20 |
30 |
40 |
50 |
60 |
80 |
|
A |
25 |
40 |
50 |
70 |
90 |
120 |
|
B |
35 |
60 |
80 |
110 |
140 |
170 |
|
C |
50 |
90 |
120 |
150 |
200 |
250 |
|
9 |
到齒前端面與內孔軸線的平行度（直槽滾刀） |
AA |
16 |
30 |
40 |
40 |
50 |
65 |
|
A |
20 |
35 |
45 |
50 |
60 |
70 |
|
B |
25 |
45 |
55 |
65 |
80 |
90 |
|
C |
30 |
45 |
55 |
65 |
80 |
90 |
|
10 |
容屑槽周節的最大累積誤差 |
AA |
25 |
35 |
40 |
50 |
50 |
60 |
|
A |
25 |
35 |
40 |
50 |
50 |
60 |
|
B |
30 |
35 |
40 |
50 |
60 |
70 |
|
C |
30 |
35 |
40 |
50 |
60 |
70 |
|
11 |
刀齒的徑向圓跳動（直槽滾刀） |
AA |
20 |
20 |
20 |
30 |
40 |
40 |
|
A |
25 |
30 |
30 |
40 |
40 |
50 |
|
B |
30 |
40 |
50 |
60 |
60 |
80 |
|
C |
40 |
50 |
70 |
70 |
70 |
90 |
|
12 |
刀齒的徑向圓跳動（螺旋槽滾刀） |
單頭 |
AA |
20 |
20 |
20 |
30 |
40 |
40 |
|
A |
25 |
30 |
30 |
40 |
40 |
50 |
|
B |
30 |
40 |
50 |
60 |
60 |
80 |
|
C |
40 |
50 |
70 |
70 |
70 |
90 |
|
多頭 |
AA |
30 |
30 |
30 |
45 |
60 |
60 |
|
A |
35 |
45 |
45 |
60 |
60 |
70 |
|
B |
40 |
60 |
70 |
80 |
80 |
100 |
|
C |
50 |
70 |
90 |
90 |
90 |
110 |
|
13 |
外徑錐度（直槽滾刀） |
AA |
20 |
30 |
30 |
40 |
40 |
50 |
|
A |
20 |
30 |
30 |
40 |
40 |
50 |
|
B |
30 |
40 |
40 |
45 |
45 |
50 |
|
C |
40 |
80 |
80 |
120 |
120 |
120 |
|
14 |
外徑錐度（螺旋槽滾刀） |
單頭 |
AA |
25 |
40 |
40 |
50 |
50 |
60 |
|
A |
30 |
40 |
40 |
50 |
50 |
60 |
|
B |
40 |
50 |
50 |
55 |
55 |
60 |
|
C |
50 |
90 |
90 |
130 |
130 |
130 |
|
多頭 |
AA |
30 |
50 |
50 |
60 |
60 |
70 |
|
A |
40 |
50 |
50 |
60 |
60 |
70 |
|
B |
50 |
60 |
60 |
65 |
65 |
70 |
|
C |
60 |
100 |
100 |
140 |
140 |
140 |
|
15 |
齒厚偏差 |
AA |
±12 |
±20 |
±25 |
±30 |
±40 |
±50 |
|
A |
±12 |
±20 |
±25 |
±30 |
±40 |
±50 |
|
B |
±12 |
±20 |
±25 |
±30 |
±40 |
±50 |
|
C |
±20 |
±30 |
±40 |
±50 |
±60 |
±70 |
|
16 |
外徑偏差 |
AA |
+0.15m①
-0.10m |
+0.25m
-0.15m |
+0.3m
-0.2m |
|
A |
|
B |
|
C |
±0.15m |
±0.3m |
±0.5m |
|
17 |
容屑槽的導程誤差（螺旋槽滾刀） |
|
容屑槽螺旋角βk |
|
βk≤10° |
βk＞10° |
|
AA |
1.5%Pk |
1%Pk |
|
A |
2%Pk |
1.5%Pk |
|
B |
2.5%Pk |
2%Pk |
|
C |
3%Pk |
2.5%Pk |
