Ⅰ型雙面及三面粗切銑刀

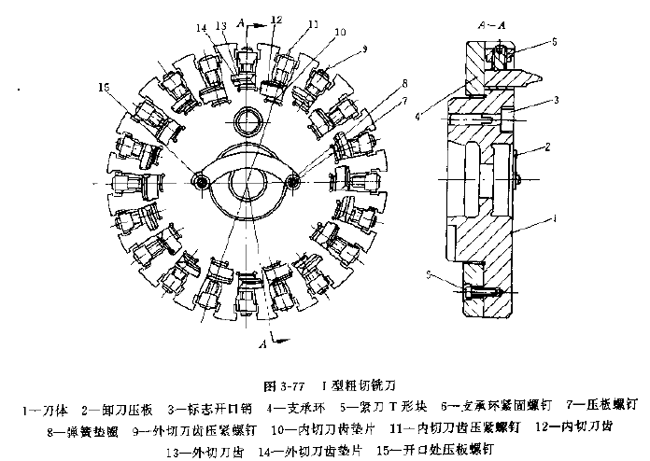

Ⅰ型雙面及三面粗切銑刀用于粗加工弧齒錐齒輪和準雙曲面齒輪副中的大、小齒輪。該銑刀刀體硬度高、剛性好、刀齒采用T型塊夾緊，結構緊湊，刀齒數(shù)量多，且裝卸靈活方便，銑刀有A、B兩中型式的錐孔直徑，A型孔適用于國產機床，B型孔適用于進口格里森機床或新型仿制機床。銑刀公稱直徑有3.75，4.5，5，6，7，5，9，10.5，12，14，16，18in等十一種，其結構型式和基本尺寸見圖3-77和表3-152~153。
表3-152 Ⅰ型雙面粗切銑刀
|
標稱直徑（in）① |
刀齒數(shù) |
錐孔直徑D（mm） |
刀尖距W（mm） |
齒形角 |
切深（mm） |
|
外刀 |
內刀 |
外刀aw |
內刀aN |
|
3.75 |
8 |
8 |
A：φ58.196
B：φ58.221 |
0.5~2.5 |
10°~21° |
10°~21° |
9.5 |
|
4.5 |
10°~26° |
10°~35° |
|
5 |
0.5~3.0 |
10°~35° |
10°~35° |
|
6 |
10 |
10 |
0.5~3.75 |
12.7 |
|
7.5 |
12 |
12 |
0.5~4.75 |
14.2 |
|
9 |
14 |
14 |
|
10.5 |
16 |
16 |
A：φ126.960
B：φ126.966 |
0.75~6.25 |
10°~28° |
10°~33° |
19.4 |
|
12 |
18 |
18 |
|
14 |
1.25~7.5 |
10°~28° |
10°~35° |
25.4 |
|
16 |
20 |
20 |
φ126.835
A：L=22
B：L=22.25 |
|
18 |
表3-153 Ⅰ型三面粗切銑刀
|
標稱直徑（in）① |
刀齒數(shù) |
錐孔直徑D（mm） |
刀尖距W（mm） |
齒形角 |
切深（mm） |
|
外刀 |
中刀 |
內刀 |
外刀aw |
內刀aN |
|
7.5 |
6 |
12 |
6 |
A：φ58.196
B：φ58.221 |
2.0~5.0 |
10°~33° |
10°~35° |
14.2 |
|
9 |
7 |
14 |
7 |
|
10.5 |
8 |
16 |
8 |
A：φ126.96
B：φ126.966 |
2.0~6.5 |
10°~28° |
10°~33° |
19.4 |
|
12 |
9 |
18 |
9 |
|
14 |
2.5~9.5 |
10°~28° |
10°~35° |
25.4 |
|
16 |
10 |
20 |
10 |
φ126.835
A：L=22
B：L=22.25 | |
