Ⅱ型雙面及三面粗切銑刀

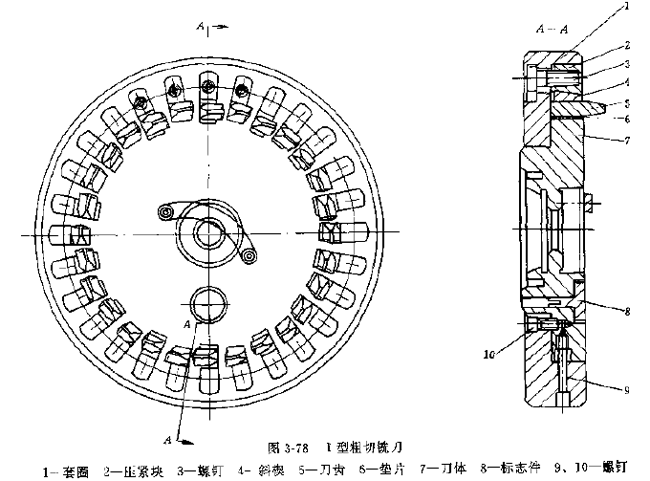

Ⅱ型雙面及三面粗切銑刀也是用于粗加工弧齒錐齒輪和準雙面齒輪副中的大、小齒輪。該銑刀結構先進，刀體強度高，剛性好，刀齒采用斜楔夾緊，刀齒分布緊湊，刀齒數量多，而且刀齒安裝靈活方便，這種銑刀只能用于進口的格里森機床或新型仿制機床上。銑刀公稱直徑有5、6、6.25、7.5、9等五種，其結構型式和基本尺寸見圖3-78和表3-154~表3-155。
表3-154 Ⅱ型雙面粗切銑刀
|
標稱直徑① |
刀齒數 |
錐孔直徑D（mm） |
刀尖距W（mm） |
齒形角 |
切深 |
|
外刀 |
內刀 |
外刀aw |
內刀aN |
|
5 |
10 |
10 |
φ58.221 |
0.75~2.5 |
10°~20° |
10°~31° |
12.7 |
|
6 |
12 |
12 |
10°~28° |
10°~31° |
9.5 |
|
6.25 |
10°~20° |
10°~31° |
12.7 |
|
7.5 |
14 |
14 |
10°~28° |
10°~32° |
14.3 |
|
9 |
16 |
16 |
表3-155 Ⅱ型三面粗切銑刀
|
標稱直徑① |
刀齒數 |
錐孔直徑D（mm） |
刀尖距W（mm） |
齒形角 |
切深 |
|
外刀 |
中刀 |
內刀 |
外刀aw |
內刀aN |
|
5 |
5 |
10 |
5 |
φ58.221 |
1.65~3.75 |
10~28 |
10~26 |
12.7 |
|
6 |
6 |
12 |
6 |
1.65~2.5 |
10~28 |
10~31 |
9.5 |
|
6.25 |
1.65~3.75 |
10~21 |
10~26 |
12.7 |
|
7.5 |
7 |
14 |
7 |
10~28 |
10~32 |
14.3 |
|
9 |
8 |
16 |
8 | |
