4.2當量切向力、當量轉矩、當量功率

當傳遞的載荷非恒定時，既要考慮尖峰載荷及基循環次數，又要考慮中間載荷及其循環次數。這類載荷按工作循環次數劃分。并可用載荷圖譜表示。此時，應按工作循環次數下的累積疲勞效應計算齒輪的強度。變載荷下的齒輪強度計算方法見GB/T3480-1997的附錄B。

4.3最大切向力、最大轉矩、最大功率

在變載荷下，最大切向力F_tmax（或?qū)��?yīng)的最大轉矩T_max，最大功率P_max）的大小可由合適的安全離合器限定。當相應于靜應力極限的抗點蝕與抗折斷的安全系數確定后（見第5章、第6章），F(xiàn)_max、T_max、P_max應是已知的。

4.4使用系數K_A

為了補償由于外部因素引起的齒輪載荷增加，用使用系數K_A來調節各義載荷F_r。這種附加載荷主要取決于原動機和從動機的特性以及包括軸和聯軸器在內的系統的質量和剛度。

使用系數的大小建議由用戶和制造商或設計者協商確定。

K_A可通過精密測量和對傳動系統的全面分析，或根據可靠的現場經驗來確定（見4.2）。

如果沒有可靠的數據，即使在初步設計階段，也可采用附錄C中推薦的K_A值，這些K_A值是在最小安全系數為1.25時得出的。

4.5動載系數K_V

動載系數是包含內部附加動載荷在內的輪齒上的總載荷與輪與傳遞的切向載荷之比。

本標準的計算方法假定：齒輪副由一個基本單質量彈簧系統組成，這個系統包括小齒輪和大齒輪的綜合質量和輪齒的嚙合剛度。該方法還假定每個齒輪副象單級齒輪副一樣，即不考慮多級傳動中其他各級的相互影響。這個假定僅適用于大齒輪和小齒輪的當量軸的扭轉剛度（在齒輪的基圓半徑處測量）小于嚙合剛度時的情況。剛性軸的處理方法見4.5.2和附錄B中B1。

由軸及其連結的質量的扭轉振動所產生的力不包括在K_V中，這些力應包括在其他外部力中（如在使用系數中考慮）。

在多分支齒輪傳動中，有多個固有頻率，這些固有頻率與單對齒傳輸線嚙合時齒輪副的固有頻率相比，或高或低。當這些齒輪在臨界區運轉時，建議用測量或?qū)φ麄�(gè)系統作全面的動力學分析確定（參見GB/T3480-1997中6.2或ISO 6336-1中6.2中的A法）。

計算K_V時的單位載荷用F_teq/b或F_tK_A/b。當F_tK_A/b或F_teq/b小于100N/mm時，用100N/mm。

當F_tK_A/b＜50N/mm時，尤其是對高速動轉的低精度直齒輪或斜齒輪，存在著很大的振動危險（有時會造成脫嚙）。

4.5.1確定K_V的參數計算

4.5.1.1誘導質量m_red

a)單級齒傳輸線副誘導質量

式中：m_red——齒輪副轉換到嚙合線上的單位齒寬誘導質量，kg/mm；

   m₁^*，m₂^*——小輪及大輪轉化到嚙合線上的單位齒寬當量質量，kg/mm；

式中：J₁、J₂——小輪及大輪單位齒寬的轉動慣量，kg·mm²/mm；

     r_b1、r_b2——小輪及大輪的基圓半徑，mm。

b)多級齒輪副誘導質量

見附錄B。

c)非常規設計齒輪的誘導質量

下列情況的誘導質量計算，見附錄B：

——齒高中部的直徑d_m1大約等于軸徑的軸齒輪；

——兩個剛性聯接的同軸齒輪；

——由兩個小齒輪驅動的大齒輪；

——行星齒輪；

——惰輪。

4.5.1.2齒輪副臨界轉速

a)小齒輪臨界轉速n_E1

式中：n_E1——小齒輪臨界轉速，r/min；

      z₁——小齒輪齒數；

     C_γ——嚙合剛度，N/（mm·μm），見附錄A。

b)臨界轉速比N

小齒傳輸線轉速與臨界轉速的比值稱為臨界轉速比：

由于軸、軸承、箱體等的剛度及相應的阻尼未考慮，因此，臨界轉速可能高于或低于由式（9）計算的值。為安全起見，臨界區域的界際為：

N_s＜N≤1.15…………………………（11）

臨界轉速比的下限N_S可按下面兩種情況確定。

當載荷F_tK_A/b＜100N/mm時

當F_tK_A/b≥100N/mm時

N_S=0.85………………………………（13）

4.5.1.3齒輪精度與跑合參數B_P，B_f­，B_K

B_P，B_f­，B_K分別為考慮齒距偏差、齒廓偏差和齒廓修形對動載荷影響的無量綱參數^4）。（齒頂修緣僅用于GB/T 10095規定的0～5級齒輪。）

式中：c′——單對齒剛度，N/(mm·μm)；

       b——對齒輪的較小齒寬，mm；

      C_a——設計修緣量，μm；沿齒廓法線方向計量，當無修緣時：取C_a­=C_ay，C_ay為由跑合產生的齒頂磨合量（μm），C_ay按下式計算：

當大、小齒輪材料不同時

C_ay=0.5(C_ay1+ C_ay2)……………………（18）

C_ay1和 C_ay2分別按式（17）計算。

f_pbeff、f­_paeff——分別為有效基圓齒距偏差和有效齒廓形狀偏差，μm；f_pbeff和f_paeff為跑合后的值，根據相應的跑合量y_p和y_f(μm)確定：

f_pbeff=f_pb-y_p……………………（19）

f_paeff=f_fa-y_f……………………（20）

式中：f_pb，f­_fa——分別為基圓齒距極限偏差和齒廓形狀偏差，μm；f_pb和f_fa取大、小齒輪中的較大值。

4.5.1.4跑合量y_p，y_a，y_f

對調質齒輪：

式中：y_a——齒廓跑合量，μm。

對表面硬化（滲碳）、氧化和氮碳共滲齒輪：

y_p=y_a=0.075f_pb…………………………（23）

y_f=0.075f_fa…………………………（24）

當大、小齒輪的材料不同時，取小齒輪和大齒輪的平均值：

y_p=0.5(y_a1+ y_a2)=0.5(y_p1+ y_p2)……………………（25）

y_f=0.5(y_f1+ y_f2)……………………（26）

4.5.2亞臨界區（N≤N_S）的動載系數

在這個區域中，如果輪齒的嚙合頻率符合N=1/2或N=1/3時，可能會發生共振。對精密斜齒輪或經適當修形的直齒輪（齒輪的精度等級為GB/T10095的5級或更高）出現共振的可能性較小。

如果直齒輪的重合度較小或精度較低時，K_V值可達到主共振區內的K_V值，若出現這種情況，應修改設計或運行參數。

在N=1/4，1/5，……時的共振，由于相應的振幅一般很小，很少會引起麻煩。

對主動軸和從動軸剛度不同的齒輪副，當N=0.2，……0.5時，如果剛性較大的軸轉化到嚙合線上的扭轉剛度c與嚙合剛度的數量級相同時，即如果c/r_b²與c_r的數量級相同時，輪齒的嚙合頻率會激勵固有頻率，此時，動載荷的增量會超過式（27）的計算值。

K_V=（NK）+1……………………（27）

K=（C_V1B_P）+（C_V2B_f）+( C_V3B_K)……………………（28）

式中：C_V1、C_V2、C_V3——分別為考慮齒距偏差、齒廓偏差和嚙合剛度周期性變化的影響系數，見表2。

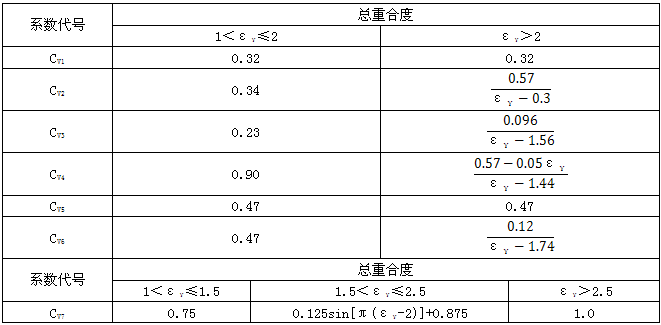

表2系數C_V1～C_V7的計算公式



4.5.3主共振區（N_S＜N≤1.15）的動載系數

總重合度較大的高精度斜齒輪可在該區間令人滿意地工作，對于精度不低于5級（按GB/T10095.1的規定）且有適當修形的直齒輪也可在該區間工作。

對于上述齒輪：

K_V=（C_V1B_P）+（C_V2B_f）+( C_V3B_K)+1……………………（29）

式中：C_V4——考慮嚙合剛度周期性變化引起齒輪副扭轉共振的影響系數，見表2。

4.5.4超臨界區（N≥1.5）的動載系數

在這個區域，當N=2，3……時可能發生共振峰值。然而，大多數情況下振幅較小，這是由于比嚙合頻率低的頻率所產生的激振力一般較小的緣故。

在超臨界區工作的齒輪，還有必要考慮由齒輪和軸系的橫向振動可能產生的動載荷。當臨界橫向振動頻率接觸近于齒輪的旋轉頻率，具這種情況無法避免時，動載荷必須要考慮。

K_V=（C_V5B_P）+（C_V6B_f）+ C_V7­………………（30）

式中：C_V5、C_V6——在超臨界區內分別考慮齒距偏差和齒廓偏差的影響系數，見表2；

C_V7——考慮因嚙合剛度變動，在恒速運行時與輪齒彎曲變形產生的分力有關的系數，見表2。

4.5.5過渡區（1.15＜N＜1.5）的動載系數

在這個區域，動載系數由N=1.15和N=1.5時的K_V值（見4.5.3和4.5.4）線性插值確定。

4.6接觸強度計算的齒向載荷分布系數K_Hβ

齒向載荷分布系數K_Hβ是考慮沿齒寬載荷分布不均勻?qū)�齒面接觸應力影響的系數。

本標準的計算方法適用于有如下特征的齒輪：

a)小齒傳輸線對稱于軸承安裝在實心軸上，或d_i/d_sh＜0.5的空心軸上（小齒輪非對稱布置時產生的彎曲變形必須考慮并加到嚙合螺旋線誤差分量f_ma上，或用附加的完全螺旋線修形予以補償）；

b)小齒傳輸線直徑接觸等于軸徑；

c)大齒輪和箱體、大齒輪軸、軸承的剛度足夠大；

d)在載荷作用下接觸斑點布滿全齒寬；

e)小齒輪軸上沒有附加的外載荷（如由聯軸器施加的載荷）；

f)按4.6.1.2的規定，跑合量y_β≤y_βmax。F_βx的值可按式（32）校驗：

g)建議用于f_ma的數值進行檢驗確認，如工作狀態下的接觸斑點。

行星齒輪的應用見附錄B中的B2。

4.6.1計算K_Hβ的參數

4.6.1.1嚙合螺旋線偏差分量f_ma⁵⁾（^5）對于齒輪副，取其中的較大f_Hβ值代入式（33）～式（35）中。）(假定是由制造偏差引起的)

f_ma為齒輪副相嚙輪齒齒廓之間最大分離量。

a)齒輪無修形或無裝配調整

f_ma=1.0f_Hβ……………………（33）

式中：f_Hβ­——螺旋線斜率偏差，μm。

b)裝配時進行檢驗調整（對研或輪載跑合，可調軸承或合適的螺旋線修形）或鼓形齒齒輪副

f_ma=0.5f_Hβ……………………（34）

c)具有合理齒端修薄的齒輪副

f_ma=0.7f_Hβ……………………（35）

4.6.1.2跑合量y_β,跑合系數x_β

y_β是跑合后使初始嚙合螺旋線偏差f_βx（μm）減少的量；x_β是表明跑合后嚙合螺旋線偏差特征的系數。只要y_β和f_βx成比例，在計算中可以使用x_β。

a)對調質鋼

式中：σ_Hlim­——試驗齒輪的接觸疲勞極限，N/mm²，見5.7；

       f_βx­_­——初始嚙合螺旋線偏差，μm；f_βx­_­的取值如下：

v≤5m/s時，f_βx­_­無限制；

5m/s＜v≤10m/s時，f_βx­_­≤80μm；

v＞10m/s時，f_βx≤40μm

b)對滲碳淬火鋼、表面硬化鋼、滲氮鋼和氮碳共滲鋼

y_β=0.15F_βx……………………（38）

式中：F_βx=40μm。

x_β=0.85……………………（39）

c)當大、小齒輪的材料不同時，大、小齒輪的y_β和x_β應分別計算，然后計算平均值

y_β=0.5(y_β1+y_β2)……………………（40）

x_β=0.5(x_β1+x_β2)……………………（41）

4.6.2齒向載荷分布系數K_Hβ

4.6.2.1未經螺旋線修形的齒輪副

a）直齒輪副和單斜齒輪副^6）（^6）假定所有轉矩從一個軸端輸入，如果轉矩從兩個軸端輸入或從雙斜齒中間輸入，有必要作更精確的分析。）

b)雙斜齒輪副^6），7）(⁷⁾離轉矩輸入端較近的半邊斜齒輪的K_Hβ的值較大；空刀槽比齒寬小時，切向力被兩個單斜齒均分。計算K_Hβ時若采用半個齒寬（包括半個空刀槽），所得值較大。因此，對大空刀槽雙斜齒傳輸線，K_Hβ應按GB/T 3480中一般方法計算。)

4.6.2.2經螺旋線修形的齒輪副

a)直齒輪副和單斜齒輪副^6）

——部分螺旋線修形^8）（^8）扭轉變形可由螺旋線或螺旋角修形完全補償。另外，要求補償彎曲變形時必須采用鼓形齒。）（僅補償扭轉變形）

——完全螺旋線修形（補償扭轉變形和彎曲變形）

當K_Hβ＜1.05時，取K_Hβ=1.05。

b)雙斜齒傳輸線副^6），7）

完全螺旋線修形^9）（^9）兩個單斜齒完全螺旋線修形是必要的。部分螺旋線修形只是補償扭轉變形，對于對稱布置的雙斜齒傳輸線是不適合的。扭轉和彎曲變形可由螺旋角修形完全補償。然而，只修轉矩輸入端的單邊齒輪常常已經足夠，另一邊斜齒輪的扭轉和彎曲變形幾乎相互補償。但這種情況應予證實。）（補償扭轉變形和彎曲變形）

當K_Hβ＜1.05時，取K_Hβ=1.05。

式（44）～式（46）是根據4.6的假定a）到g)推出的。

4.7彎曲強度計算的齒向載荷分布系數K_Fβ

用b₁/h₁和b₂/h₂中的較小者作為b/h。邊界條件：當b/h＜3時，取b/h=3。對雙斜齒輪，用b_B代替b。

4.8齒間載荷分配系數K_Hα、K_Fα

接觸強度計算的齒間載荷分配系數K_Hα和彎曲強度計算的齒間載荷分配系數K_Fα是考慮同時嚙合的各對輪齒間載荷分配不均勻的影響系數。

對于高速齒輪：

K_Hα=K_Fα=1.0……………………（49）
