附錄A

（標準的附錄）

輪齒剛度c′和c_r

輪齒剛度定義為使一對或幾對同時嚙合的無偏差輪齒在1mm齒寬上產生1μm撓度所需的嚙合線上^17）（^17）可近似使用F_t、（F_m、F_th……）代替F_bt來確定輪齒變形，用有關系數或修形將F_t轉換為F_bt（載荷與基圓柱相切），與其他不定因素（如測量值的公差）相比，這種轉換所需要的修形可忽略不計。）的載荷。

直齒輪的單對齒嚙合鋼度c′是指一對輪齒的最大剛度，大致等于單齒嚙合狀態下一對輪齒的剛度^18）（^18）當ε_α＞1.2時，單對齒嚙合區外界點處的c′近似等于單對齒嚙合剛度的最大值。）斜齒輪的c′是指一對輪齒在法截面內的最大剛度。

嚙合剛度c_r是所有嚙合輪齒的剛度的平均值。

本標準適用范圍為：±x₂≤x₁≤x₂(+號用于外嚙合，-號用于內嚙合)。

A1單對嚙剛度c′

單位載荷F_tK_A≥100N/mm:

c′=0.8c_th′C_RC_B­cosβ……………………（A1）

A1.1單對齒剛度的理論值c_th′

c_th′=1/q′……………………（A2）

式中：

式中：符號“+”：“+”用于外嚙合，“-”用于內嚙合；系數C₁～C₂的值見表A1。

表A1系數C₁～C₂的值

C1	C2	C3	C4	C5	C6	C7	C8	C9
0.04723	0.1551	0.25791	0.00635	0.11654	0.00193	0.24188	0.00529	0.00182

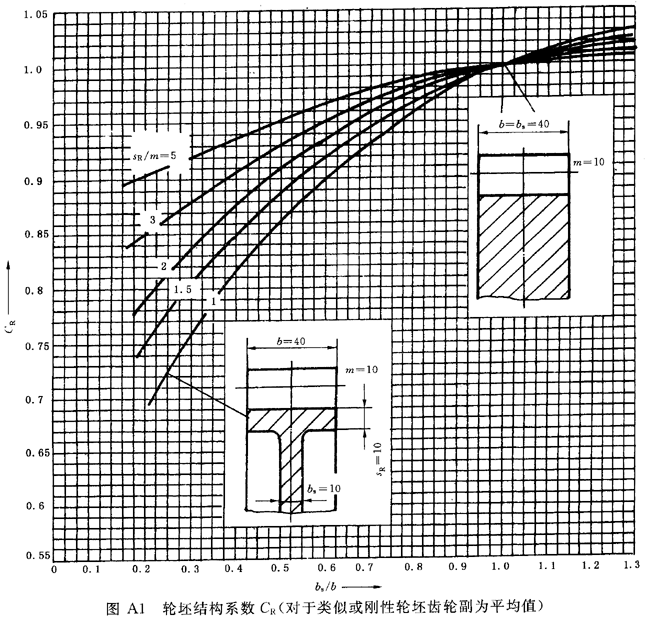

A1.2輪坯結構系數C_R

對實心盤形齒輪，取C_R=1。

對其他齒輪：

邊界條件：若b_s/b＜0.2，取b_s/b=0.2；若b_s/b＞1.2；若S_R/m_n＜1,取S_R/m_n=1，

代號的意義見圖A1。

A1.3基本齒條系數C_B

對于標準基本齒廓^19）（^19）基本齒條齒廓的參數：α_p=20°、h_ap=m_n、h_fp=1.2m_n、ρ_fp=0.2m_n，式（A2）和式（A3）的適用范圍為：x₁≥±x₂，-0.5≤x₁±x₂(符號“±”：“+”用于外 外合，“-”用于內嚙合)。在100≤F_bt/b≤1600N/m范圍內計算值和實際值的誤差在+5%和-8%之間。），C_BS=1（標準值）；

對于其他基本齒廓，C_BD（差別值）由式（A5）計算：

C_BD-[1+0.5(1.2-h_fp/m_n­)][1-0.02(20°-α_n)]………………（A5）

A1.4附加說明

a)內齒輪傳動

內齒輪輪齒單對齒嚙合剛度的近似值可由式（A2）、式（A3）計算，此時，式中的z_n2取為無窮在。

b)單位齒寬載荷F_tK_A/b＜100N/mm

c)上述計算適用于剛制齒輪副，對其他材料組合的情況，參見GB/T 3480-1997中6.5。

A2嚙合剛度c_γ

　　　　ε_α≥1.2的直齒輪和β≤30°的斜齒輪，嚙合剛度由式（A7）計算：

c_γ=c′(0.75ε_α+0.25)……………………（A7）

式中：c′由式（A1）確定。

附錄B

（標準的附錄）

非常規設計齒輪的特性

B1行星齒輪系數的動載系數

在有惰輪（中間輪）以及行星輪系（行星輪和太陽輪組成）的多嚙合齒輪傳動系中，有幾個固有頻率。這些固有頻率比單嚙合的單個齒輪副的固有頻率或高或低。

盡管用本標準中的方法確的K_V­是不可靠的，但對初步評價或多或少還是有用的。建議：如果有可能，應使用更精確的方法重新確定K_V。

對于非常規的齒輪設計，應優先使用對系統進行全面的分析來確定K_V。

B1.1不均載系數K_γ（多載荷分支）

在多分支傳動齒輪系中（如行星齒輪），總載荷不完全平均分布在每個嚙合處，此時引入不均載系數來考慮。

適當時，可用K_AK_γ來代替式（52）、式（53）和式（89）中的K_A。

B1.2外齒輪副的誘導質量

參見4.5.1.1。

B1.3臨界轉速

非常規設計齒輪的臨界轉速來實測或?qū)φ麄�(gè)系統進行全面分析來確定。然面，其他方法也可以近似使用。下面是一些例子。

a)軸齒傳輸線的軸徑近似等于輪齒中部的直徑d_m1

由于軸齒輪的較高的扭轉剛度在很大程度上由軸的質量來補償，因此，可用常規方法，即用小齒傳輸線的質量（輪齒部分）和名義嚙合剛度C_γ來計算臨界轉速。

b)兩個剛性連接的同軸齒輪

計入較大齒輪的質量。

c)兩個小齒輪驅動一個大齒輪

通常大齒輪的質量比小齒輪質量大得多，各對嚙合的齒輪可分別考慮，即：

——通常大齒輪的質量比小齒輪質量大得多，各對嚙合的齒輪可分別考慮，即：

——第一個小齒輪和大齒輪構成的齒輪副；

——第二個小齒輪和大齒輪構成的齒輪副。

d)行星齒輪傳動

由于多分支傳動包括多個嚙合剛度而不是一個嚙合處的剛度，因此，行星齒輪傳動的振動特性非常復雜。用簡單的公式計算的K_V值，應進行仔細的理論或?qū)嶒?yàn)分析，或在使用經驗的基礎上加以驗證。

1)太陽輪和行星輪

確定太陽輪臨界轉速n_E1的誘導質量：

式中：J_sun，J_pla——分別為太陽輪和一個行星輪單位齒寬的轉動慣量，kg·mm²/mm；

r_bsun，r_bpla——分別為太陽輪和行星輪的基圓半徑，mm；

p——計算輪系中行星輪的個數。

由式（B1）得出的m_red值在計算N時要用到（見4.5.1.2），在該式中，計算嚙合剛度C_γ要用近似等于單個行星齒輪的嚙合剛度，計算z₁時要用太陽輪的齒數。

對行星齒傳輸線，應注意B_p、B_f、B_k(見4.5.1.3)計片段公式中的F_t等于作用到太陽輪上的總切向載荷除以行星輪的個數。

2)行星輪和與齒輪箱體剛性連接的內齒圈

此時，假定內齒圈的質量為無窮大，因此，誘導質量等于行星齒傳輸線的當量質量，m_red由式（B2）確定：

式中代號的意義同式（B1）。

3)行星齒輪和轉動內齒圈

此時，內齒圈的當量質量按外齒輪處理，行星齒輪的誘導質量按式（B2）計算。當內齒圈與幾個行星齒輪嚙合時，按B1.3c）處理。

B1.4惰輪（中間輪）

當主動齒輪和從動齒輪大致相同，惰輪的尺寸也大致相同或稍大一點時，可按下列公式近似計算。

1)誘導質量

式中：J₁、J₂、J₃——分別為小齒輪，中間輪和大齒輪單位齒寬的轉動慣量，kg·mm²/mm。

2)嚙合剛度

c_γ=0.5(c_γ1,2+c_γ2,3)……………………（B4）

式中：c_r1,2——主動輪和中間輪齒輪副的嚙合剛度；

c_r2,3——中間輪和從動輪齒輪副的嚙合剛度（c_r的確定見附錄A），如果臨界轉速比的范圍為0.6＜N＜1.5時，建議進行更精度的分析。

如果中間輪遠大于主動輪和從動輪，或者主動輪或從動輪遠小于另外兩輪時，K_V­可按單個嚙合副分別計算，即：

主動輪-中間輪副；

中間輪-從動輪副。

上述m_red的計算值可代替式（6）中的m_red，用以下計算臨界轉速。

對未提及的情況，建議進行精確分析。

B2簡單行星齒輪的齒向載荷分布系數K_Hβ、K_Fβ

齒向載荷分布系數K_Hβ、K_Fβ是分別用以考慮沿齒寬方向載荷分布不均勻?qū)�齒面接觸和輪齒彎曲強度影響的系數。

適用于單級行星齒輪副，其特點如下^20）（^20）未考慮齒形聯軸器的反作用力，當傳動件為剛性和柔性聯軸器的摩擦特性不滿足要求時，反作用力將引起沿齒寬的載荷分布不均勻。）：

太陽輪或行星架及有時連內齒圈都是浮動件，否則各行星齒輪的均載應通過加工的高精度和（或柔性來達到。有必要時，可參考上述條文的詳細內容。）

需確定下列數據：

——根據4.6.1.1，確定加工偏差f_ma；

——根據4.6.1.2，確定跑合系數x_β­；

——根據附錄A確定嚙合剛度。

考慮到行星輪之間的切向載荷分配的不均勻性，引入了系數K_γ（見B1.1），因此，每個行星輪的平均切向力為F_m=F_tK_AK_γK_V,F_t為每個嚙合副所傳遞的名義切向力，對雙斜齒輪F_t為兩個單邊斜齒輪的載荷之和。

a)直齒傳輸線和單斜齒輪^21）（^21）同角注6）。）

1)無螺旋線修形的太陽輪（Z）和行星輪（P）副，行星輪裝于固定的剛性行星架銷軸上

2)部分螺旋線修形的太陽輪（Z）和行星輪（P）副，其他條件同1）（修形僅補償扭轉變形），K_Hβ按式（44）確定。

3)無螺旋線修形的太陽輪（Z）和行星輪（P）副，行星輪帶軸頸，該軸頸裝于行星架的軸承內

4)完全螺旋線修形的太陽輪（Z）和行星輪（P）副，其他條件同3），彎曲變形和扭轉變形完全補償，K_Hβ按式（45）確定。

5)無螺旋線修形的內齒圈（H）和行星輪（P）副，行星輪帶軸頸，該軸頸裝于行星架的軸承內

6)部分螺旋線修形的內齒圈（H）和行星輪（P）副，其他條件同5），修形僅補償彎曲變形，K_Hβ按式（45）確定。

7)有或無螺旋線修形的內齒圈（H）和行星輪（P）副，行星輪裝于固定的剛性行星架銷軸上，K_Hβ按式（45）確定。

b)雙斜齒輪^22）（^22）見角注6）和7）。）

1)無螺旋線修形的太陽輪（Z）和行星輪（P）副，行星輪裝于固定的剛性行星架銷軸上

2)部分螺旋線修形（僅補償扭轉變形）^23）（^23）見角注9）。）的與1）相同的齒輪副，K_Hβ按式（44）確定。

3)無修形的太陽輪（Z）行星傳輸線（P）副，行星輪帶輪頸，該軸頸裝于行星架的軸承內

4)完全螺旋線修形（補償彎曲和扭轉變形）的與3）相同的齒輪副，K_Hβ按式（46）確定。

5)無螺旋線修形的仙齒圈（H）和行星輪副，行星輪帶軸頸，該軸頸裝于行星架的軸承內

6)部分螺旋線修形（僅補償彎曲變形）的與5）相同的齒輪副，K_Hβ按式（46）確定。

7)有或無螺旋線修形的內齒圈（H）和行星齒輪（P），行星輪裝于固定的剛性行星架銷軸上，K_Hβ按式（46）確定。
