5基本齒廓的齒形參數
5.1凸齒齒廓
基本齒廓工作弧為凸圓弧的齒廓。
5.2凹齒齒廓
基本齒廓工作弧為凹圓弧的齒廓。
5.3雙圓弧齒廓
基本齒廓工作弧由凸凹兩段圓弧構成的齒廓。
5.4壓力角
基本齒廓上任一點和該齒廓圓心的連線與節線的夾角。
5.5名義接觸點
在基本齒廓中，壓力角為標準值時的齒廓圓弧半徑線與齒廓的交點。
5.6齒廓圓弧半徑差
基本齒廓的凹、凸齒廓圓弧半徑之差。

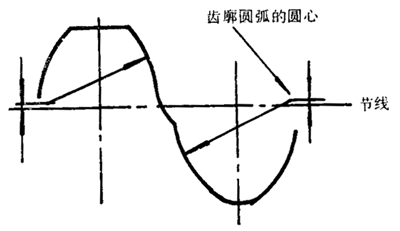

5.7齒方圓心移距
齒廓圓弧的圓心到節線間的距離。

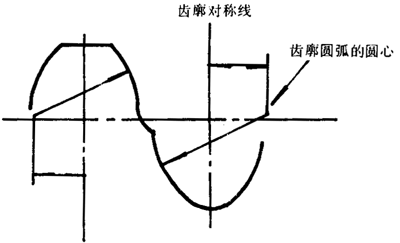

5.8 齒廓圓心偏移距
齒廓圓弧的圓心到齒廓對稱線間的距離。
5.9基本齒廓齒厚
在基本齒廓上，凸齒或凹齒左右齒面上名義接觸點處的齒厚。

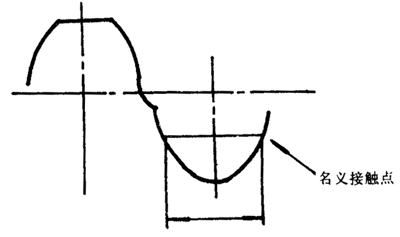

5.10槽寬
在基本齒廓上，凹齒左右齒面上名義接觸點間的齒槽寬度。
5.11齒厚比
在雙圓弧齒輪基本齒廓上，凹齒齒厚和凸齒齒厚的比值。

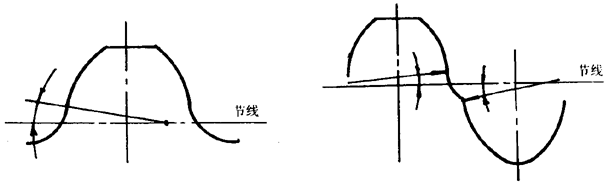

5.12工藝角
在基本齒廓上，工作圓弧和過渡圓�。▽螆A弧齒，凸齒時為齒根圓弧，凹齒時為齒頂?shù)菇牵┑慕稽c(diǎn)到工作圓弧圓心邊線與節線的夾角。
5.13過渡圓弧
在雙圓弧齒輪基本齒廓上，凸齒工作圓弧與凹齒工作圓綿之間的連接圓弧。
5.14齒根圓弧
在基本齒廓中，工作圓弧與齒根之間的連接圓弧。
5.15側隙
兩基本齒廓的凸凹工作圓弧相互接觸時，其兩非工作齒廓之間在節線方向上的最短距離。
5.16雙偏齒廓
凸凹齒廓圓弧的圓心都不在節線上的圓弧齒輪基本齒廓。
5.17等雙偏齒廓
凸、凹齒廓圓弧圓心移距量相等的圓弧齒輪基本齒廓。
5.18單偏齒廓
凸、凹齒工作齒廓圓弧，只有一個圓心位于節線上的圓弧齒輪基本齒廓。
5.19不偏齒廓
凸、凹齒廓圓弧圓心均在節線上的圓弧齒輪基本齒廓。
5.20分階式雙圓弧齒廓
凸、凹齒工作齒廓圓弧由過渡圓弧連接，并形成臺階的雙圓弧齒輪基本齒廓。
5.21公切線雙圓弧齒廓
凸、凹齒工作齒廓圓弧之間由一公切線連接的雙圓弧齒輪基本齒廓。
