變頻調速時需要根據不同的負載類型選擇不同的頻率變化曲線，才能發揮出變頻器的最佳狀態。但是有時，選擇某一個負載時，不知負載到底是什么負載，一頭霧水。下面簡要介紹一下幾種負載類型的異同及其常見的負載種類。
先介紹一下頻率變化曲線。

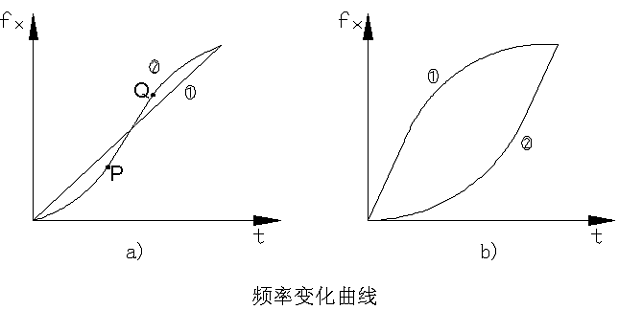

以上兩圖所示為是變頻器常用的頻率曲線。
�。�1）線性方式
在起動過程，頻率變化和時間成線性關系，如a圖①所示。一般的負載可以選用此方式。
�。�2）S型方式
如a中的②圖所示，在頻率輸出過程中，頻率與時間的關系呈“S”形，即：在剛起動時，頻率的變化比較慢（0－P段），然后頻率又和時間成線性變化，在Q點以后，頻率的變化又降了下來。此種方式適合于帶式輸送機一類的負載。
�。�3）半“S”形方式
如圖b所示。其中①適合于低速時負載較輕的場合，如風機和泵等。剛開始負載比較輕，頻率變化可以快些（成線性變化），當達到一定負載后，頻率變化就慢了下來（成“S”形）；②適合于低速時慣性比較大的負載。剛開始負載比較重，頻率變化和時間成“S”形，當頻率升到一定值后，頻率和時間變化成線性關系。
負載種類：
1、恒轉矩負載
負載的阻轉矩是一個定值，與轉速的高低無關。
主要特點：在初始速度時就有阻力，即啟動需要啟動轉矩。
典型實例：帶式輸送機、潛水泵、空氣壓縮機、自動旋轉門等。
2、恒功率負載
在不同的轉速下，負載的功率基本恒定。
由公式：TL＝9550PL/nL 可知：負載阻轉矩TL和轉速nL成反比。
典型實例：各種薄膜的卷取機，車床，鉆床、磨床。
以卷取要為例，其負載阻轉矩TL＝F×r
其中 F－卷取物張力，在卷取過程中，要求其保持恒定
r－卷取物的卷取半徑，隨著卷取物不斷地繞到卷取輥上，r 將越來越大
由于具有以上特點，因此，在卷取過程中，拖動系統的功率是恒定的：
PL＝F×v＝const
式中 v－卷取物的線速度，在卷取過程中，為了使張力大小保持不變，要求線速度也保持恒定。
在卷取過程中，r不斷增大，TL也增大，nL則減小�？梢姡D(zhuǎn)矩TL和轉速nL成反比。
3、二次方律負載
轉矩特點：負載的轉矩與轉速的二次方成正比。
功率特點：負載的功率與轉速的三次方成正比。
典型實例：離心式風機和水泵
需要說明的是，此類負載，如果將變頻器輸出頻率提高到工頻以上時，功率會急劇增加，有時甚至超過電動機所配變頻器的容量，導致電動機過熱或不能運轉。故對這類負載轉矩，不要輕易將頻率提高到工頻以上。
4、其它類型的負載
�。�1）直線律負載
轉矩特點：負載的阻轉矩與轉速成正比。
功率特點：功率與轉矩的二次方成正比。
典型實例：軋鋼機，輾壓機。
�。�2）混合型負載
典型實例：大部分金屬切削機床。
