在滾切大直徑齒輪時其理論計算的長度將成倍地超過上述規定的長度，同時按其計算長度來設計制造滾刀將存在一系列的難題。如毛坯的鍛打，熱處理，磨削精度等都不易達到設計要求。為了減輕切入端第一個刀齒的切削負荷，在不增加滾刀長度的前提下，通過生產實踐，我們采用了“端剖面阿基米德螺旋不等高齒”的設計法，制造了新結構參數的滾刀，即根據首次進給量，將其分解成若干等分，每等分相等，從切入端第一完整齒起向嚙合節點數若干點逐步升高。滾刀長度仍按國標數值，該刀具切削負荷均勻，切削輕快，振動極小。
軟齒面齒輪加工示例
表8-5中列出23000KW燃氣輪發電機組增速箱中的R005、13、01、37大齒輪加工工藝。
表8-5 R005、13、01、37大齒輪加工工藝
|
已知條件 |
|
|
齒數z=83，螺旋角β=34°24′41.43″
旋向：如圖示，中心距a=560mm。
精度：4級GB10095-88。
熱處理：調質200～240HBS
齒距累積公差：Fp=0.036mm
齒形公差ff=0.0095mm
基節極限偏差fpb±0.0055mm
接觸斑點：按高度≥60%
按高度≥90% |
|
序號 |
工序 |
加工或檢驗內容 |
設備 |
|
1 |
鍛 |
|
|
|
2 |
熱 |
鍛后正火 |
|
|
3 |
粗車 |
按粗加工圖進行（粗加工圖省略） |
C61125 |
|
4 |
熱 |
調質：200～240HBS |
|
|
5 |
檢 |
割取試料，進行化學成分分析、力學性能試驗 |
|
|
6 |
粗車、鏜 |
夾住外圓、粗鏜孔 |
C61100 |
|
7 |
半精車 |
|
C61125 |
|
8 |
檢 |
超聲波探傷 |
|
|
9 |
熱 |
去應力 |
|
|
10 |
精車、鏜 |
精鏜孔 |
C61100 |
|
11 |
精車 |
按精車圖加工（精車簡圖省略） |
C6125 |
|
12 |
磨 |
磨外圓至要求 |
|
|
13 |
滾齒 |
|
RFK-10S |
|
14 |
計量 |
測量齒形誤差，螺旋線誤差、齒面波度誤差，公法線長度，齒距的相鄰誤差和累積誤差、齒面的表面精度、人字對中誤差等，并作記錄，其各項誤差按5級精度 |
齒形儀、齒向儀、齒距儀、波度儀、公法線卡尺 |
|
15 |
剃齒 |
|
RFW-10S |
|
16 |
計量 |
測量項目同工序14，并增加齒面接觸精度檢查，各項允差應符合圖樣要求 |
|
|
17 |
鉗 |
齒部去毛、倒棱 |
|
|
18 |
檢查 |
磁力探傷儀檢查，不允許有裂紋及非金屬夾雜物、檢查后去磁 |
磁力探傷儀 |
|
19 |
動平衡 |
按技術條件做動平衡試驗 |
動平衡機 |
中硬齒面（300～350HBS）齒輪的加工
硬齒面剃齒精加工工藝是于80年代中期在國外發展起來的。它既有剃齒的效率，又具有磨齒才能達到的精度，因此，中硬齒面的工藝流程為滾齒—剃齒—珩齒。
中硬齒面齒輪加工的滾刀目前主要有鍍TiN滾刀和鈷高速鋼滾刀兩種。
鍍TiN滾刀成本較低，一般鍍層費為滾刀價格的1倍左右，在常規切削用量下，對于齒數多、齒寬大的中硬度齒輪，進行滾削加工，能得到很好的齒輪精度，精度可達7級，齒面的表面粗糙度值Ra≥3.2μm。
鈷高速鋼滾刀的價格較貴，約是普通高速鋼滾刀的5倍左右，由于它耐磨。壽命長，綜合性能好（尤其是高溫硬度）。琴滾切質量又較好，使用AA級的鈷高速鋼滾刀能夠滾切出7級精度及Ra＜3.2μm的硬齒面齒輪，經濟效益仍然顯著。
硬齒面齒輪的加工
滲氮齒輪的加工
滲氮齒輪的加工
滲氮齒輪的工藝路線如下：
鍛造—正火—粗車—調質—半精車—去應力—精車—超聲波探傷—鉗—精磨—滾齒—鉗工齒頂及齒端面倒棱—磨齒—齒面滲氮處理
對于精度在4～5級的高速齒輪，粗磨齒及齒面滲氮處理后再加一道精磨工序。齒面滲氮深度應為：設計滲氮層深+單邊精磨余量。
齒輪的磨齒余量見表8-6。
表8-6 磨齒的加工余量（齒厚）
|
模數 |
2 |
3 |
4 |
5 |
6 |
7 |
|
余量 |
0.15 |
0.2 |
0.23 |
0.26 |
0.29 |
0.32 |
|
模數 |
8 |
9 |
10 |
11 |
12 |
|
余量 |
0.35 |
0.38 |
0.4 |
0.45 |
0.5 |
齒輪的滲氮比滲碳耐磨性好，而且變形小，但硬度層深度比滲碳小，處理時間長，成本高。因此，滲氮用于無強烈沖擊載荷的高速齒輪。也可用于耐磨性有特殊要求的齒輪。深層離子深氮在高速齒輪制造中的應用，使齒輪的綜合強度提高的同時，加工精度無明顯下降，常用的7～6級（GB10095—88）齒輪滲氮后不必磨齒就可裝機使用，從而使一部分高精度齒輪找到了既經濟又方便的強化技術。
滲碳淬火齒輪的加工
滲碳淬火齒輪的工藝路線如下：
鍛造—正火—粗車—超聲波探傷滾齒—滲碳—非滲碳部位去碳層—淬火—精車—精磨—超硬滾—磨齒—磁粉探傷。
對于模數大、尺寸大的齒輪，各企業根據自己的具體情況，可增加調質等工序。
1.齒輪非滲碳部位無碳層厚度，滲碳前粗車時，非滲碳部位最小余量按表8-7選取，滲碳后車去非滲碳部位的滲碳層，再進行淬火。
表8-7 齒輪非滲碳部位最小余量
|
滲碳層深 |
0.3～0.8 |
0.9～1.4 |
1.5～2.0 |
2.1`2.5 |
2.6～3.0 |
3.1～4.0 |
4.1～5.0 |
5.1～6.0 |
|
單邊余量 |
1～1.8 |
2～2.5 |
2.6～3 |
3～3.5 |
3.5～4 |
4～5 |
5～6 |
6～7 |
2.滲碳淬火齒輪的磨齒余量，由于滲碳淬火會產生齒部變形，所以滲碳前粗切齒時，齒厚要留足夠的余量，以便精切齒時消除變形。齒部變形的大小取于滲碳層深度、齒部長度和模數，并與齒輪的材質和滲碳淬火的工藝方法，各企業的技術水平等因素有關，滲碳淬火齒輪的磨齒余量見表8-8。
表8-8 滲碳淬火齒輪的磨齒余量
|
模數mn |
mn≤3 |
＞3~7 |
＞7~10 |
＞10~15 |
mn＞15 |
|
公法線放磨量 |
2×0.06mn |
2×0.05mn |
2×0.045mn |
2×0.04mn |
2×0.038mn |
|
公差 |
0.05 |
滲碳淬火齒輪加工示例。
表8-9為滲碳淬火大齒輪的加工工藝。

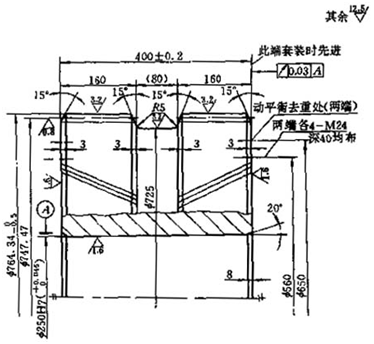

表8-9 滲碳淬火大齒輪的加工工藝
|
技術要求 |
材料：20Cr2Ni4
齒形：漸開線，齒數z=111 模數mn=6mm
螺旋角β=27°，螺旋方向見下圖
壓力角an=20°，齒頂高系數h*an=1mm
頂隙系數c*n=0.4，徑向變?yōu)橄禂?shù)x=0.406
中心距a=482.6mm，精度等級：5（-0.24 -0.25）GB10095-88 |
|
|
|
齒距累積公差Fp=0.063mm
齒形公差ff=0.013mm
接觸斑點：沿齒高≥45%，沿齒長≥80%
公法線平均長度極限偏差，WEws Ewl=324.587-0.23 -0.48mm
跨齒數k=18
齒面滲碳淬火：層深2.2~2.7mm。硬度56~62HRC
動平衡：允許最大不平衡量770g·cm
人字對中線對中偏差±0.3mm |
|
序號 |
工序 |
加工或檢驗內容 |
設備 |
|
|
鍛 |
|
|
|
|
熱 |
鍛后正火 |
|
|
1 |
車 |
粗加工至簡圖（粗加工圖略） |
CW61100 |
|
2 |
檢 |
超聲波探傷
試樣做化學成分分析，力學性能試驗 |
超聲波探傷儀 |
|
3 |
熱 |
調質230~270HBS |
|
|
4 |
車 |
按簡圖車外圓、內孔及端面打印編號 |
C512A |
|
5 |
檢 |
超聲波探傷 |
|
|
6 |
滾齒 |
校正外圓跳動≤0.05mm。滾齒、公法線放磨量0.60~0.65mm |
Y31125E |
|
7 |
熱 |
滲碳層深2.5~3.0mm |
|
|
8 |
車 |
按簡圖車去滲碳層（簡圖略） |
C512 |
|
9 |
鉗 |
劃鉆攻兩端面各4-M24×43均布螺孔，齒廓倒角R1.5 |
Z35 |
|
10 |
熱 |
淬硬56~62HRC（螺孔保護） |
|
|
11 |
車 |
校正兩端輪齒節圓跳動≤0.03mm。車去φ720mm臺階，車準內孔，倒角為8×20°，在另一端面光一刀作校調用
工作調面校內孔，端面圓跳動≤0.02mm。車去φ720mm臺階，保持工件總厚400+0.2 +0.1mm，孔口倒角8×20°，端面打印原標記 |
C512 |
|
12 |
裝配 |
領出大齒輪軸、復測配合尺寸，修光配合處毛刺，將大齒輪按圖上技術要求加熱、熱套 |
|
|
13 |
磨 |
夾住大齒輪軸φ345mm一端，另一端頂住、校正兩軸頸處圓跳動≤0.01mm。磨齒頂圓，在齒的兩端面擦一刀。磨出即可。寬度＞50mm（工藝要求） |
|
|
14 |
磨齒 |
按圖樣要求磨齒 |
HSS-90S |
|
15 |
檢 |
齒面進行磁力探傷，并退磁 |
|
|
16 |
檢 |
按技術要求動平衡 |
|
