LZ型彈性柱銷齒式聯軸器

GB/T5015-2003

代替GB5015-85原稱ZL

本聯軸器適用于同軸線的傳動軸系，利用尼龍棒縱斷面剪切強度�？蓚鬟f很大的轉矩，0.112～2800KN.m。工作溫度-20～70℃，可部分的代替齒型聯軸器。具有一定補償軸向便宜能力，和一般的減震性能。

普通圓柱軸孔用LZ型，圓錐孔用LZD型。選型時望注意。

許用補償量       軸向±0.5～5mm

                 徑向0.3～1.5mm

                 角向0.5°

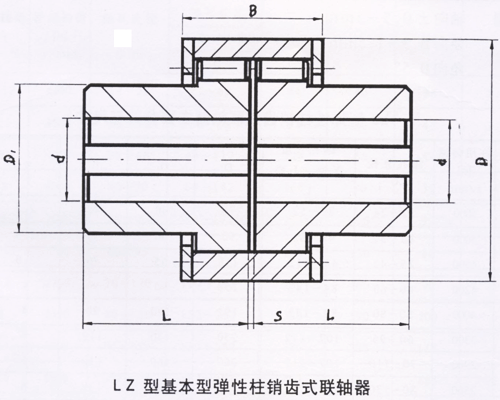

LZ型彈性柱銷齒式聯軸器主要參數與尺寸           mm

型號	公稱轉矩Tn KN.m	許用轉速[n] r/min	軸孔直徑 d	軸孔長度	D	D1	B	S	轉動慣量 kg·m2	重量 kg
				Y型、J1型
				L
LZ1	0.112	5000	12～24	27～52	76	40	42	2.5	0.001	1.67
LZ2	0.25	5000	16～32	44～82	90	50	50	2.5	0.003	3.00
LZ3	0.63	4500	25～42	44～112	118	65	70	3.0	0.012	7.31
LZ4	1.8	4200	40～60	84～142	158	90	90	4	0.045	16.20
LZ5	4.5	4000	50～80	84～172	192	120	90	4	0.108	27.02
LZ6	8	3300	60～95	107～172	230	130	112	5	0.242	40.89
LZ7	11.2	2900	70～110	107～212	260	160	112	5	0.443	59.60
LZ8	18	2500	80～130	132～252	300	190	128	6	0.908	94.67
LZ9	25	2300	90～150	132～252	335	220	150	7	1.733	138.1
LZ10	31.5	2100	100～170	167～302	355	245	152	8	2.422	169.3
LZ11	40	2000	110～180	167～302	380	260	172	8	3.369	203.1
LZ12	63	1700	130～200	202～352	445	290	182	8	6.524	296.6
LZ13	100	1500	150～240	202～410	515	345	218	8	14.19	469.2
LZ14	125	1400	170～260	242～410	560	390	218	8	21.67	621.7
LZ15	160	1300	190～300	282～470	590	420	240	10	29.52	730.5
LZ16	250	1000	220～340	282～550	695	490	265	10	62.47	1144
LZ17	355	950	240～380	330～550	770	550	285	10	106.0	1557
LZ18	450	850	250～420	330～650	860	605	300	13	175.4	2062
LZ19	630	750	280～450	380～650	970	695	322	14	323.2	3068
LZ20	1120	650	320～500	380～650	1160	800	355	15	669.4	4715
LZ21	1800	530	380～630	450～800	1440	1020	360	18	1880	8599
LZ22	2240	500	420～750	540～800	1520	1100	405	19	2596	9473
LZ23	2800	460	480～850	540～880	1640	1240	440	20	3982	12095
注：1：重量、轉動慣量是按Y/J1軸孔組合型式和最小軸孔的計算值。 2：短時過載不得超過公稱轉矩Tn值的2倍。
