| 申請?zhí)枺?/TD>
| 00219552 |
申請日： |
2000/03/06 |
| 公開號： |
|
公告號： |
2413088 |
| 授權日： |
|
授權公告日： |
2001-1-3 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
32105 |
代理人： |
周建觀 |
| 發明名稱： |
外齒式差動減速機 |
| 國際分類號： |
F16H 1/32 |
| 范疇分類號： |
27D |
| 發明人： |
胡志良 |
| 申請人： |
胡志良 |
| 申請人地址： |
江蘇省常州市青龍鄉亞新村委胡史塘20號 |
| 郵編： |
213021 |
| 文摘： |
| 一種外齒式差動減速機，包括在大箱體、軸承、支承在大箱體上的輸入軸和輸出軸，輸入軸上固定連接有主動齒輪，輸出軸的內端固定有輸出齒輪，大箱體內具有可旋轉地支承在大箱體和輸出軸上的行星齒輪架，大箱體內還有與大箱體固定連接的速比定齒輪，行星齒輪架上支承有行星齒輪軸，行星齒輪軸上有傳動齒輪、第一行星齒輪和第二行星齒輪。本實用新型具有很大的速比和輸出扭矩，且加工簡單，裝配容易，體積小，成本低。 |
| 主權利要求： |

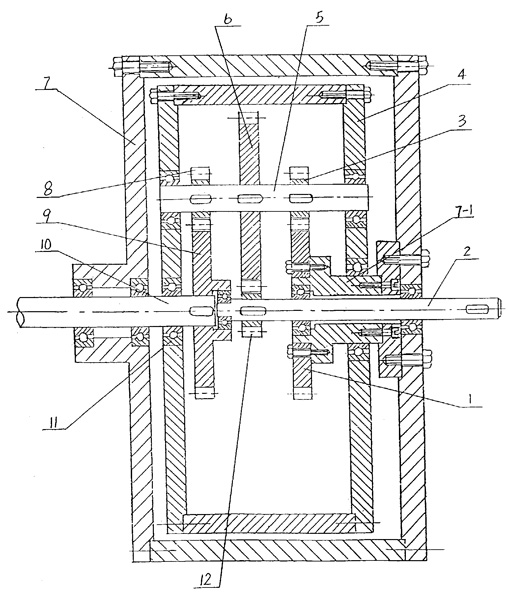

| 一種外齒式差動減速機，包括大箱體（７）、軸承（１１）、支承在大箱體（７）上的輸入軸（２）和輸出軸（１０），其特征在于： ａ、輸入軸（２）上固定連接有主動齒輪（１２）； ｂ、輸出軸（１０）的內端固定有輸出齒輪（９）； ｃ、大箱體（７）內具有可旋轉地支承在大箱體（７）和輸出軸（１０）上的行星齒輪架（４），大箱體（７）內還有與大箱體（７）固定連接的速比定齒輪（１）； ｄ、行星齒輪架（４）上支承有行星齒輪軸（５），該行星齒輪軸（５）上固定連接有與主動齒輪（１２）嚙合的傳動齒輪（６）、與速比定齒輪（１）嚙合的第一行星齒輪（３）和與輸出齒輪（９）嚙合的第二行星齒輪（８）。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2003-4-9;因費用終止日 |
